一侧的齿形和齿向不好

小学渣

hpy 发表于 2022-12-1 10:58
刀具两端跳动多少？齿向虽然两边有差距但也不是刀具导致的，可能是机床顶尖偏小导致的，应该是轴类零件吧。

是的，轴类零件，我们更改齿轮参数后全齿深加深，才出现的这个问题，之前的齿轮参数我们加工没有出现这个问题，同一个机床加工

哒哒哒哒哒

你这个工件报告齿向都存在一点中凹，只是右齿面比左齿面严重
1.工件安装平面有没有装平
2.硬质合金滚刀的齿面有没有问题，这个报告齿面的ffa数值太差了，存不存在震刀现象

changqingshu

小学渣 发表于 2022-12-1 12:14
您好，谢谢回复。
如果不在旋转中心，齿向上为啥一面是好的，另一面不好呢？

你这个产品模数不大，平时我们遇到过类似情况，跟上顶尖确实有一定关系，跟刀具架轴向窜动有关系，上顶尖不同心，偏摆方向不一样，会导致这种情况，左右摆和前后摆，结果是不一样的，加上有可能是刀具轴向移动时移动导轨有问题了，也会导致产品齿向上出现异常，再者就是滚刀滚齿时，一侧刃是正前角，一侧刃是负前角，也就是一侧刃锋利，一侧刃不是很锋利，很容易出现一侧齿面好，一侧的齿面不好！可以作为参考依据！

小学渣

changqingshu 发表于 2022-12-1 18:07
你这个产品模数不大，平时我们遇到过类似情况，跟上顶尖确实有一定关系，跟刀具架轴向窜动有关系，上顶尖 ...

好，谢谢，收获很大。

哒哒哒哒哒

小学渣 发表于 2022-12-1 11:13
是的，长轴类零件，刀具两端跳动杠杆百分表1-1.5um。之前用这个床子干这个产品没有任何问题，但是这次我 ...

全齿加深之后可能顶尖顶不住了，以前磨齿的时候遇到过类似问题

空空的风

用齿槽对中

小学渣

哒哒哒哒哒 发表于 2022-12-1 15:28
你这个工件报告齿向都存在一点中凹，只是右齿面比左齿面严重
1.工件安装平面有没有装平
2.硬质合金滚刀的 ...

怀疑有震刀，震刀怎么解决呢，我们加了主轴转速，有一点改善

哒哒哒哒哒

小学渣 发表于 2022-12-2 23:11
怀疑有震刀，震刀怎么解决呢，我们加了主轴转速，有一点改善

1、每次的进刀量改小，多分几次进刀试试看，
2、就最后剩一点余量多分几刀做

hx888

我们也遇到过这个问题，是乎这些问题都检查过。但最终是怎么原因，没有定论。

qdafeng

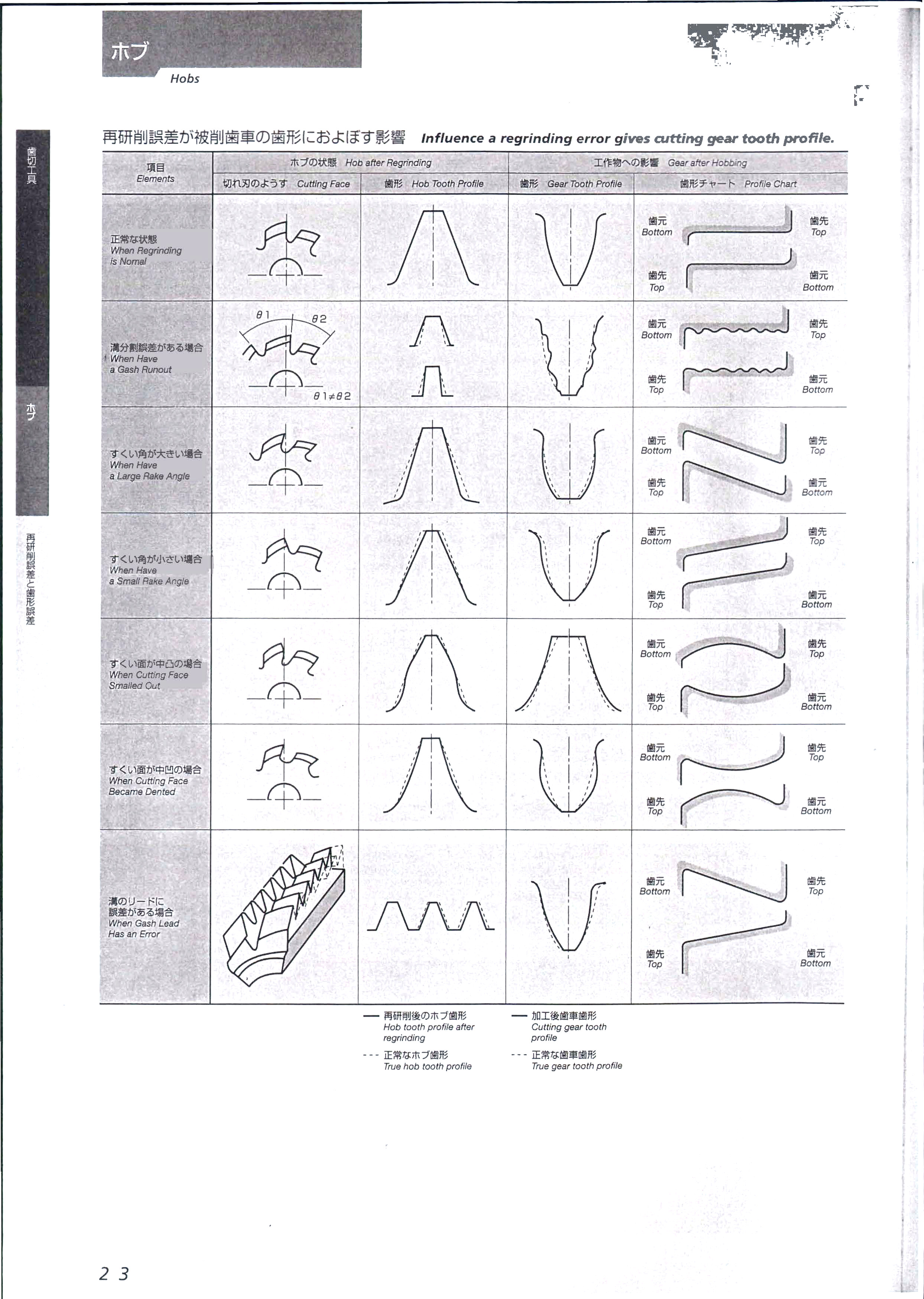

参考附件图片，应该有所帮助。
