求校各位大佬，齿测报告上的Cβ*是什么意思

efe5f45 · 发表于 2023-3-6 10:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

是齿向修形的鼓形量吗？

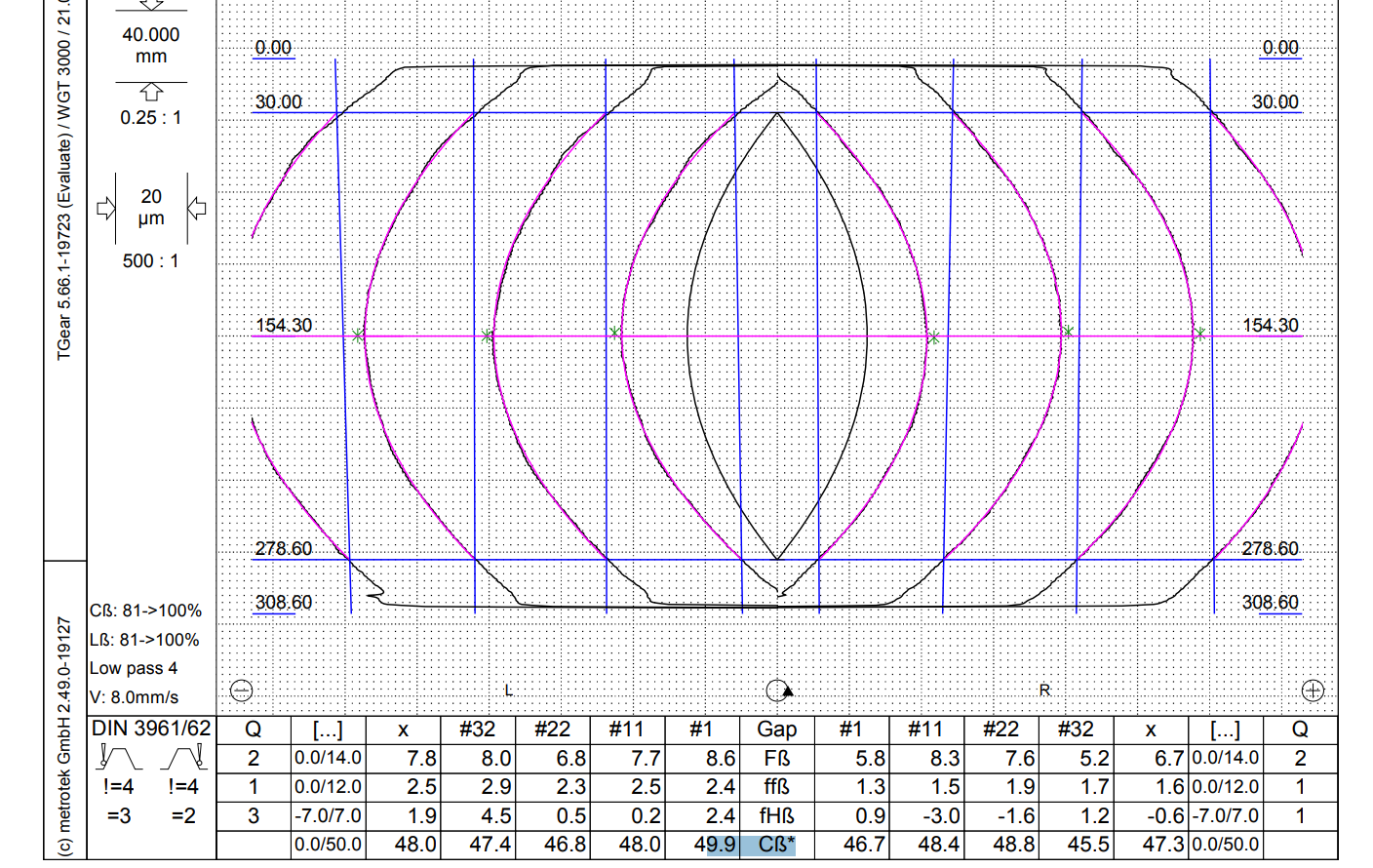

这是齿测报告

efe5f45 · 发表于 2023-3-6 11:00

报告上要想知道鼓形量是直接数吗？

挑起你的 · 发表于 2023-3-6 11:28

efe5f45 发表于 2023-3-6 11:00
报告上要想知道鼓形量是直接数吗？

最后一行就是鼓形量

hrxiaokang · 发表于 2023-3-6 15:30

30-278之间的鼓形量

mwp2022 · 发表于 2023-3-7 08:13

鼓形量这么大的齿轮，是哪里应用的？

michaelyang · 发表于 2023-3-7 09:02

齿筋鼓形量

zhoukun639 · 发表于 2023-3-8 08:57

Cβ指的是齿向是鼓形要求，Cα是齿形的鼓形要求。在参数里β代表的的是螺旋角，指的是齿轮的螺旋方向即齿向；α代表的是压力角，指的是齿形，C表示的是鼓形，这样理解就好记了。最下面一排的【0/50】表示的是鼓形在起评点（278.6）与终评点（30）之间的的评值范围，也就是鼓形量，合起来的表示是Cβ:0～50μm。表示该齿轮的齿向要求是鼓形的，鼓形在0～5丝之间都是合格的。如果是Cα：0-10μm那么就是齿形要求鼓形，后面的数值就是鼓形的范围（最小值到最大值之间都合格）,和齿向一样解读。

efe5f45 · 发表于 2023-3-8 11:11

mwp2022 发表于 2023-3-7 08:13
鼓形量这么大的齿轮，是哪里应用的？

风电齿轮箱，国外的早期产品

efe5f45 · 发表于 2023-3-8 11:11

zhoukun639 发表于 2023-3-8 08:57
Cβ指的是齿向是鼓形要求，Cα是齿形的鼓形要求。在参数里β代表的的是螺旋角，指的是齿轮的螺旋方向即齿向 ...

感谢大佬解读

Jimmy_Tsai · 发表于 2023-3-9 08:24

齒向鼓形量 (Crowning)
圖中的"*"記號表示鼓形位置的最高點，愈趨近於同一水平線上較好
