滚齿、插齿、顶切、根切、内外啮合传动————动画

zengxiaodong · 发表于 2023-2-24 09:48

行星滚柱丝杠的啮合，用的是渐开线齿形，因此是线接触。

吴老师制作了完整的行星滚柱丝杠动画，参见
https://www.gearbbs.com/forum.php ... 99632&extra=&page=1

zengxiaodong · 发表于 2023-2-25 08:10

最近为了论证圆弧齿轮的荒谬，看了很多关于圆弧齿轮接触强度的文献，结果发现其论证过程很滑稽，简直是完完全全的胡扯！

而楼上的动画，却是非常吻合圆弧齿轮接触应力的计算模型：

1、属于真正的线接触，而且是多齿同时线接触；

2、与接触线垂直方向的齿面法曲率半径很大；

3、齿面滑动速度很小，但是滚动速度很大，因此理论上非常易于形成流体动压油膜。

zengxiaodong · 发表于 2023-2-25 15:37

zengxiaodong 发表于 2023-2-3 15:24
费尽九牛二虎之力，搞出了蜗杆齿条交错啮合的动画。

特点：

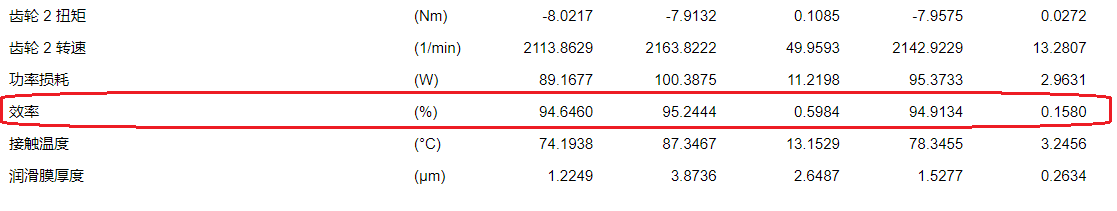

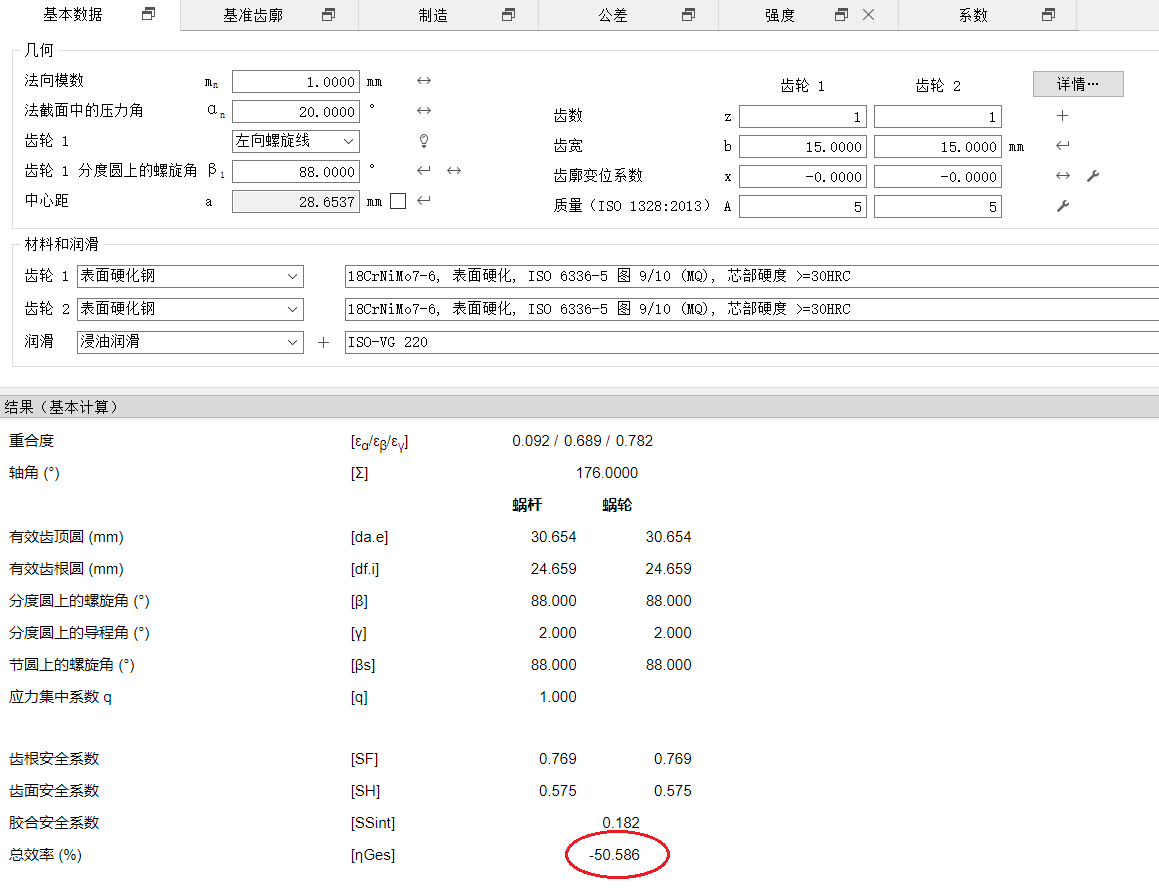

对比115楼的动画，也就是蜗杆与直齿条的啮合。显然是多齿线接触，而且接触线与齿面相对滑动速度近乎垂直，理论上是极其有利于润滑油卷吸进入啮合接触区，形成弹性流体动力润滑。但是，由于齿面相对滑动速度很大，所以发热磨损严重，效率低下；

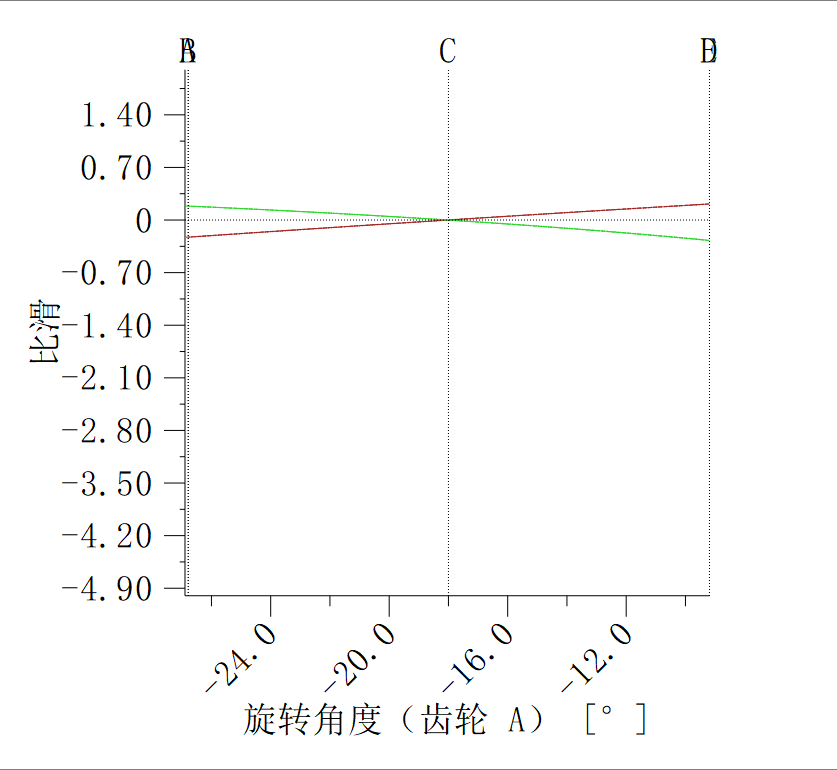

而蜗杆与蜗杆构成的平行轴啮合对，不仅是线接触、接触线与齿面速度垂直，而且两个齿面几乎没有相对滑动，而是相互的纯滚动，这就更加有利于弹性流体动力润油膜的形成。

以上2种情况的啮合，齿面之间啮合的综合曲率半径也是很大的，因此Herz接触应力都是很小的！

zengxiaodong · 发表于 2023-2-26 07:23

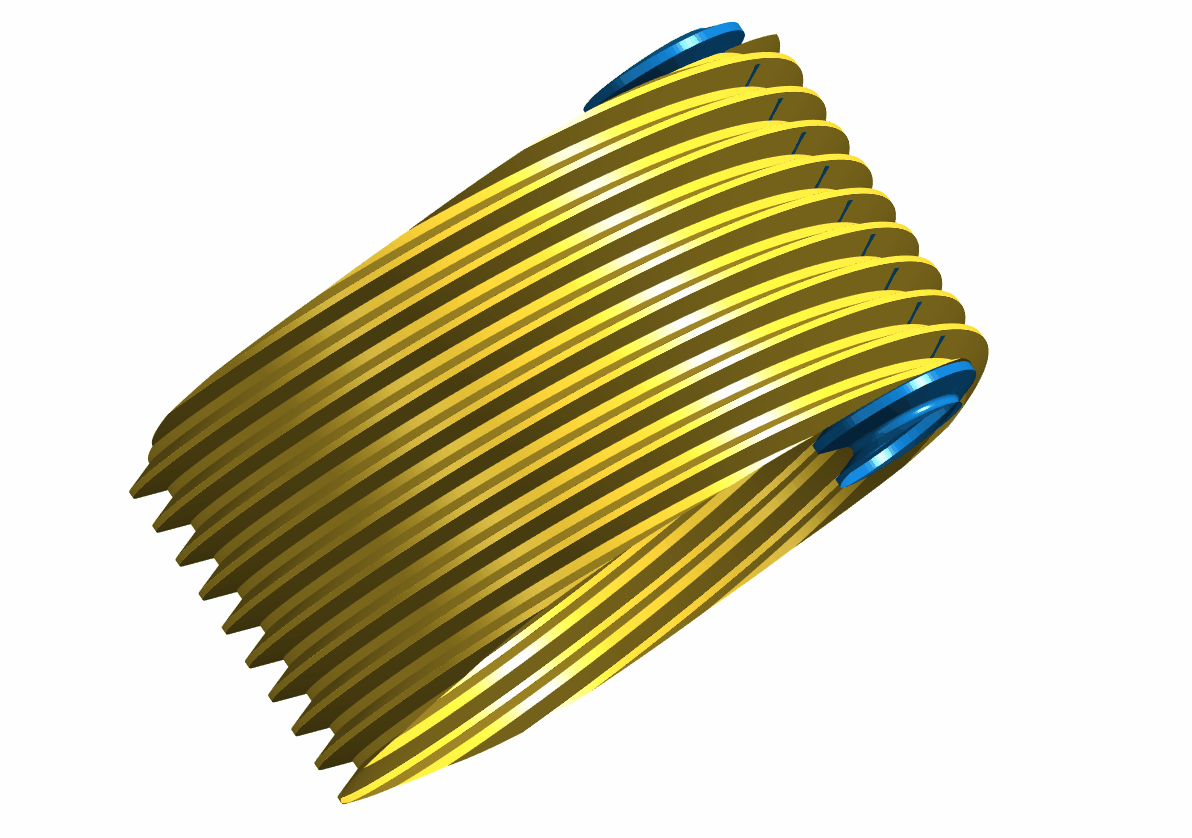

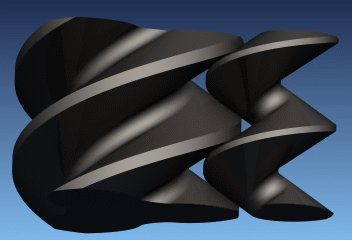

这是迄今为止人类找到的最完美齿轮啮合传动————渐开线内啮合平行轴蜗杆蜗杆传动！


特点：

1、同时啮合齿数多，很容易达到10齿同时啮合；

2、线接触模式，Herz接触应力低；

3、凹凸齿面接触，比凸凸接触有更大的当量曲率半径，实现更大的接触面积和更低的接触应力；

4、接触迹线与齿面线速度近乎垂直，利于润滑油卷吸进入接触啮合区；

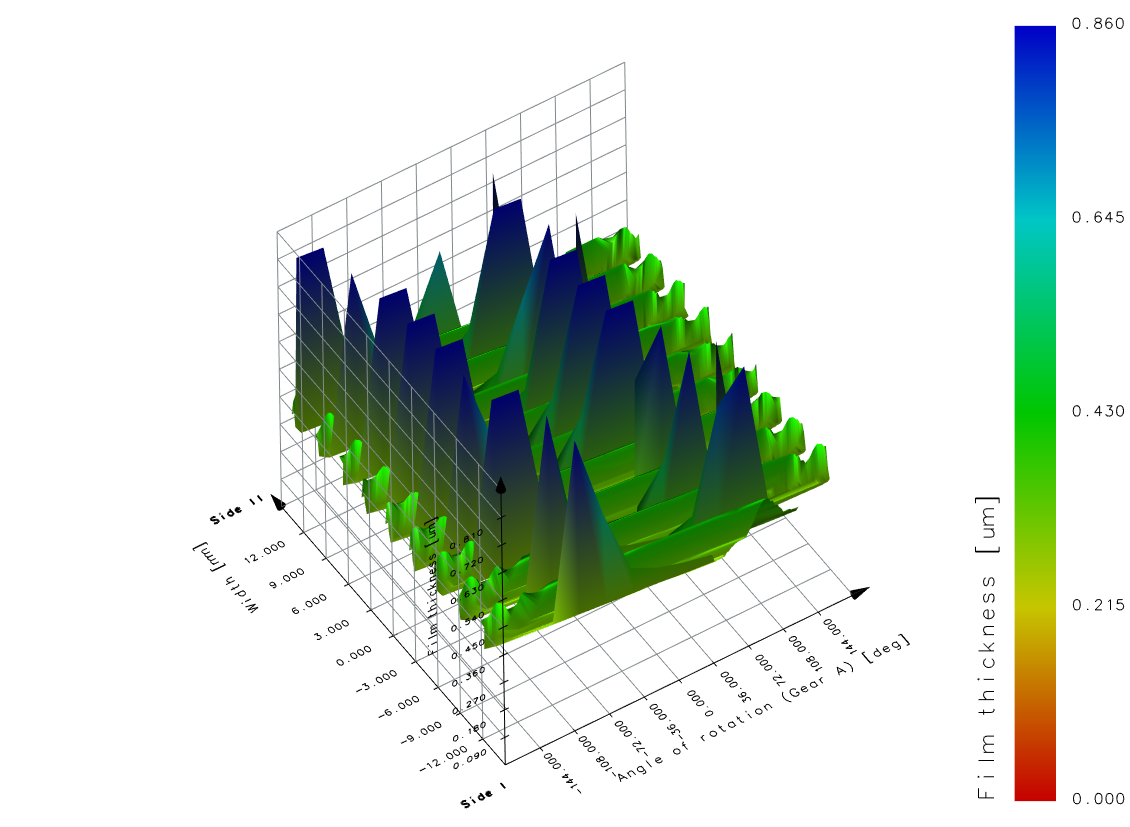

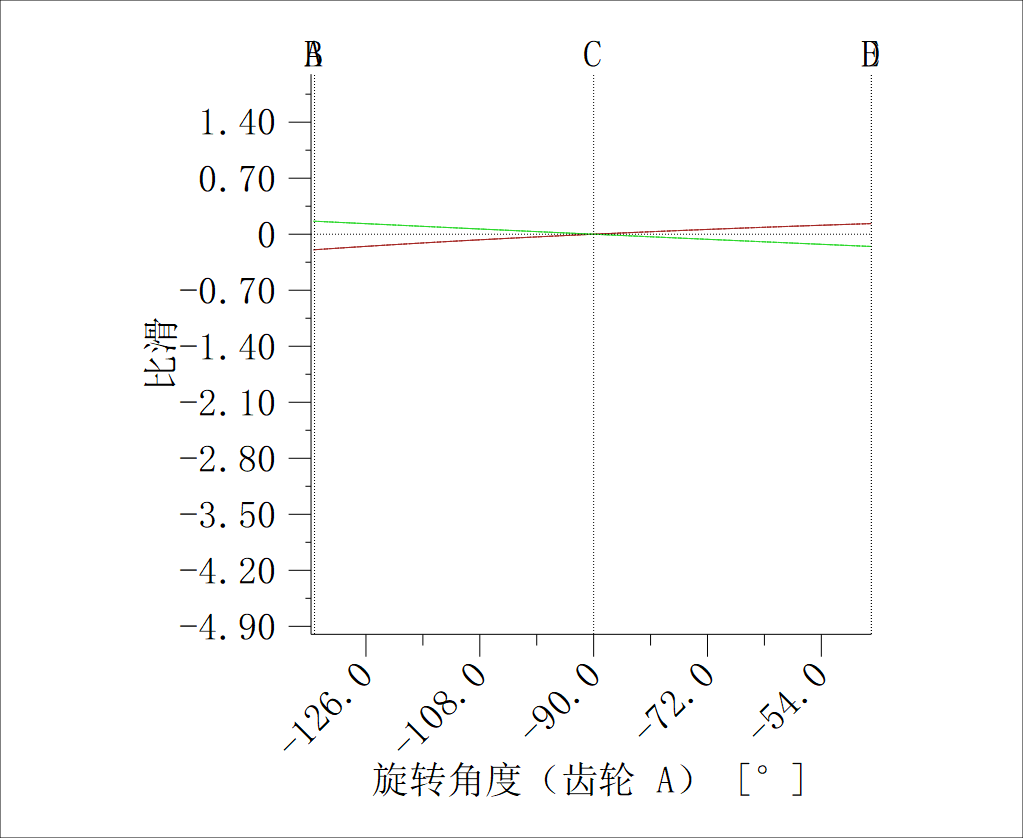

5、啮合两齿面线速度几乎相同，相对滑动速度很小，是高速的相互滚动，极其利于弹性流体动力润滑油膜的形成，油膜厚度最大化。
