斜齿轮的导程与轴向自由度

zengxiaodong · 发表于 2022-6-27 10:38

GB∕T 17855-2017 花键承载能力计算方法.pdf (1.92 MB, 下载次数: 9)

GBT 17855-1999 花键承载能力计算方法.pdf (999.4 KB, 下载次数: 3)

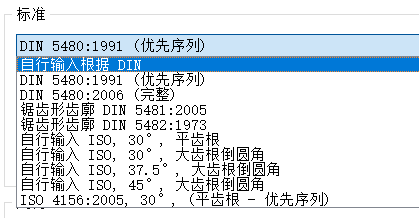

DIN 5464是用于车辆的重型花键


GB/T 17855引用的DIN 5466不知道是否作废了？！

zengxiaodong · 发表于 2022-6-28 09:07

zengxiaodong 发表于 2022-6-27 09:16
目前的偏航减速器存在的问题：

1、减速器级数太多，基本上都要在4级以上，传动比1200~2000之间。其实行 ...

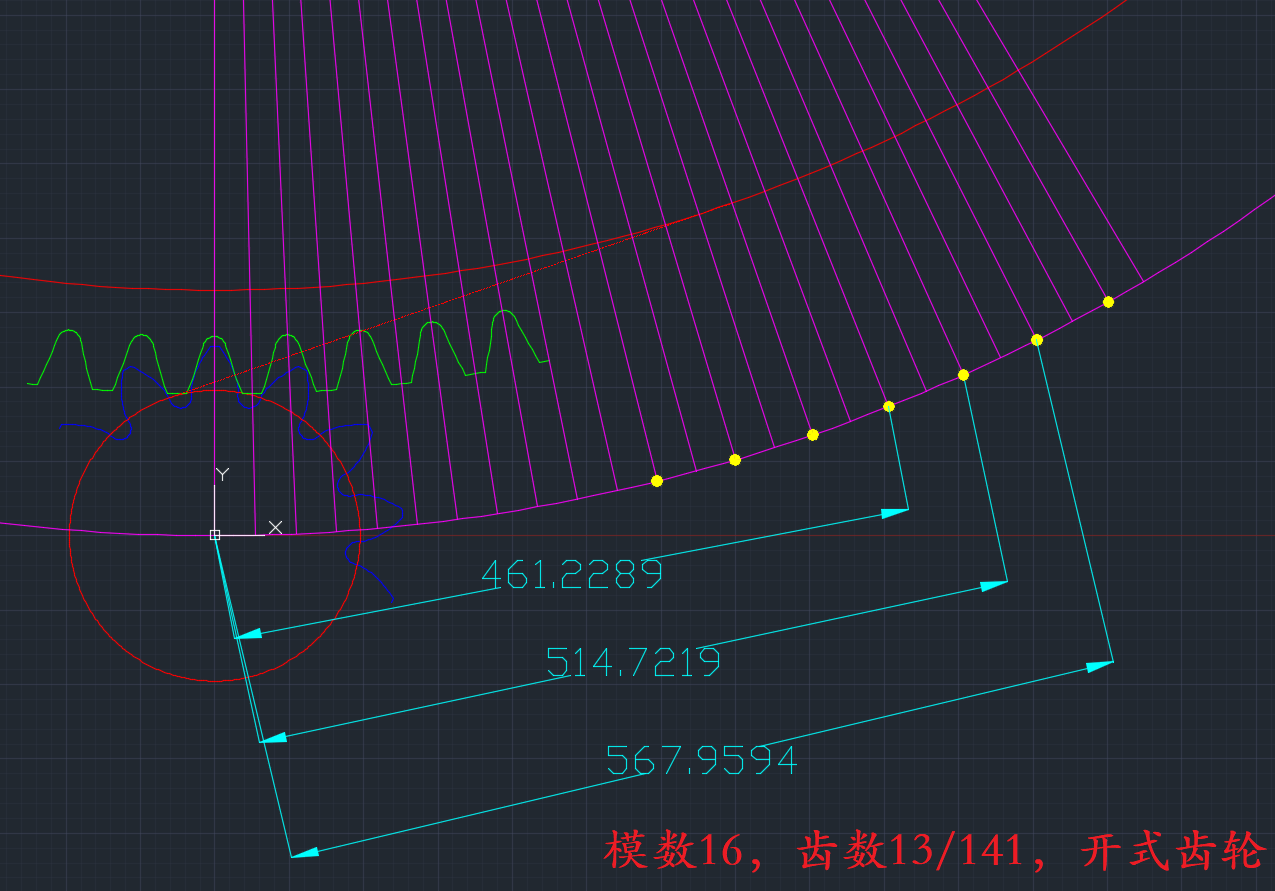

对第7条进一步解释一下（参见本帖44楼）。

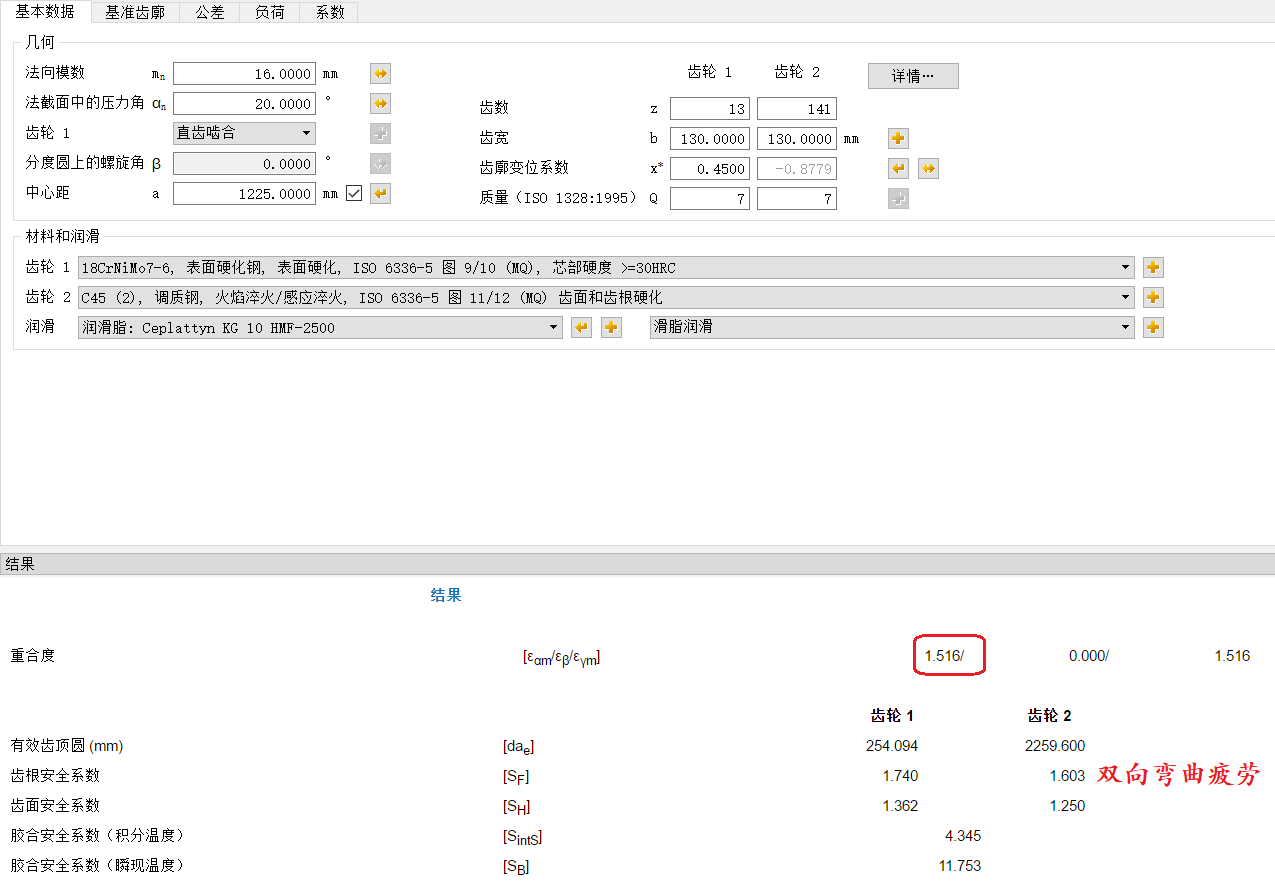

以13齿为例，只要变位系数大于0.45就可以避免根切；14齿的话变位系数显然可以更加小。

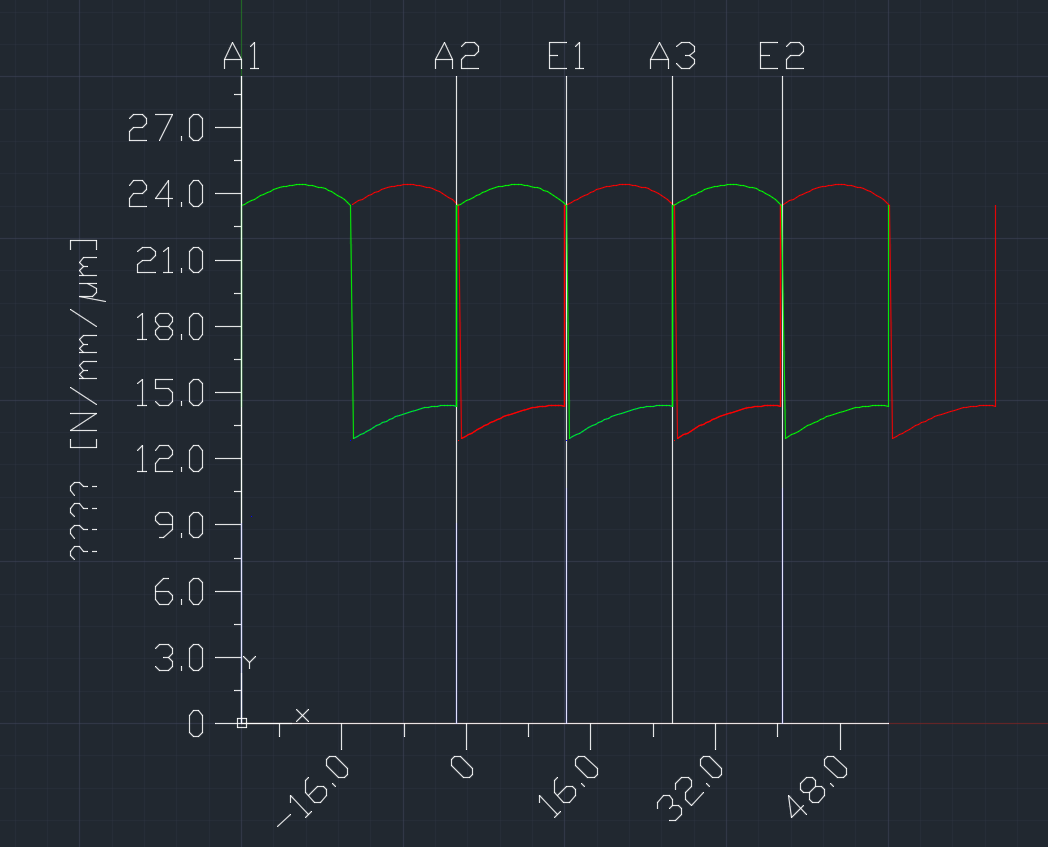

重合度为什么要大于1.5呢？目的是使单齿对啮合时间，少于50%的时间，或者换句话说双齿对啮合的时间大于50%的时间，这样有什么好处呢，那就是可以在增加1个小齿轮的情况下，合理布置2个小齿轮之间的啮合相位，使得2个小齿轮与1个大齿轮啮合时，确保每一瞬时总是有3对以上的齿同时啮合！这一方面可以使得总体啮合刚度波动最小化，还可以降低齿面最大接触应力、减小齿根最大弯曲应力！
