各位大神们有没有行星齿轮箱转动惯量怎么计算的

jrg_shiyuwei · 发表于 2021-6-22 06:35

您需要登录才可以下载或查看，没有账号？注册

x

最近要选一个电机，空载试验行星齿轮箱用，不知道选电机多大扭矩的。自己找了些资料，应该是计算齿轮箱各级的转动惯量，然后折算到高速级，再后面怎么计算就不太清楚了，望老师们
指导一下

sunkun0517 · 发表于 2021-7-7 21:31

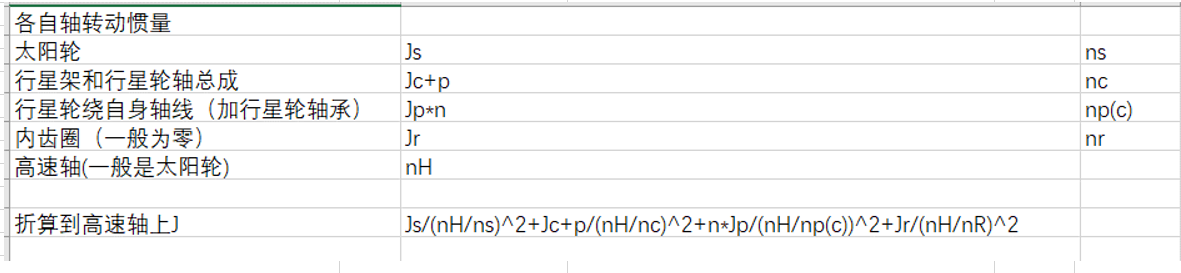

你看一下图片

jrg_shiyuwei · 发表于 2021-7-8 06:48

sunkun0517 发表于 2021-7-7 21:31
你看一下图片

还是不太懂啊？能否详细介绍下?老师

sunkun0517 · 发表于 2021-7-8 13:13

jrg_shiyuwei 发表于 2021-7-8 06:48
还是不太懂啊？能否详细介绍下?老师

单齿轮转动惯量计算，再折算到输入轴（高速轴,一般为太阳轮）上。折算的方式就是如上。转速比值的平方。
