求助蜗杆的导程计算等

scorpio

各位大大好!

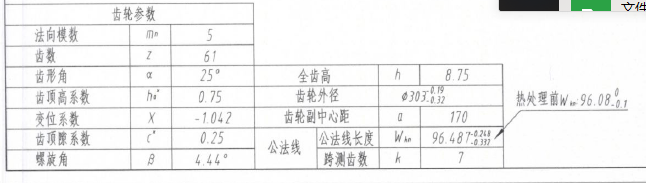

我这边有一张蜗轮的图纸，Mn=5，Z=61,压力角25°，ha*=0.75，X=-1.042,C*=0.25,螺旋角4.44°，而蜗轮的外径是303，a=170，我蜗杆的导程该怎么计算啊？
正常的分度圆计算mz=305，都比外径大了，怎么回事？如果按图纸的参数计算实际的分度圆应该是多少啊？

changjunju12680

蜗杆是几头的呀？

scorpio

changjunju12680 发表于 2019-11-17 08:04
蜗杆是几头的呀？

单头蜗杆，直廓环面包络蜗杆

zshmail

因为你这个蜗轮有变位，所以分度圆比齿顶圆大是很正常的。
你图纸上的齿顶圆尺寸完全正确的。

zshmail

蜗杆导程=Z*π*m=15.755

zshmail

蜗轮分度圆=mt*z=z*mn/cosβ=305.92

zshmail

蜗轮齿顶圆=d+2(ha*+x)mt=302.99

DD99

你这是斜齿轮不是蜗轮两者是不一样的，如果交角是90度，参数好像有问题的。导程计算书上都有没必要再问的，还是看看书吧。

bbvvfg123456

这个齿轮设计的有些问题，如果按现在参数计算，分度圆法向弦齿高为负值
如果正常加工的话，须要减少齿轮齿数，才能满足中心距170，模数为5的要求

scorpio

zshmail 发表于 2019-11-19 15:17
蜗轮分度圆=mt*z=z*mn/cosβ=305.92

你好，感谢你之前给我的答复！
蜗轮蜗杆传动、或者齿轮传动我接触不久，还在学习当中，但是在实际使用当中总感觉力不从心
根据您的答复我一下子明白了很多，但是还存在两个问题：
1.螺旋升角（比如参数里给的4.44°）怎么计算得出的？
2.齿轮变位后，根据你的公式算出的齿顶圆，分度圆是否就按这个齿顶圆尺寸减去齿顶高系数*Mn
