请教下这对齿轮为什么转起来不行啊

学科计划 · 发表于 2021-6-20 14:52

您需要登录才可以下载或查看，没有账号？注册

x

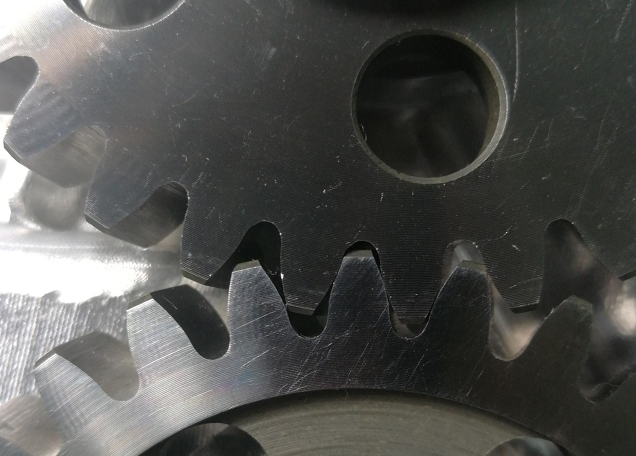

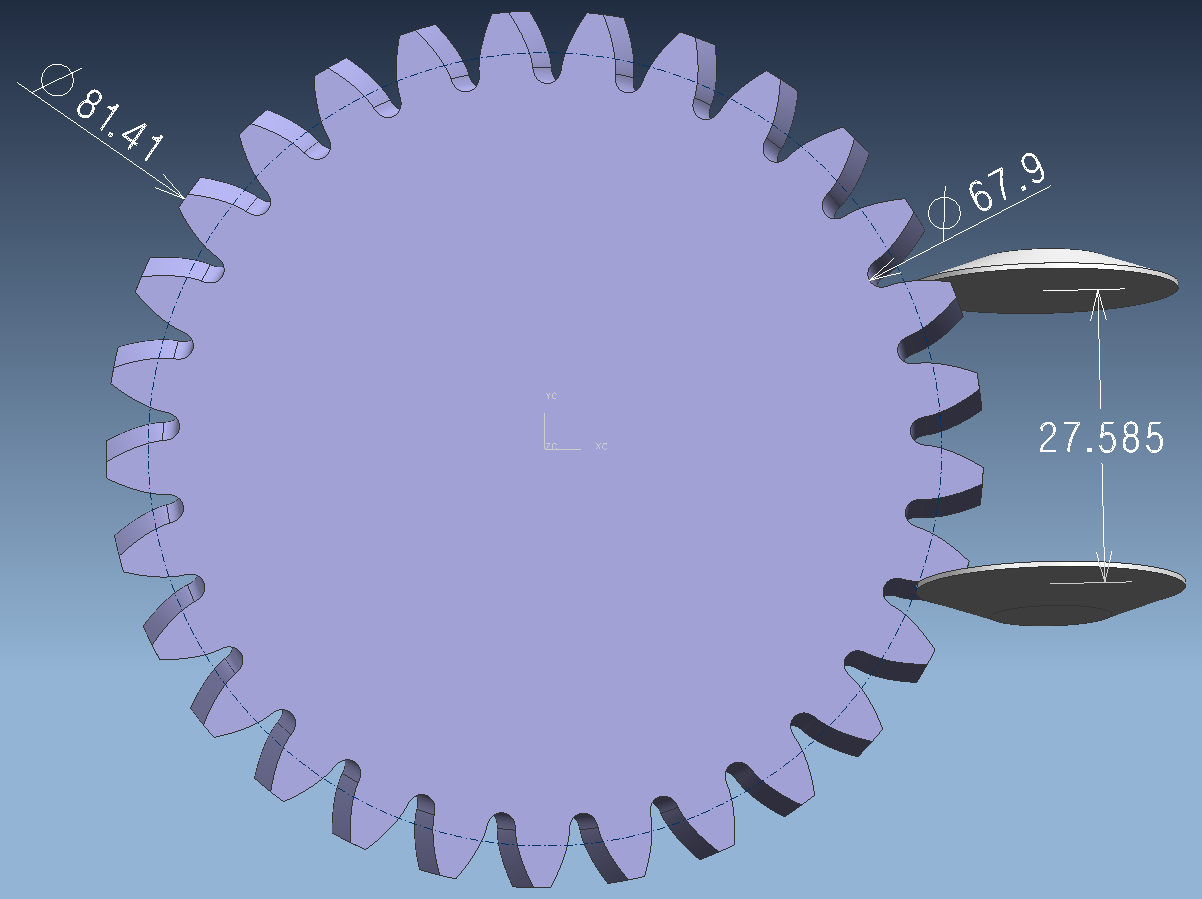

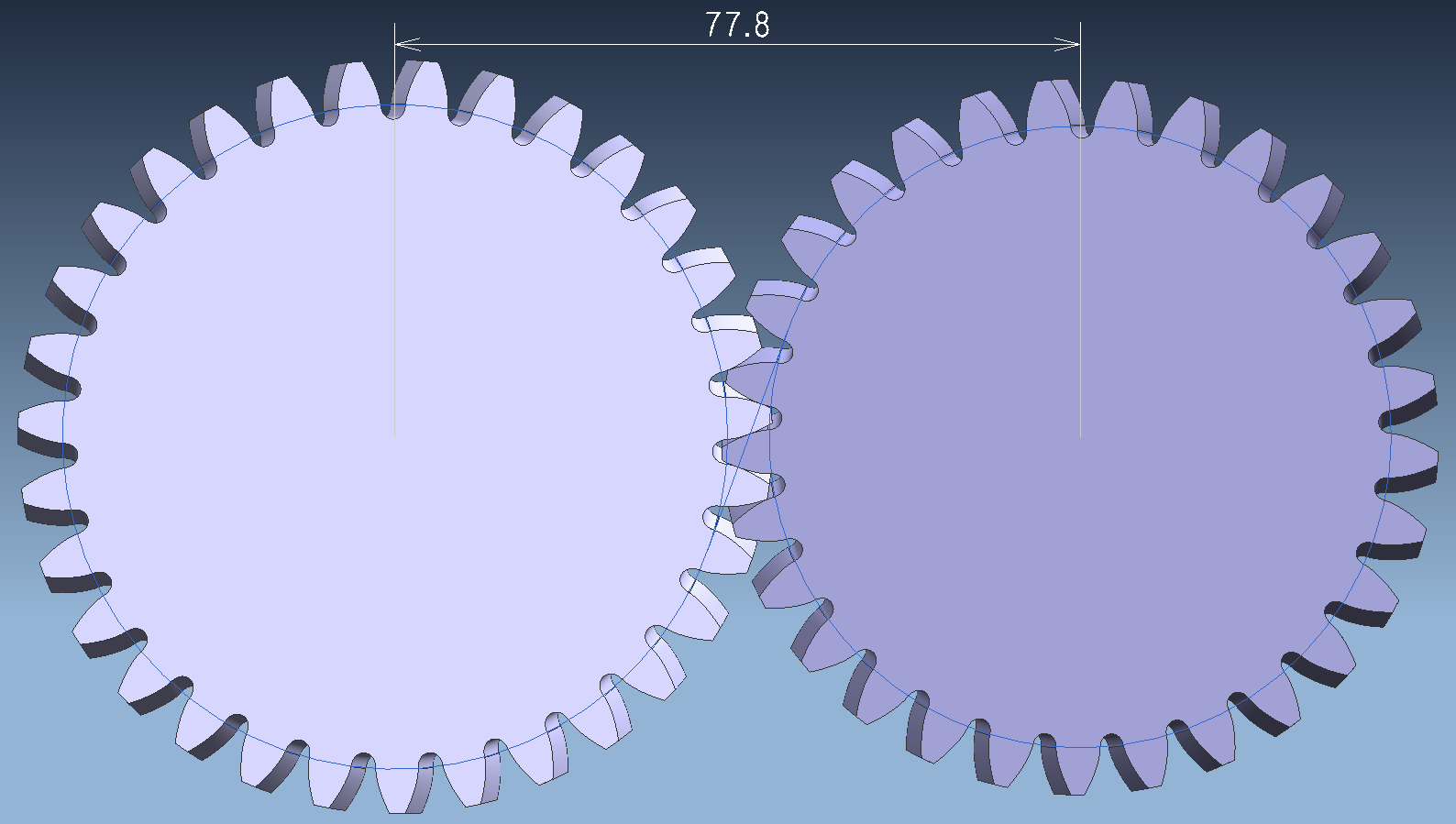

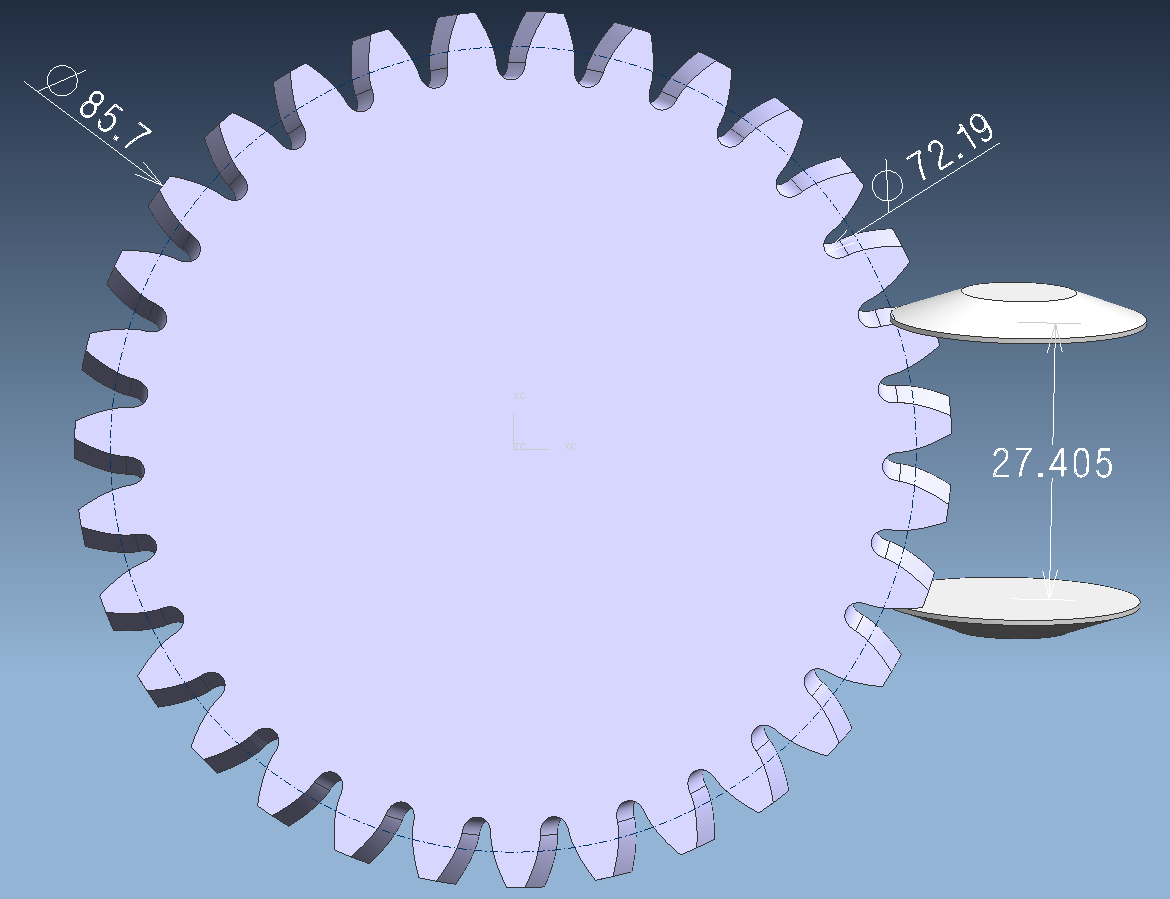

这参数有问题吗？量了公法线都是在公差内的，为什么转起来一卡一卡的

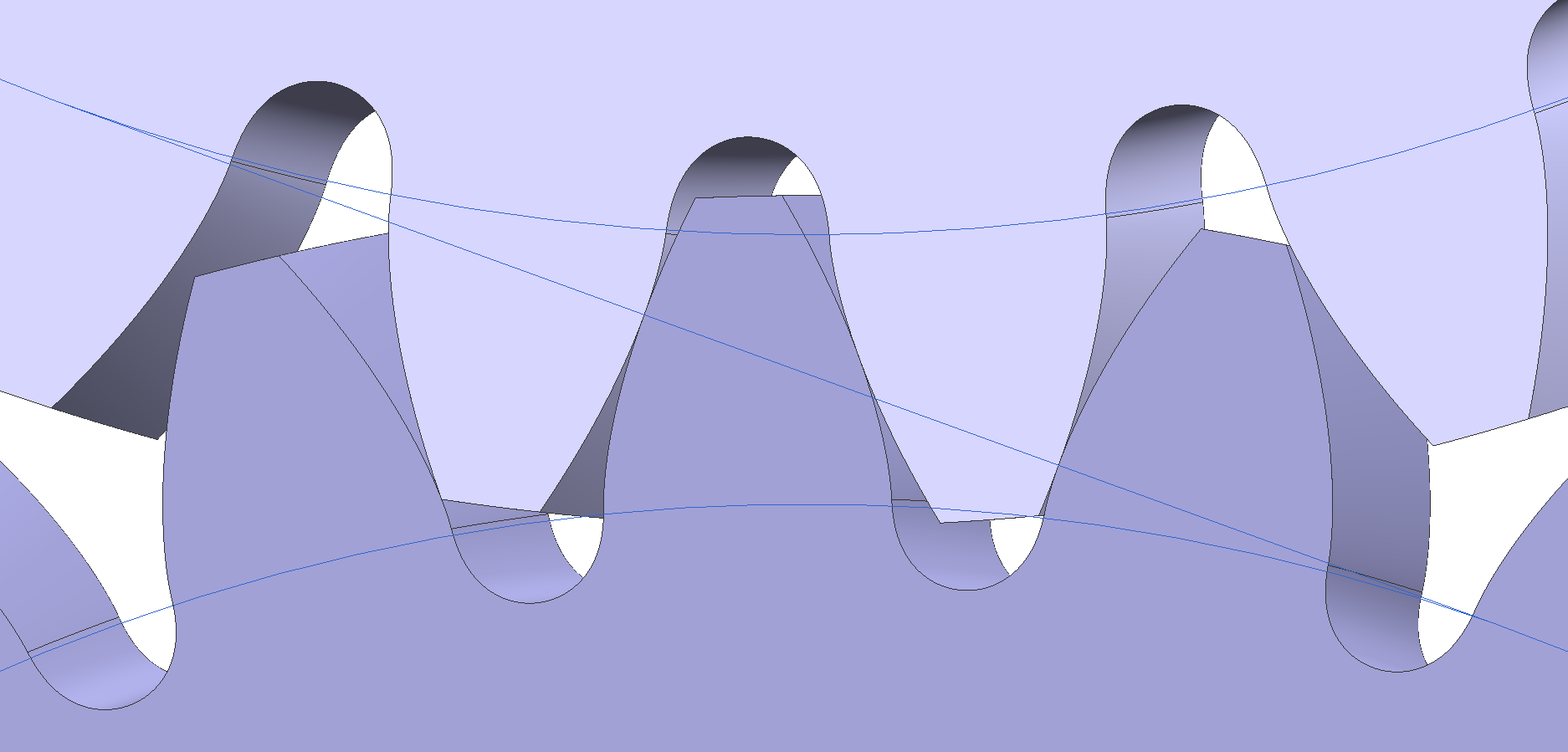

1.我想是不是渐开线的起始直径没做到位所以造成齿顶和齿根干涉了？有经验的分析下，谢谢
2.关于一对齿轮设计出来这个渐开线起始圆直径在多少不会发生干涉，如何验证，还请各位大师指点。


xjh1986818 · 发表于 2021-6-20 22:16

应该是齿侧间隙设计的太小了，法向间隙只有3丝左右。

woodee · 发表于 2021-6-20 23:37

参数给的没什么问题，全圆滚刀加工，渐开线起始圆与啮合起始圆的余量，也足够。

在精度、工艺上找原因。

woodee · 发表于 2021-6-21 00:30

xjh1986818 发表于 2021-6-20 22:16
应该是齿侧间隙设计的太小了，法向间隙只有3丝左右。

楼主只给了无侧隙啮合参数，没公法线尺寸，看不出侧隙呀。

zengxiaodong · 发表于 2021-6-21 07:10

测量一下渐开线起始圆。

学科计划 · 发表于 2021-6-21 09:20

woodee 发表于 2021-6-21 00:30
楼主只给了无侧隙啮合参数，没公法线尺寸，看不出侧隙呀。

这位师傅，如何验证您说的渐开线起始圆与啮合起始圆的余量是否足够，谢谢

学科计划 · 发表于 2021-6-21 09:21

woodee 发表于 2021-6-20 23:37
参数给的没什么问题，全圆滚刀加工，渐开线起始圆与啮合起始圆的余量，也足够。

这位师傅，如何验证您说的渐开线起始圆与啮合起始圆的余量是否足够，谢谢

学科计划 · 发表于 2021-6-21 09:22

zengxiaodong 发表于 2021-6-21 07:10
测量一下渐开线起始圆。

请渐开线起始圆通过什么手段测量，谢谢

zengxiaodong · 发表于 2021-6-21 09:53

学科计划发表于 2021-6-21 09:22
请渐开线起始圆通过什么手段测量，谢谢

齿轮测量中心就可以啊

学科计划 · 发表于 2021-6-21 10:13

zengxiaodong 发表于 2021-6-21 09:53
齿轮测量中心就可以啊

就是齿轮的中心到渐开线起始圆，因为这不是一个台阶，用三坐标打齿面吗？没理解，公法线我知道用那个跨齿数量
