关于kisssys建模问题：一个齿轮同时和两个齿轮啮合的建模问题

jrg_shiyuwei

各位老师好！

最近需要设计一个齿轮分动箱，一进两出，也就是一个输入齿轮（55Z)同时和两个输出齿轮（38Z）啮合。
1.建好模后，给边界条件，在输入轴给一个输入参数：P=345KW;输入转速=1500r/min; 在两个输出轴分别给两个输出，但是运动学计算就报错？
2.是不是kisssys只能一输入一输出啊？
3.有没有其他办法建模，一进三出，二进三处？诸如此类的该怎么建模呢？
望知道的老师不吝赐教！
谢谢

zengxiaodong

这个可以建模啊，就是用功率分流，且可以设定分流比例

zengxiaodong

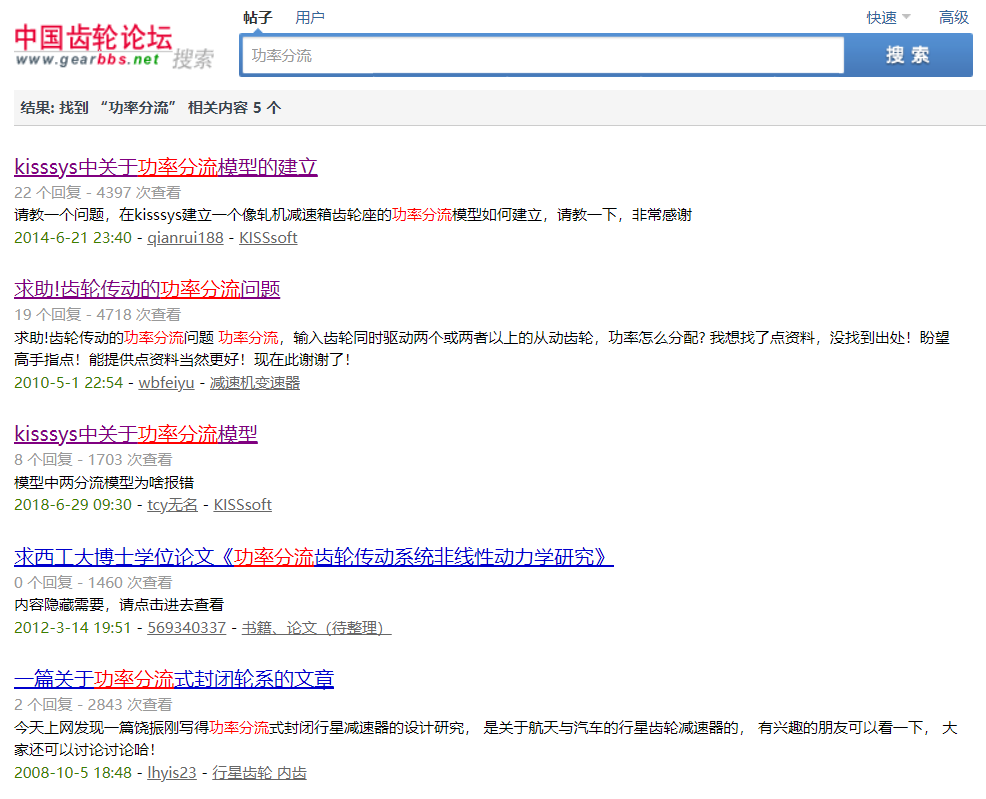

搜索“功率分流”，结果如下

DFM

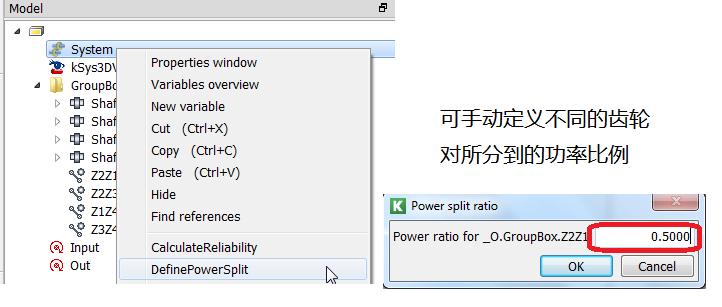

右键system，可以设置功率分流的分配比。

jrg_shiyuwei

DFM 发表于 2022-6-7 08:04
右键system，可以设置功率分流的分配比。

谢谢大师

jrg_shiyuwei

DFM 发表于 2022-6-7 08:04
右键system，可以设置功率分流的分配比。

比如有两个啮合z1/z2,z1/z3
选择功率分流z1/z2的系数：0.5
但是运动计算还是报错，您再指导指导

zengxiaodong

jrg_shiyuwei 发表于 2022-6-8 08:48
比如有两个啮合z1/z2,z1/z3
选择功率分流z1/z2的系数：0.5
但是运动计算还是报错，您再指导指导

你这个不属于功率分流，也无需设置分流比例。

因为在输出轴上设置输出扭矩时，已经决定了每一路传输的功率大小。

mayawang

一输入几输出都能建模，不涉及功率分流，只要在其他支流输出设置输出功率或扭矩即可，1主输出设置为自动计算。
功率分流是涉及到功率分流再合流才需要编程，简单的分流合流可以用4楼的方法，复杂的功率分流必需编程控制各支流比例，以前官网有文件，关键字power split啥的

18815254052

右键system，可以设置功率分流的分配比。

k545652764

精华好贴，感谢楼主无私分享
