蜗杆斜齿轮参数设计——分度圆螺旋角计算，法向变位系数之和

794645727 · 发表于 2017-8-21 11:05

您需要登录才可以下载或查看，没有账号？注册

x

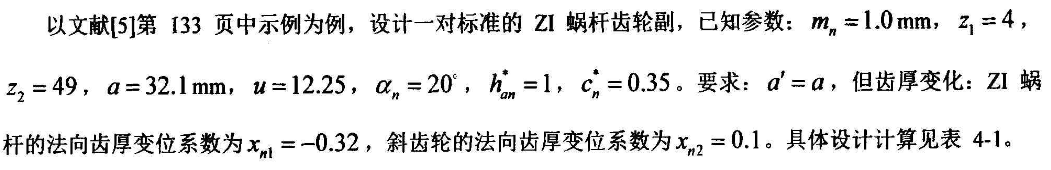

各位牛人，看了一下渐开线圆柱蜗杆齿轮副的几何计算，有几个问题想请教一下，谢谢

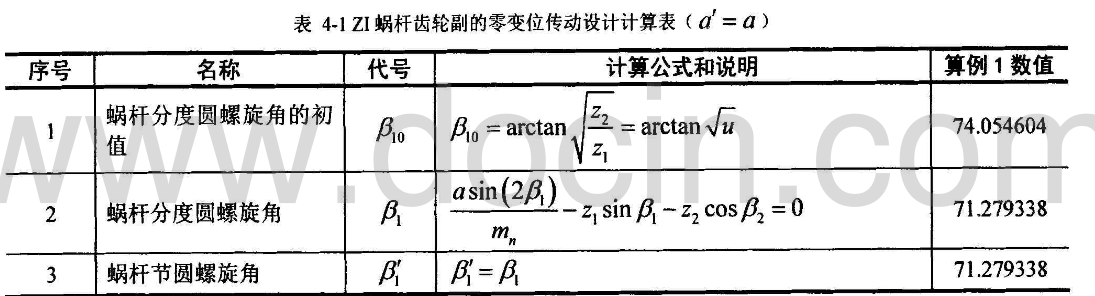

1，下面分度圆螺旋角是怎么迭代计算处理的？有详细计算公式吗？

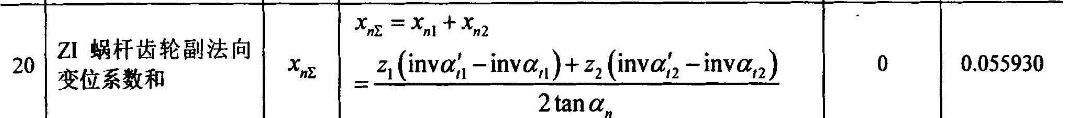

2. 零变位计算的时候，里面提到的法向变位系数，怎么后面没有等于变位系数之和呢？

794645727 · 发表于 2017-8-22 16:10

为什么蜗杆螺旋角的结果代入计算公式，结果不等于0呢？！

mrmrw · 发表于 2017-8-23 11:13

迭代方法有好多，这是数学问题。可以参考《数学物理方程》教科书。

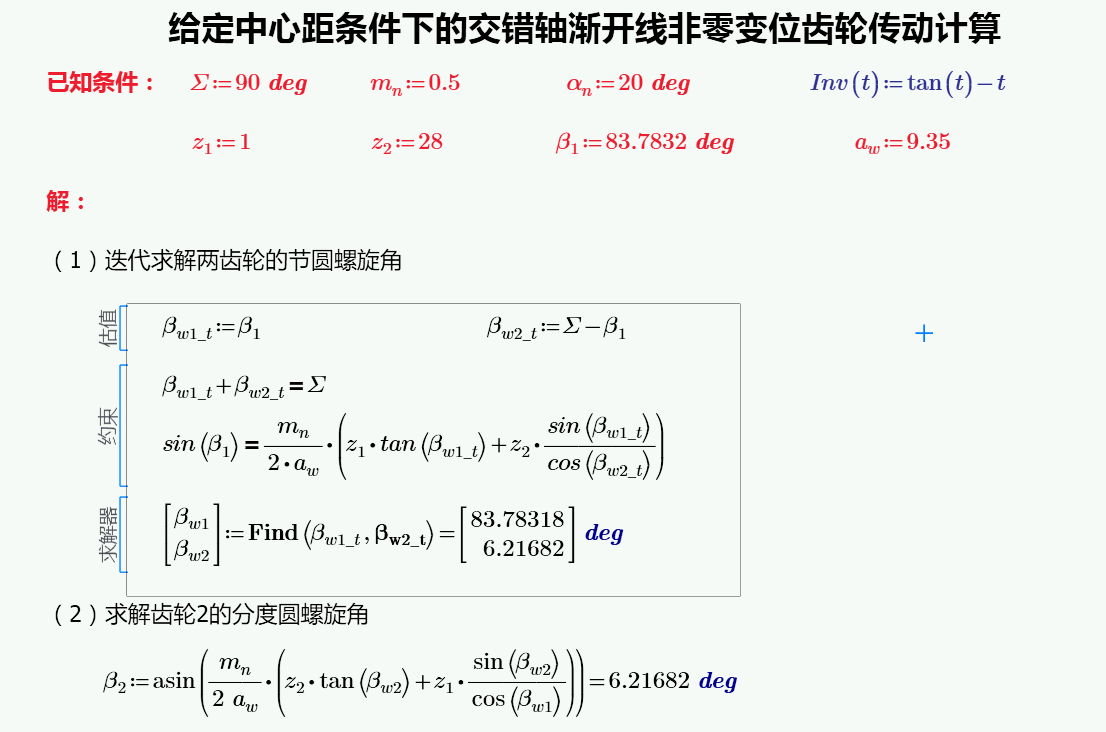

如果只是为了求解，那么用Mathcad来求解就简单多了。如下所示：

dengxiangxi · 发表于 2017-12-15 08:24

非常好的资料，谢谢楼主的倾情奉献

myT9981 · 发表于 2017-12-15 10:49

这个公式不对。

1594005258 · 发表于 2018-5-3 12:22

能否说一下公式在哪本书里，最近正在找相关资料，谢谢

yangmingjj · 发表于 2018-11-26 19:31

辛苦楼主了。谢谢

yan75685351 · 发表于 2020-12-7 18:37

myT9981 发表于 2017-12-15 10:49
这个公式不对。

请问正式的公式是什么，我也发现公式有差异。不知道哪个是对的。
在《用Matlab解决齿轮计算中两类超越三角函数方程的求解问题》_佘明亮和《渐开线圆柱蜗杆齿轮副的几何计算》_李海涛这两个论文中，公式有差别。

yan75685351 · 发表于 2020-12-7 22:32

myT9981 发表于 2017-12-15 10:49
这个公式不对。


ibm444 · 发表于 2022-3-13 18:24

非常好的资料，谢谢楼主的奉献
