微型行星减速器设计

zhanglianbin

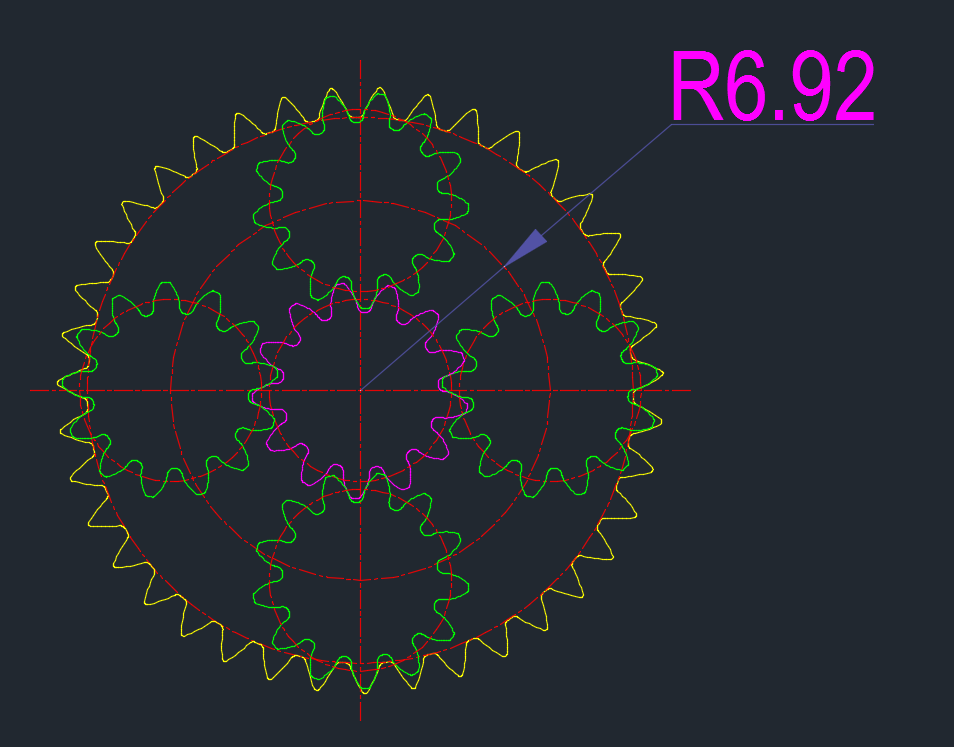

模数0.55，压力角20°  ，齿顶高系数1，顶隙系数0.25 , 安装中心距控制在6.92±0.02 , 齿圈外径25.5内齿圈参数：齿数39，变位系数0.357，齿顶圆直径20.2

行星齿参数：齿数13，变位系数-0.18，齿顶圆直径8.05
太阳齿参数：齿数13，变位系数-0.18，齿顶圆直径8.05
求解：求版主帮忙看下这组设计是否合理，主要是担心设计上是否会影响噪音问题.

mrmrw

从楼主提供的参数看，基本上是不用能的！
楼主的设计参数问题太多，估计按照这个参数加工出来，无任何误差的话，可以不转了！
*******************
建议修改参数，将参数修改如下：
（1）mn = 0.51;
  (2)  xn1 = +0.3254,   xn2 = +0.3254,      xn3=-0.9763
  (3)  da1 = 7.89;        da2 = 7.89;           da3 = 19.9
  (4)  df1 =  5.68;        df2 =5.68;            df3 =22.1
注意：上述变位系数按照ISO 21771标准给出，按国内的习惯是 xn3 = +0.9763。

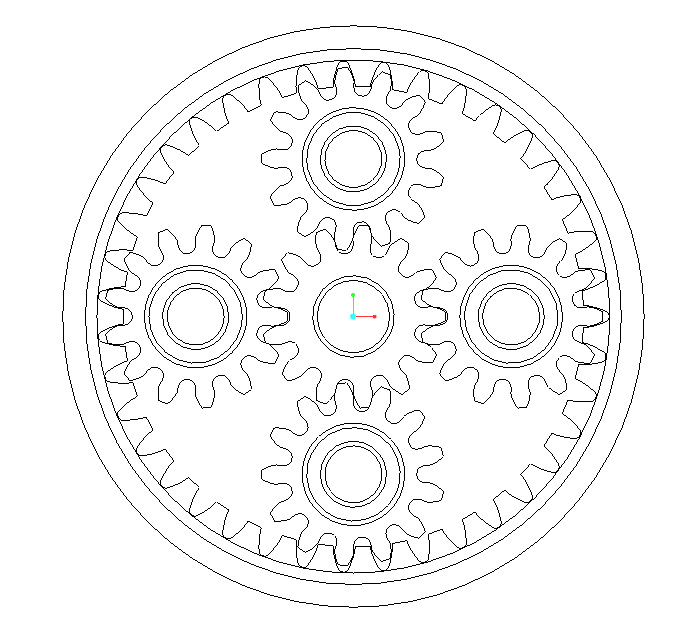

这样子设计的NGW行星轮系估计加上适当的公差是可以用了。轮系啮合图如下：

mrmrw

齿轮设计需要专业知识和经验，不可随便搞！否则问题多的是！

henrymao

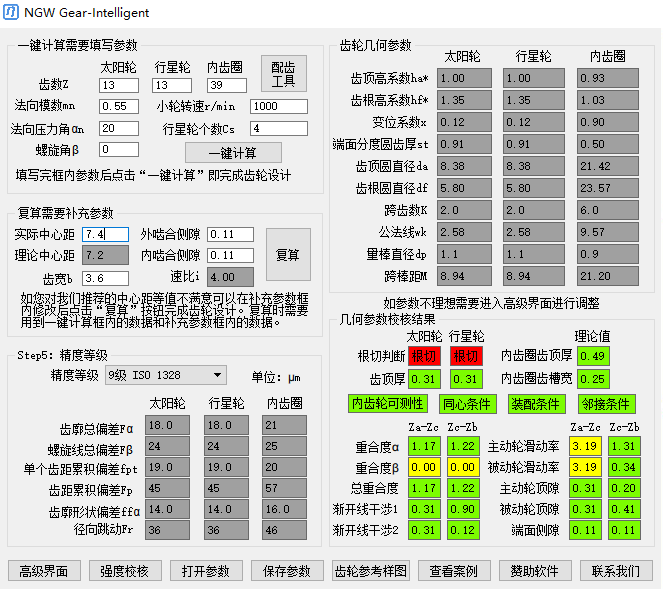

推荐使用ETAGEAR的一键计算功能，比较适合新手使用

hyfjy

赞成二楼的意见，齿轮系统设计第一就是能用，在设计中有一种办法叫行星轮减少一齿，传动比不变，强度却明显得到提高，何乐而不为。

zhanglianbin

mrmrw 发表于 2016-12-13 09:09
从楼主提供的参数看，基本上是不用能的！
楼主的设计参数问题太多，估计按照这个参数加工出来，无任何误差 ...

现在我按我这套参数已经做出样品来了，运转不是很理想，内齿圈用的是合金钢，其他齿轮用的不锈钢的，打齿声比较大，转速在8000左右，这样说来的话，排除加工精度外估计还是我变位系数给的不合理导致的
谢谢版主的回复！谢谢！

zhanglianbin

我按我的参数已经搞出样品来，测试运转还行，就是打齿声有点大，排除掉精度外，我估计就是变位系数设计不合理了，产品转速比较高，在8000左右，行星用塑胶只能说减少金属碰撞的情况，稍有改善，内齿圈本身我也是用金属的

henrymao

你的参数存在很多问题。
干涉应该是你声音的主要来源。

henrymao

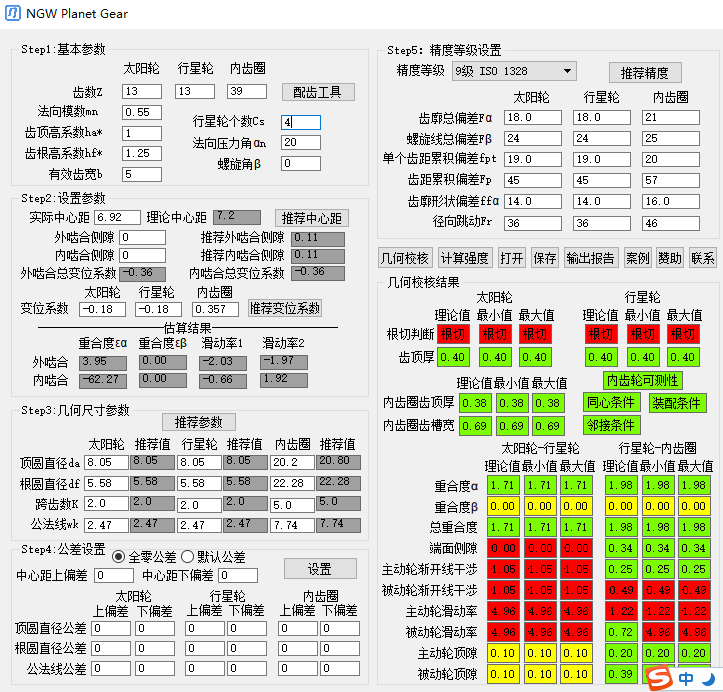

附件是推荐参数。
如果你中心距不能动，那么需要重新配齿

mayawang

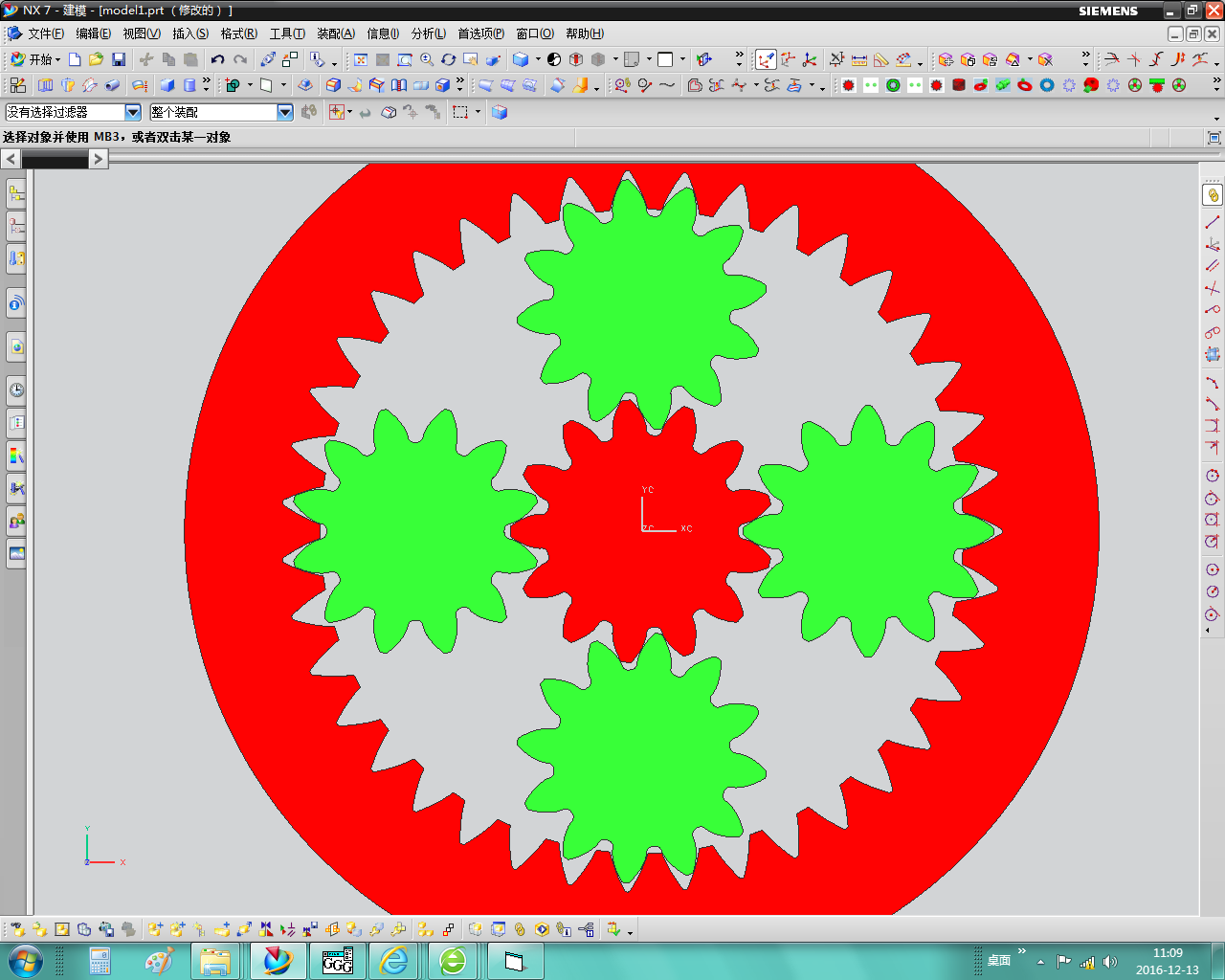

是有干涉，齿圈跟行星轮之间
