NGW行星齿轮计算，第一次用Kisssoft计算

zengxiaodong · 发表于 2021-4-28 16:36

zengxiaodong · 发表于 2021-4-28 16:38

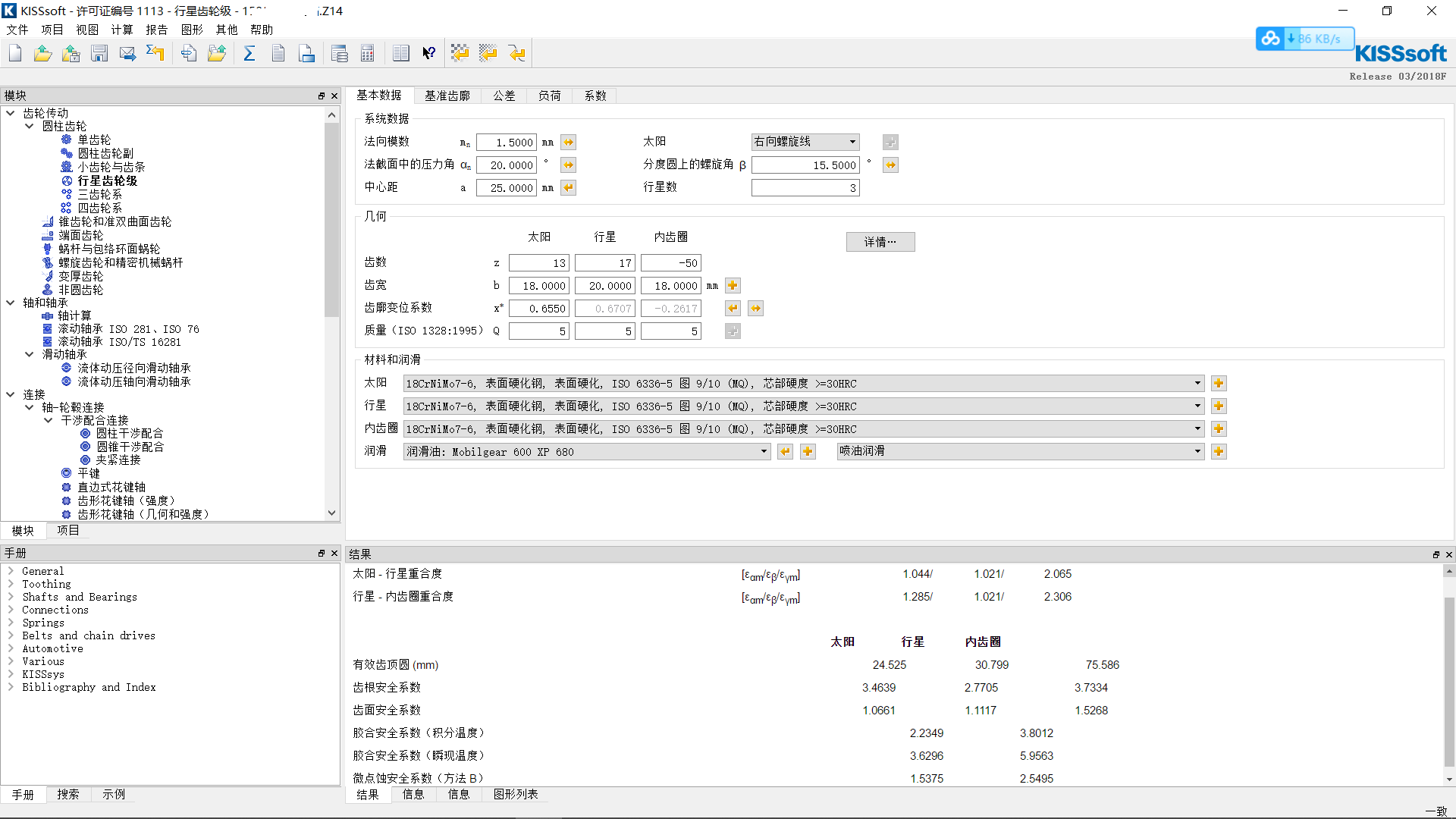

太阳轮50牛米，15000r/min


zengxiaodong · 发表于 2021-4-28 16:45

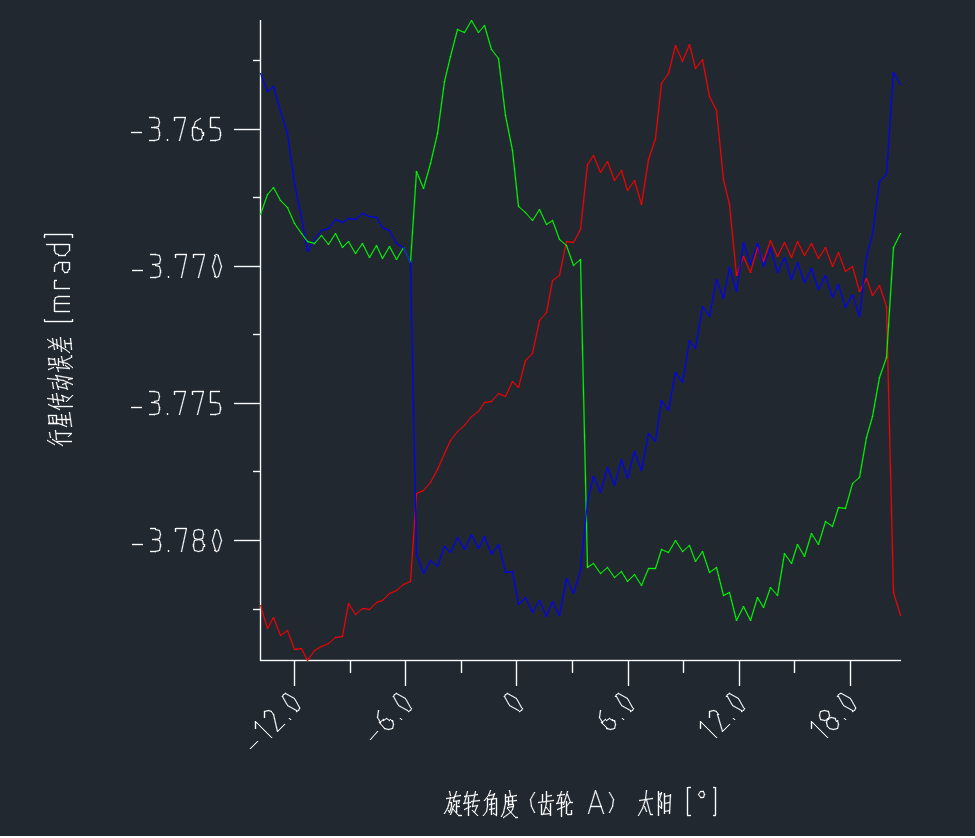

zengxiaodong · 发表于 2021-4-28 17:15

手册上推荐太阳轮齿数、内齿圈齿数这两者同为奇数或者同为偶数。这是对于不变位，高度变位或者等角度変位而言的！本例就没有遵循同为奇偶齿数这个特点，原因是采用了灵活的变位系数！

另外，（太阳轮齿数、行星轮齿数）、（行星轮齿数、内齿圈齿数）之间均未有公因数；而且，太阳轮齿数、内齿圈齿数这两者均不是行星轮个数3的倍数，这对于噪声性能都是有利的！

zengxiaodong · 发表于 2021-4-28 21:51

美中不足的是，太阳轮与行星轮啮合的端面重合度小了点！

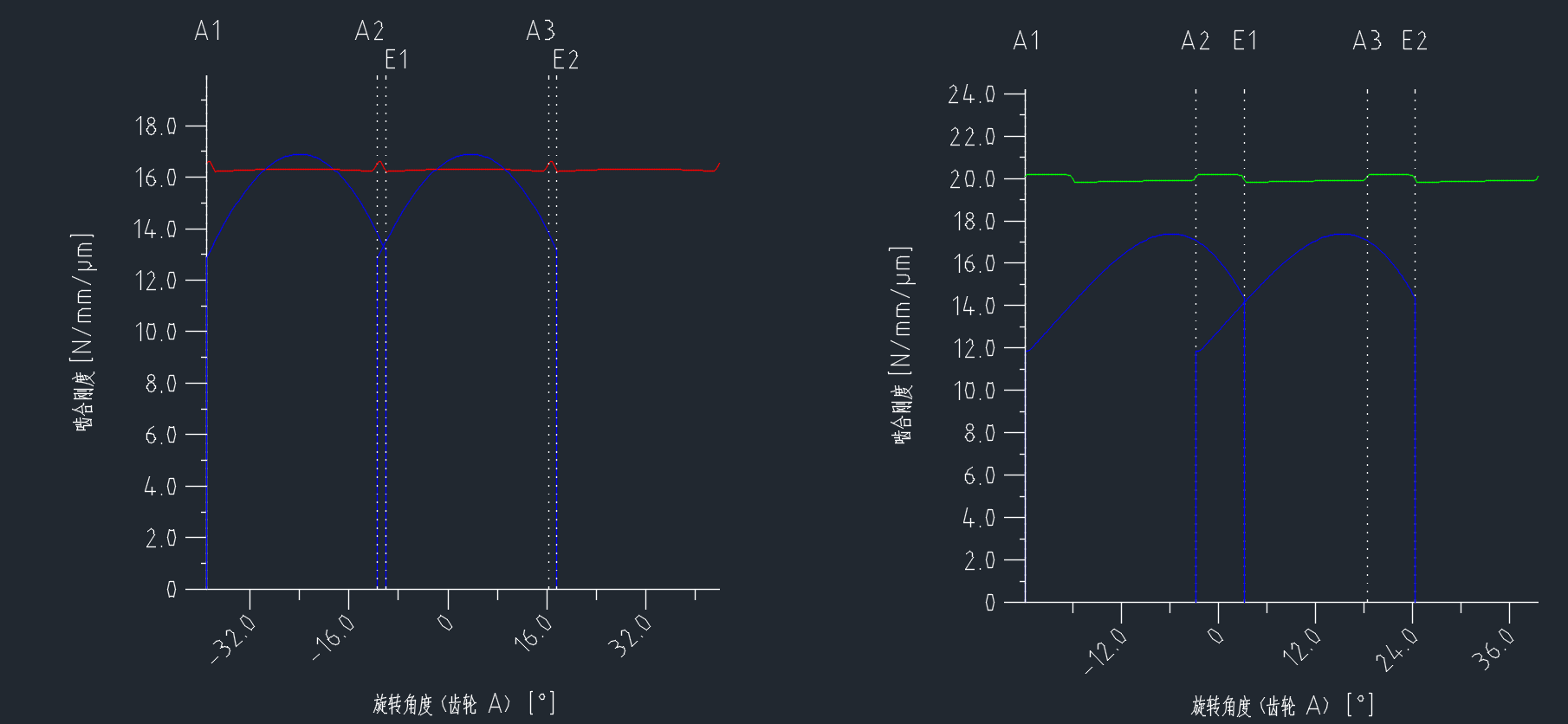

不过，理论啮合刚度倒是几乎恒定的，这对于啮合噪声有很大的益处。


zengxiaodong · 发表于 2021-4-29 13:35

这个行星齿轮减速器用于汽车自动变速器，内齿圈内径75毫米多一点，磨齿似乎有困难，目前正在联系磨齿。


101010z · 发表于 2021-4-30 08:48

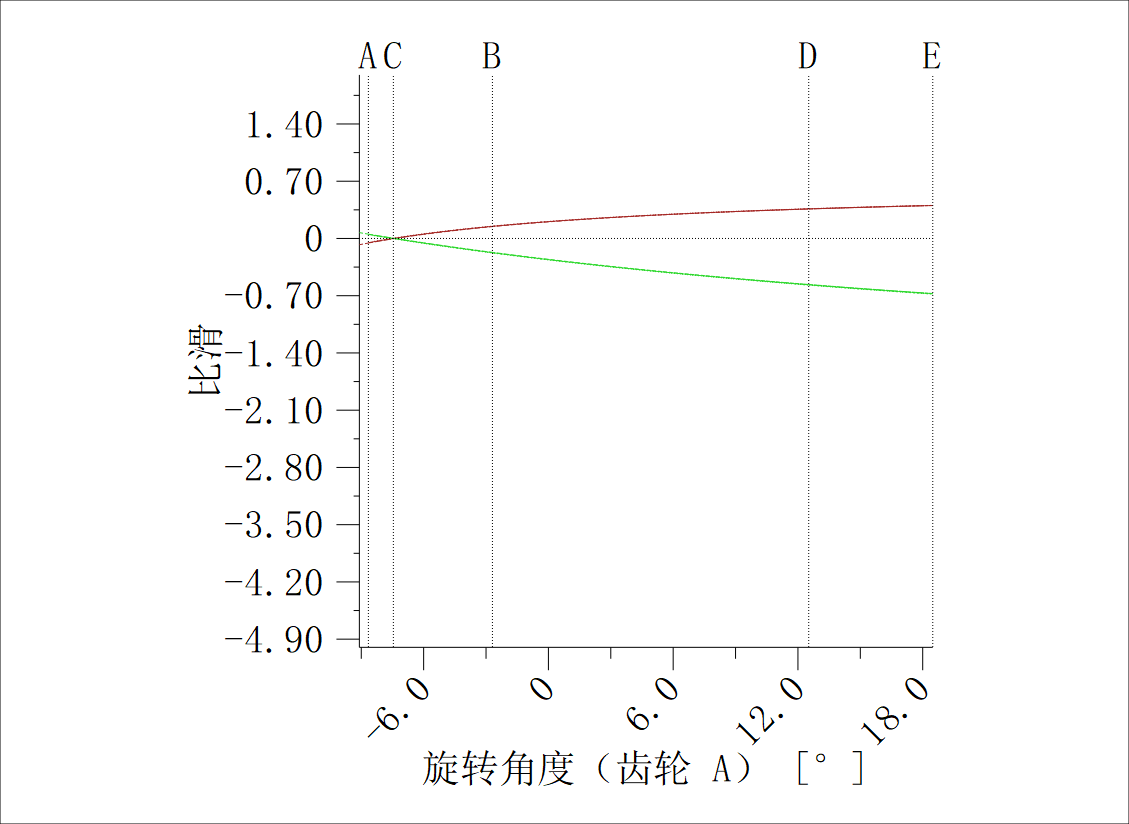

求教，滑移率为负值是什么情况?

zengxiaodong · 发表于 2021-5-1 09:11

101010z 发表于 2021-4-30 08:48
求教，滑移率为负值是什么情况?

滑移的方向，也就是相对方向变化了

FES123 · 发表于 2021-5-1 18:46

zengxiaodong 发表于 2021-4-28 16:38
太阳轮50牛米，15000r/min

齿圈齿顶圆有效直径：75.586 与行星轮过渡曲线有可能干涉！

zengxiaodong · 发表于 2021-5-1 19:37

FES123 发表于 2021-5-1 18:46
齿圈齿顶圆有效直径：75.586 与行星轮过渡曲线有可能干涉！

可能干涉，但是没有干涉！
