NGW行星齿轮计算，第一次用Kisssoft计算

wanghuang117 · 发表于 2016-3-24 18:40

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

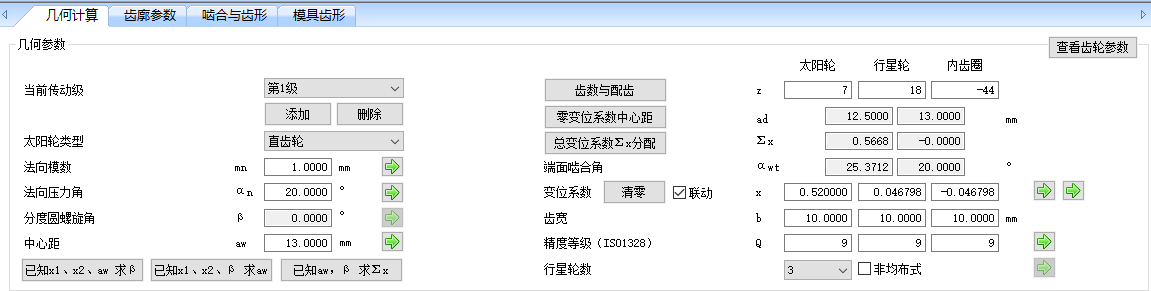

如附图参数，设计是否合理？

vanok · 发表于 2016-3-30 18:37

太阳轮7颗齿？

wanghuang117 · 发表于 2016-3-30 23:35

vanok 发表于 2016-3-30 18:37
太阳轮7颗齿？

是的，不怎么常见

hyfjy · 发表于 2016-3-31 08:02

7个齿的齿轮，你可以自己看一看你设计的，那还有“强度”可言么，也就是您辛苦设计的这款产品，稍加力就太阳轮失效了，那结论还不容易下的么?所以说，不要说你用了世界知名品牌的设计软件就一定能设计出优秀的作品，还得在基本功上下功夫才好。
现成的软件，仅是一种工具，对操作人的要求，一点也不会降低，骑上了“国外知名软件”这匹高头大马，也是有可能从上面摔下来的。

hyfjy · 发表于 2016-3-31 09:46

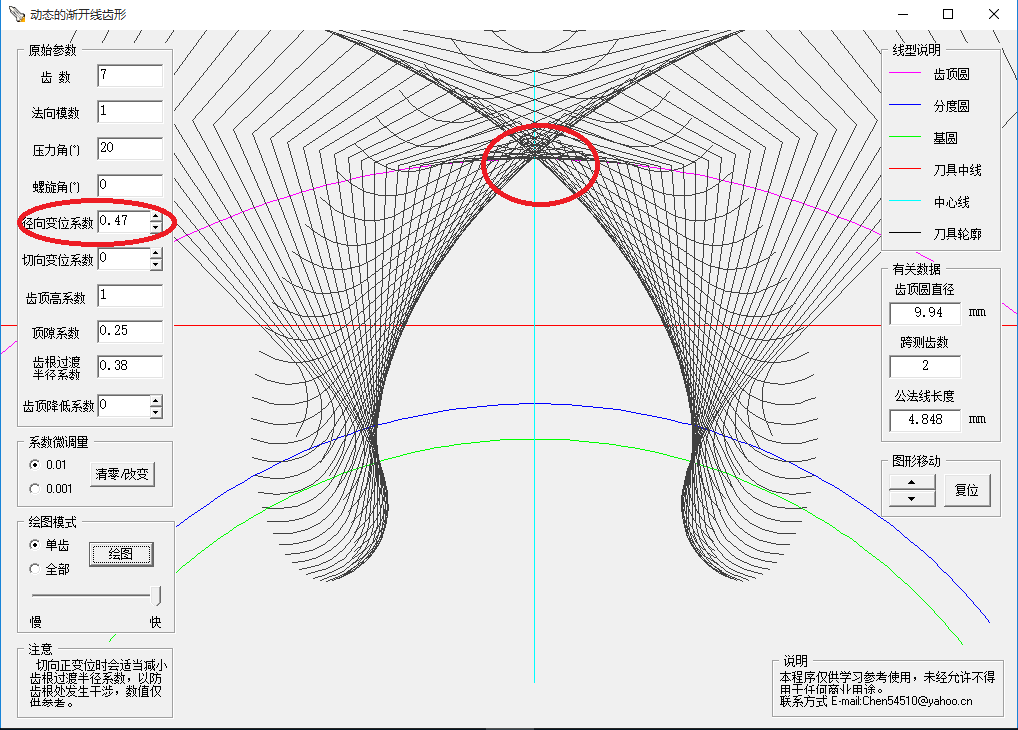

再看一下，如果我来设计，用的是自己的软件，用软件默认的优化方式，得到的是这样的图：

hyfjy · 发表于 2016-3-31 10:01

楼主所取的参数，太阳轮的齿面最大滑移率为负值，-6点几，。楼主可知道是何含义？

mrmrw · 发表于 2016-3-31 10:49

一个不懂齿轮基本几何概念的人，拿个专业软件就可以做齿轮设计，哪有那么好的事情！！
要做好齿轮设计，必须掌握好基础的概念，对自己产品的工况有所了解，然后在借助专业软件，那做的设计就比较好了。
所以，做好设计的前提是：第1条件，要有专业的人才；第2条件，要有好的专业设计软件。
不要前后搞混了！

niuershiye · 发表于 2016-3-31 13:23

本帖最后由 niuershiye 于 2016-3-31 21:08 编辑

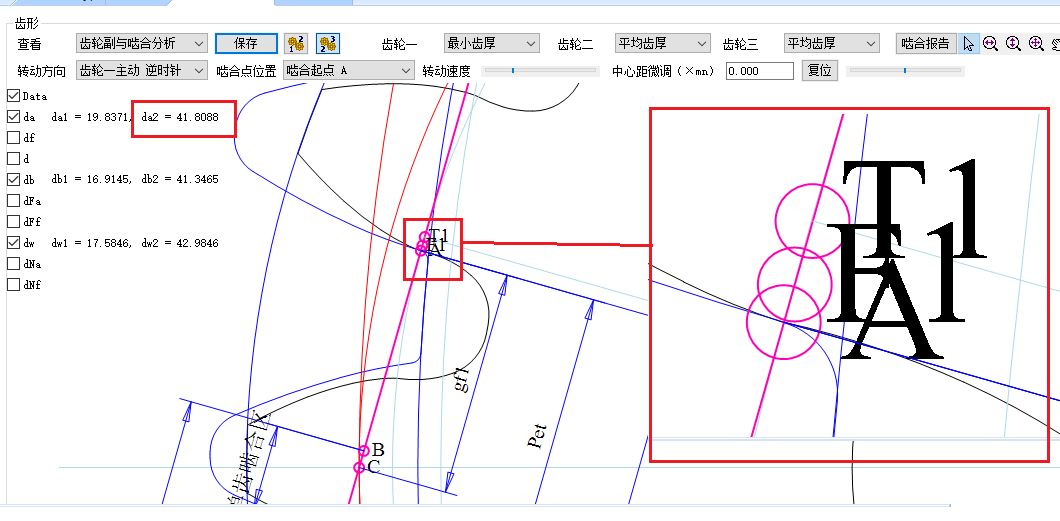

楼主原设计有诸多毛病，例如
1》内齿齿顶与行星轮齿根干涉，必须加大内齿齿顶到41.8 以上。
2》太阳轮与行星轮啮合有有问题。


=====================================
变位系数，少齿数注意齿顶变尖，也可以缩短齿顶高。
注意内啮合内齿齿顶与行星轮齿根的干涉。


wanghuang117 · 发表于 2016-3-31 16:59

hyfjy 发表于 2016-3-31 09:46
再看一下，如果我来设计，用的是自己的软件，用软件默认的优化方式，得到的是这样的图：

你优化的参数参考一下呢

wanghuang117 · 发表于 2016-3-31 17:11

mrmrw 发表于 2016-3-31 10:49
一个不懂齿轮基本几何概念的人，拿个专业软件就可以做齿轮设计，哪有那么好的事情！！
要做好齿轮设计，必 ...

版主所言有理，还是要学习基本几何概念
