NGW行星齿轮计算，第一次用Kisssoft计算

wanghuang117 · 发表于 2016-4-23 23:07

zyh007zyh 发表于 2016-4-3 05:07
中心距有问题呀，二个中心距能装配吗？

可以装配，就是有点周期音

fuguangyi · 发表于 2016-4-25 21:56

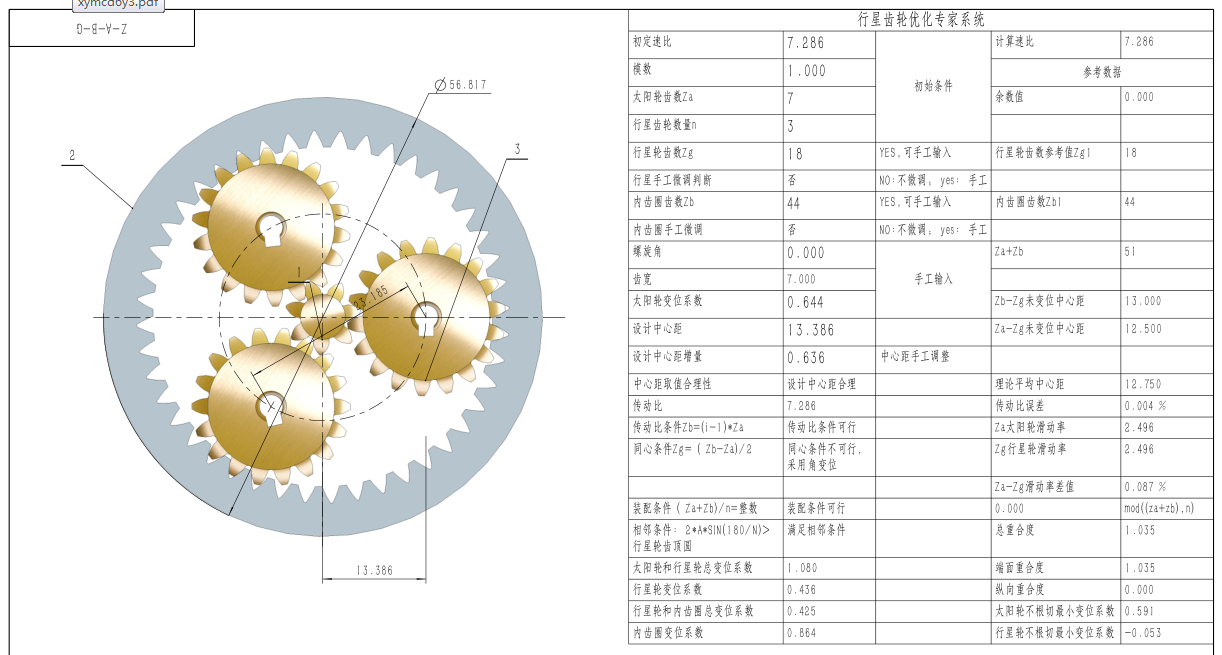

优化的结果

hyfjy · 发表于 2016-4-26 08:48

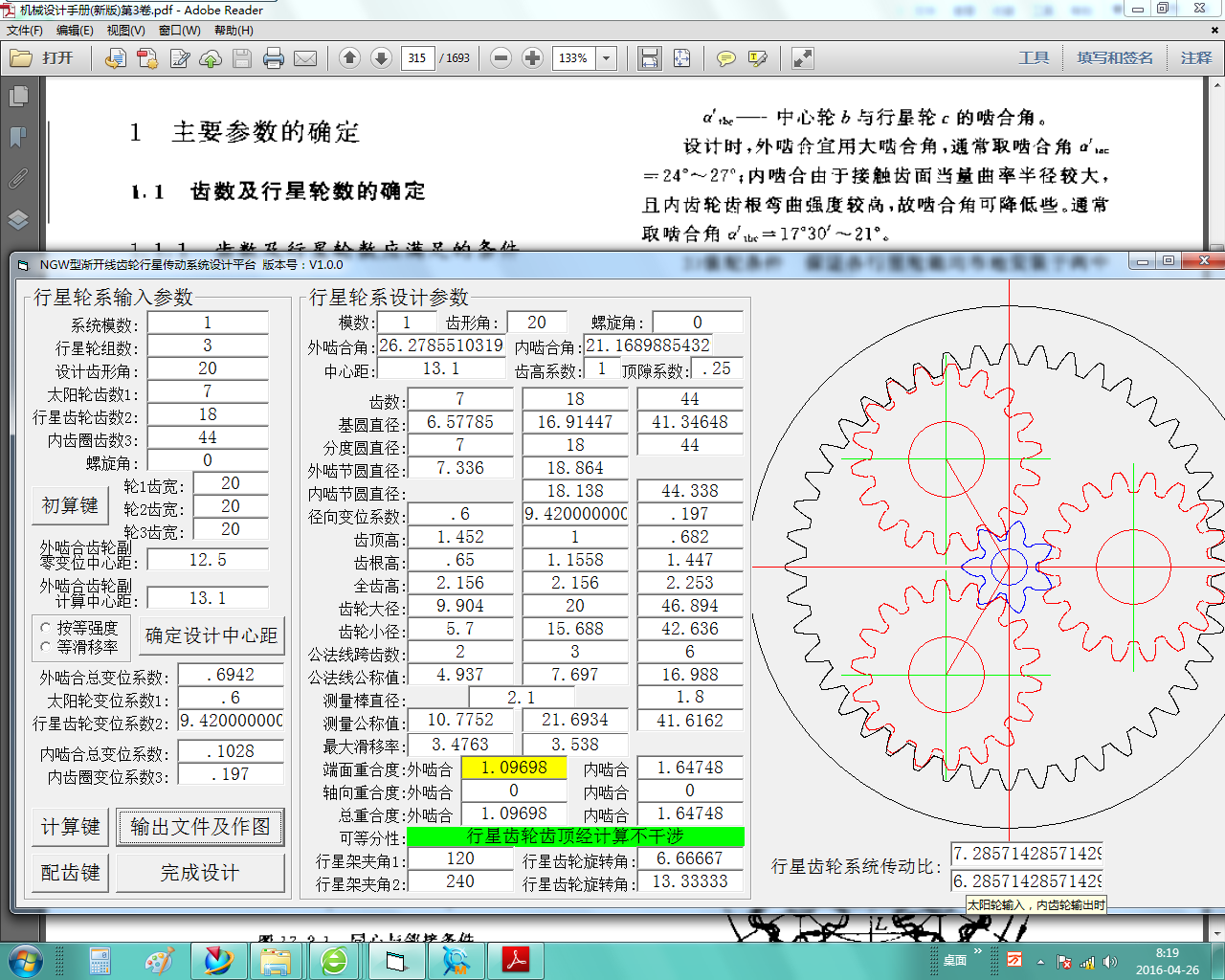

这组参数又把本话题继续进行讨论了，


一套齿轮参数，有多种不同的看法，且供大家分析。

hyfjy · 发表于 2016-4-26 08:56

fuguangyi · 发表于 2016-5-25 20:49

hyfjy 发表于 2016-4-26 08:48
这组参数又把本话题继续进行讨论了，

你这是按最小不根切计算的

niukunelit · 发表于 2016-6-3 21:40

正在学习，学习了

fuguangyi · 发表于 2016-10-12 22:17

本帖最后由 fuguangyi 于 2016-10-12 22:20 编辑

重温这个帖子，这种少齿行星齿轮如何设计呢？我的看法是要综合以下条件：
1、首先不根切，可以保证齿厚足够的强度，当然不能出现过尖或顶切；2、当然少量根切，如果是粉末冶金制作的，可以通过调整齿根过渡线，实现根部加强；
3、保证端面重合度大于1。重合度设计的太大，就会出现太阳轮这种少齿的齿轮根切现象；如果小于1会出现运转噪声，也不行；
4、在上面条件下，尽量让太阳轮和行星轮的滑动率接近，尽量小些；
5、综合上面的目标，确定中心距，分配变位系数；

yseal · 发表于 2016-11-9 15:10

学习了

豆豆45 · 发表于 2016-11-12 12:28

受教育啦。这KIS软件谁有比较全面的教材啊。

ZHCH · 发表于 2017-12-21 16:43

hyfjy 发表于 2016-4-26 08:48
这组参数又把本话题继续进行讨论了，

请问您用的《NGW型渐开线行星传动系统设计平台》软件在哪能够下载或购买？
