NW 行星轮系的设计计算与配齿方案的选择

longyaner521 · 发表于 2015-2-14 21:14

楼主的软件的齿轮图形是用GDI+做的吗？

niuershiye · 发表于 2015-2-14 23:14

本帖最后由 niuershiye 于 2015-2-14 23:57 编辑

方案选择的分析，下面是 NW 传动比 12 的方案，从制造安装，可以自己结合实际选择。

最右面的，体积最小，但是在组装时需要《对齿标记》。
最左面的体积最大，与中间的都不要《对齿标记》，中间的优于最左的。

000 NW 方案选择分析.png

niuershiye · 发表于 2015-2-15 00:24

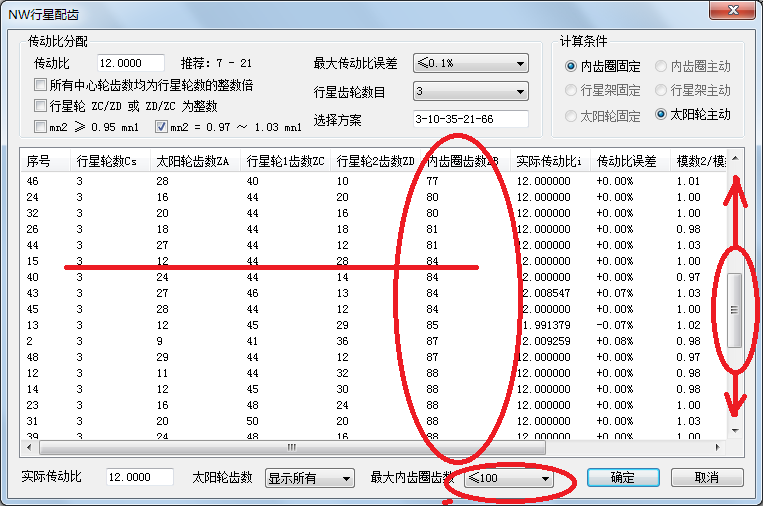

利用配齿列表，将《内齿圈ZB> 点击一下，内齿齿数就自动排序，选择过去生产过的（模数相同）
可以节省资金，加快新品试制周期，节省资金。

000 NW 利用已经有的齿圈-加快新品周期.png

niuershiye · 发表于 2015-2-15 22:24

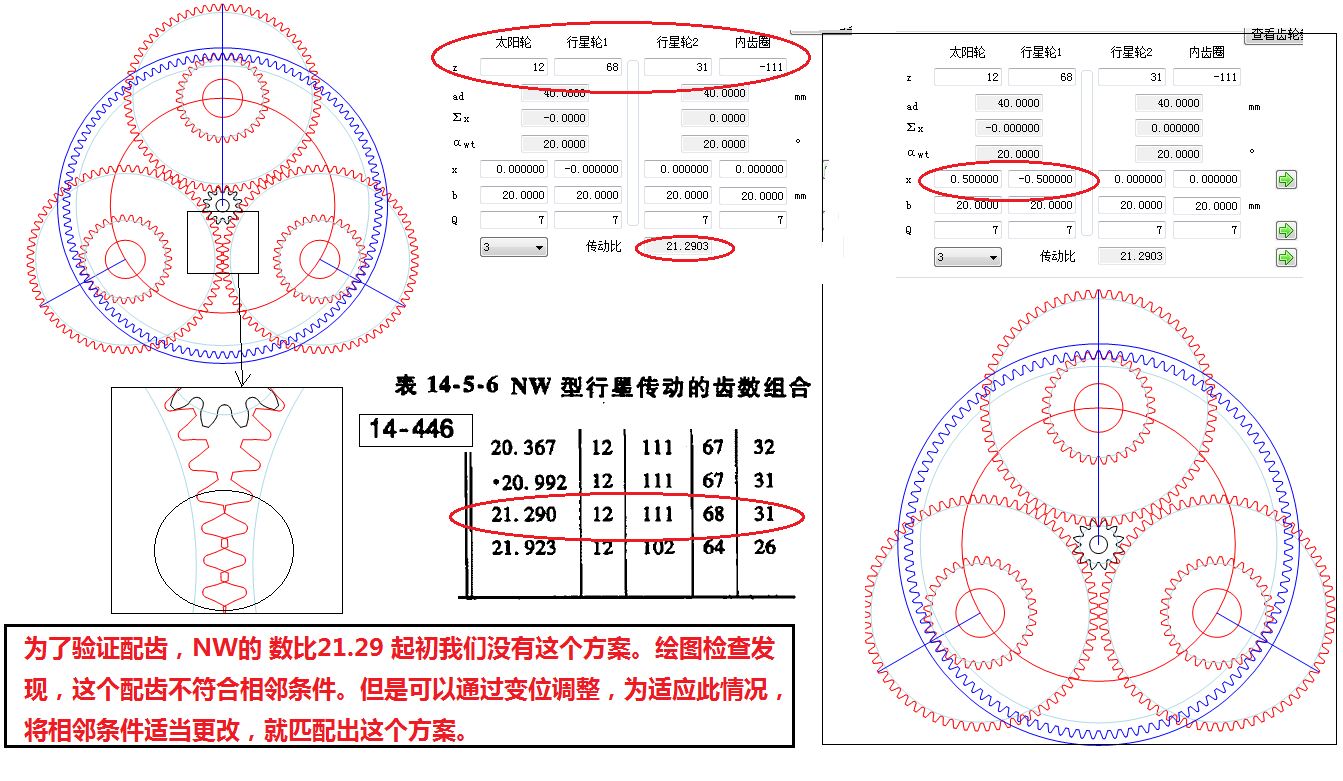

为验证配齿，用化工版《机械设计手册》第五版 14-446页数比 21.290
齿数 12-68-31-111 。软件配齿模块，没有这个结果、于是输入数据
强制绘图，发现这个例题，不符合相邻条件，大的行星轮 “啃” 了。
在相互“啃”的不严重可以用变位解决。
11NW 例题-不符合相邻条件的化工版.png

-----------------------------------------------------

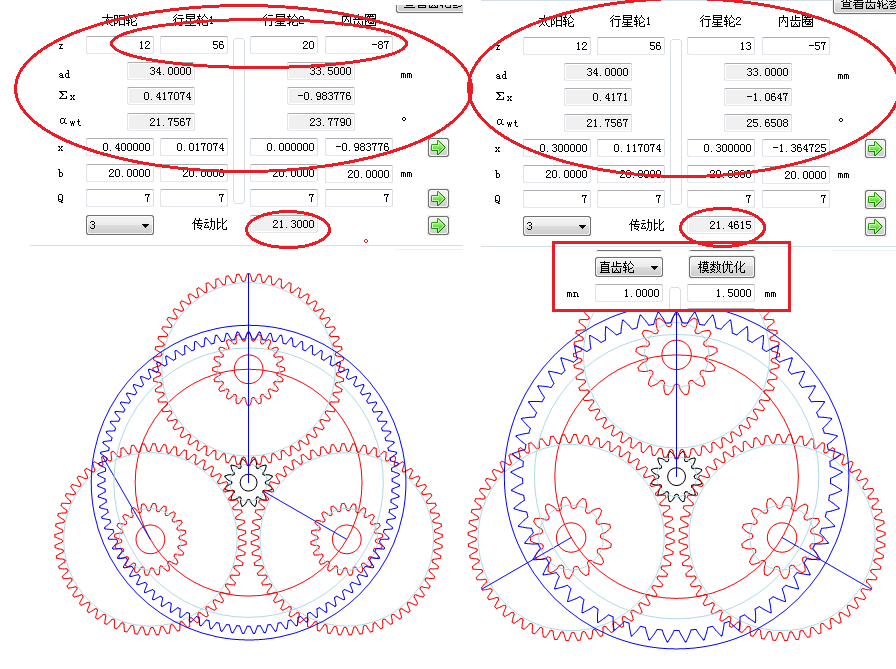

为获得这个数比，有很多方案的下面的就优于原始的

11NW 例题-不符合相邻条件的化工版的修正.png

niuershiye · 发表于 2015-2-17 14:49

本帖最后由 niuershiye 于 2015-2-17 14:57 编辑

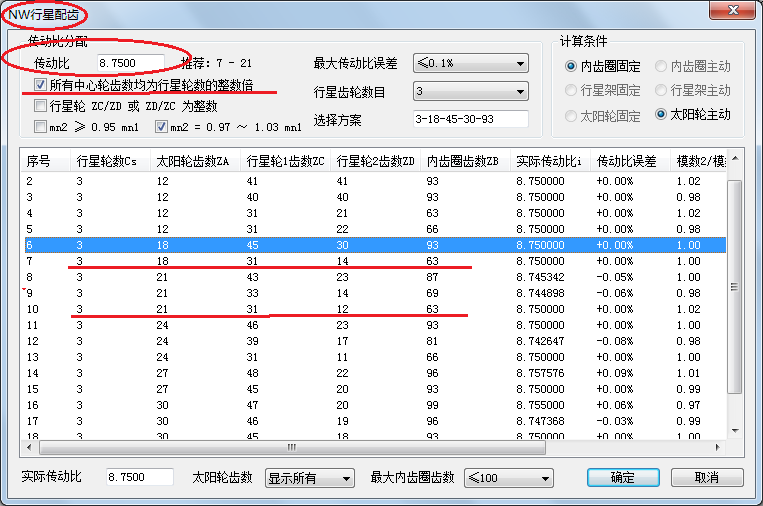

为验证配齿，用化工版《机械设计手册》第五版 14-446页数比 8.750
齿数 18-45-30-93 。就是配齿蓝色的那个方案，手册上它是唯一的。
配齿表格中，有诸多方案，仅仅从数比角度，手册唯一的推荐不是多么合适。
一个好的设计，一定要在诸多方案中反复比较，取其制造成本最低。如果仅仅
从手册唯一选取，不一定是最佳的。

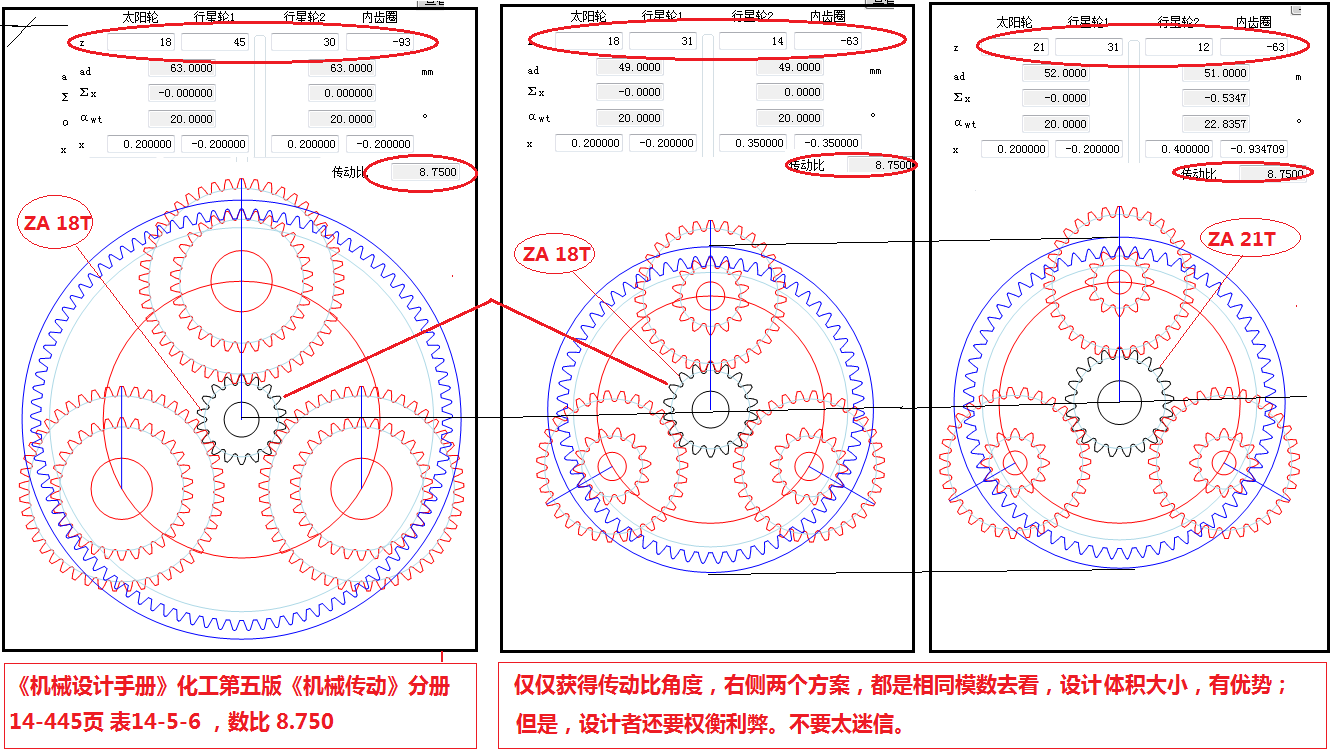

下图三个方案都是同一个比例，从中可以看出大小比例关系。

22 NW 多方案配齿的选择问题.png

---------------------------------------
22 NW 化工14-4458d75例题的问题.png

mrmrw · 发表于 2015-2-26 08:23

专业源自专心！软件在行星轮系设计方面进展很好！

niuershiye · 发表于 2015-2-26 23:03

本帖最后由 niuershiye 于 2015-2-26 23:05 编辑

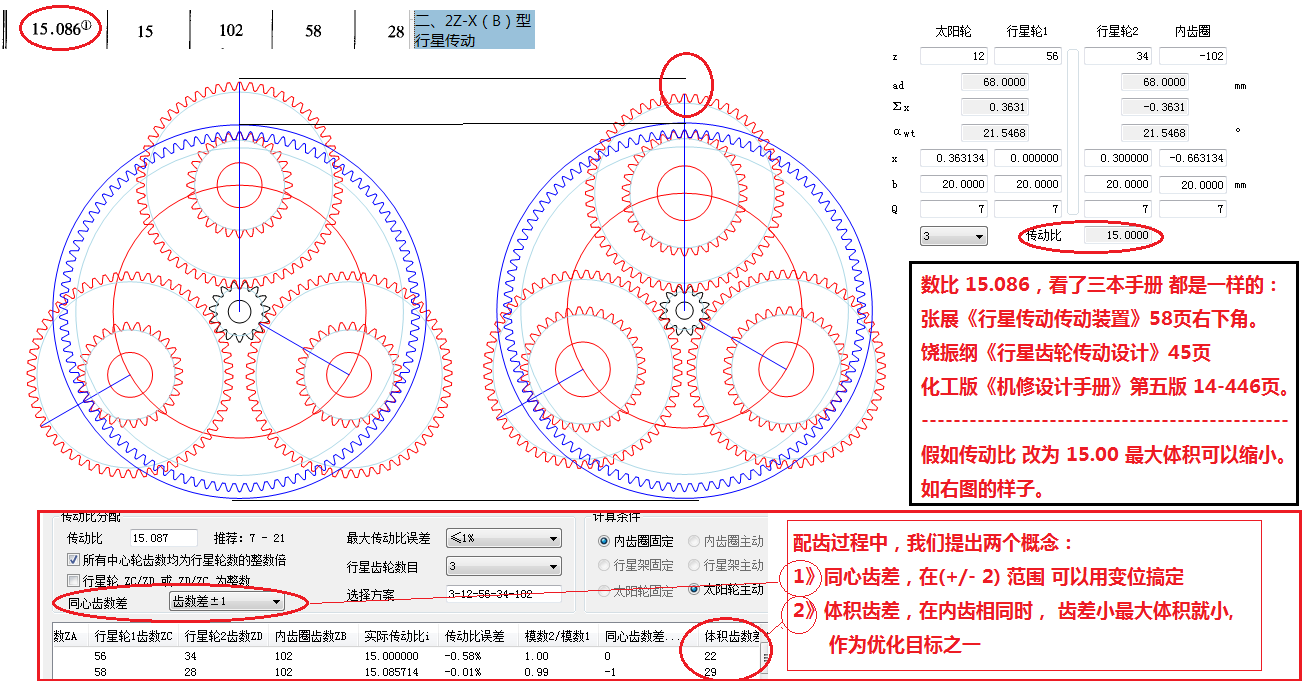

春节期间，将配齿又梳理了一下。
提出两个提法，
1》同心条件的齿数差（ZA+ZC) - (ZB - ZD) , 配齿在 (+/- 2) 可以容易用变位处理 aw 相等。
2》体积齿数差：( ZA+2*ZC ) - ZB ,差数小，在内齿齿数一样时，体积就小。
----------------------------------------

niuershiye · 发表于 2015-2-27 11:17

本帖最后由 niuershiye 于 2015-2-27 12:10 编辑

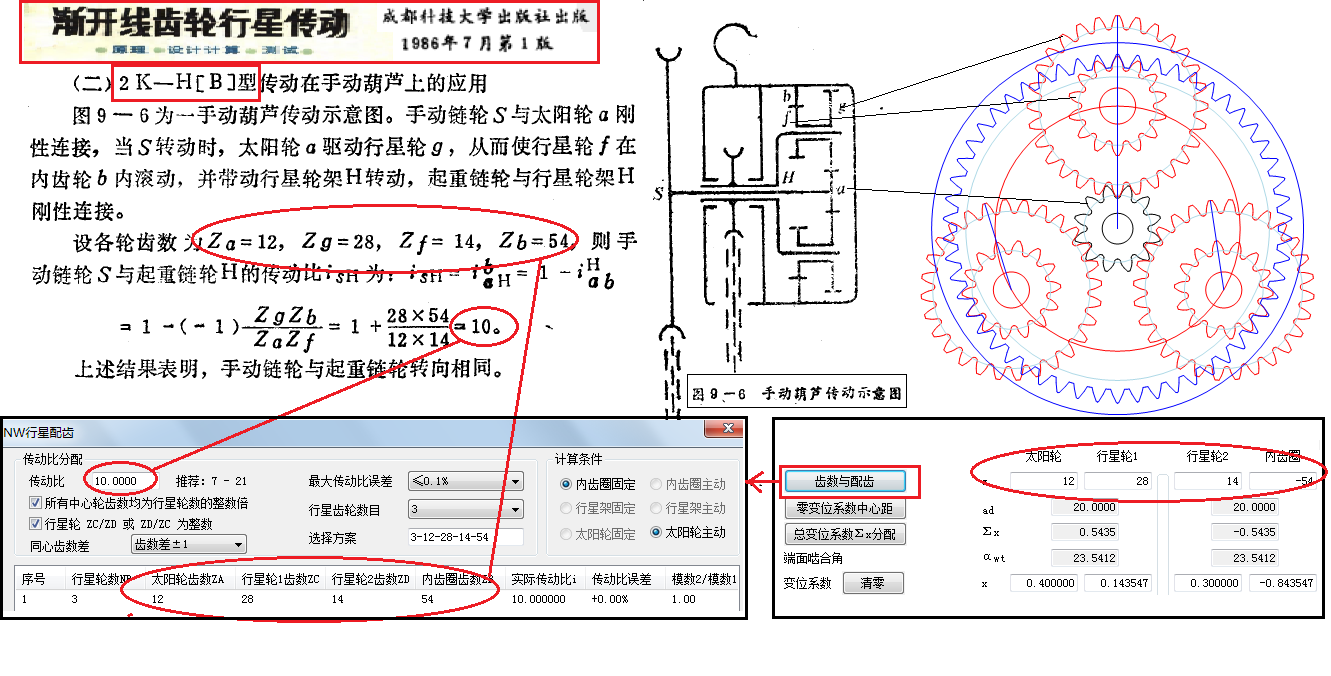

NW 在手动葫芦上的应用，例题的数比为 10。
由数比配齿，ZA 12 ; ZC 28 ; ZD 14 ; ZB 54 。

符合 ZA/NP & ZB/NP 为整数; 又符合 ZC/ZD 为整数
这个配齿在双联齿 ZC&ZD 保持相互位置一致时，不需要做标记即可随便组装。


yanta82 · 发表于 2015-3-2 16:08

提到化工版《机械设计手册》上的配齿计算公式,,几年前发现太麻烦,还不容易理解,还是用齿轮手册的公式好,去年,配了两个非等角的NW型式,通过公式配齿,经过画图验证,由于有双联齿轮不行,最后第三次是通过思考,画图反复验证确定下来,实际运行没问题.

niuershiye · 发表于 2015-3-3 00:00

yanta82 发表于 2015-3-2 16:08

登录/注册后可看大图

提到化工版《机械设计手册》上的配齿计算公式,,几年前发现太麻烦,还不容易理解,还是用齿轮手册的公式好,去年 ...

将数比大小参数给我，给你配配看！
