NW 行星轮系的设计计算与配齿 方案的选择

mcray23

niuershiye 发表于 2015-1-17 20:07


登录/注册后可看大图

低速级模数改变实例

牛爷，我还想请教几个编程问题
第一个，就是你这个界面上图形的绘制是用什么编程的？难道是自己编写的CAD系统？有没有用到GDI+呢？
第二个，你这个齿形等导出的时候，用的应该是CAD二次开发吧？那VC对CAD二次开发好像是特定的CAD版本有特定的开发环境，生成特定版本CAD才能打开的arx。请问，你的是否也是生产特定的arx的呢？

niuershiye

mcray23 发表于 2015-1-17 20:35


登录/注册后可看大图

牛爷，我还想请教几个编程问题
第一个，就是你这个界面上图形的绘制是用什么编程的？难道是自己编写的CA ...

绘图确实是软件自身的， 不借助第三方任何软件 。
编程的都是 20w/年以上的  。

绘图输出到 《DXF》 ！！

mcray23

niuershiye 发表于 2015-1-17 21:05


登录/注册后可看大图

绘图确实是软件自身的， 不借助第三方任何软件 。
编程的都是 20w/年以上的  。

哦，谢谢牛爷解答
你这软件是个浩大工程

刀疤五

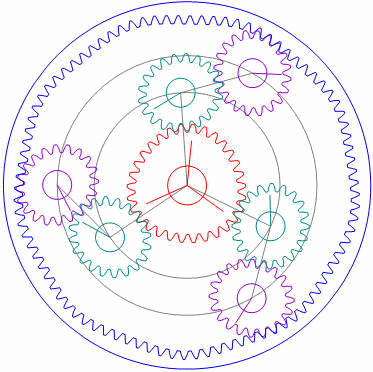

看到牛爷发的图片中，有一双行星轮系，很是新颖，试着做了一个动画图片。

niuershiye

刀疤五 发表于 2015-1-18 14:07


登录/注册后可看大图

看到牛爷发的图片中，有一双行星轮系，很是新颖，试着做了一个动画图片。

这种设计要点是 必须是：
                     （ZR  -  ZS) / NP = 整数
                        ZS=>ZA ; ZR=>ZB.
-------------------------------------------------------
成对的 行星论 最好 | (ZP_S -ZP_R)| = 1 ，为了互质。
          ZP_S ----与太阳轮啮合的 行星轮齿数
          ZP_R ----与内齿轮啮合的 行星轮齿数
-------------------------------------------------------
实际 ZA-ZB ZF -ZG 都是老毛子来的。
老美的代号   ：ZS  -- ZP  --  ZR
德国的代号   ：ZZ --  ZP  --  ZH
老毛子代号   ：ZA --  ZG  --  ZB
中国代号      ：ZA --(ZG/ZC) --ZB
------------------------------------------
我们在思考中，老洪已经做好拉 ！

刀疤五

niuershiye 发表于 2015-1-18 14:45


登录/注册后可看大图

这种设计要点是 必须是：
                     （ZR  -  ZS) / NP = 整数
                        Z ...

这是个浩大的工程,涉及到很多资料及多方面知识,须一团队才能完成.预祝牛爷团队顺利开发完成!
我不懂这些，只是在尝试轮系的速比，转角关系的计算.为增加计算难度,采用了非圆,并用动画来验证计算结果,仅仅如此,跟轮系设计扯不上边,根本不存在什么做好了,让牛爷见笑了.

mcray23

:)
楼上两位是牛人
我连齿形都画不出来。。。
求。。各种资料

mrmrw

刀疤五 发表于 2015-1-18 14:07


登录/注册后可看大图

看到牛爷发的图片中，有一双行星轮系，很是新颖，试着做了一个动画图片。

这是一种NGW正号机构，帮国外的一家小家电产品上设计过。
当时设计这款产品的轮系时，第1版的设计是采用NGW正号机构，结果导致出处的转向出现三个同向，一个反向。客户对此不太满意，要求修正这个问题，因此就将负号机构改为正号机构，将逆向转动方向改变，实现4个方向同向转动。
这个NGW正号机构的传动比和负号的计算是不同的，这是要注意的一点。

mrmrw

对于NW型的等星星轮系，在采用塑料齿轮和粉末冶金齿轮时，为了简化配齿难度，可以将模数改变，使模数非标化，则此类轮系的设计的同心条件就变得很简单了！

niuershiye

mrmrw 发表于 2015-1-19 08:15


登录/注册后可看大图

对于NW型的等星星轮系，在采用塑料齿轮和粉末冶金齿轮时，为了简化配齿难度，可以将模数改变，使模数非标化 ...

马工的见解是合适的 。


------------------------------------

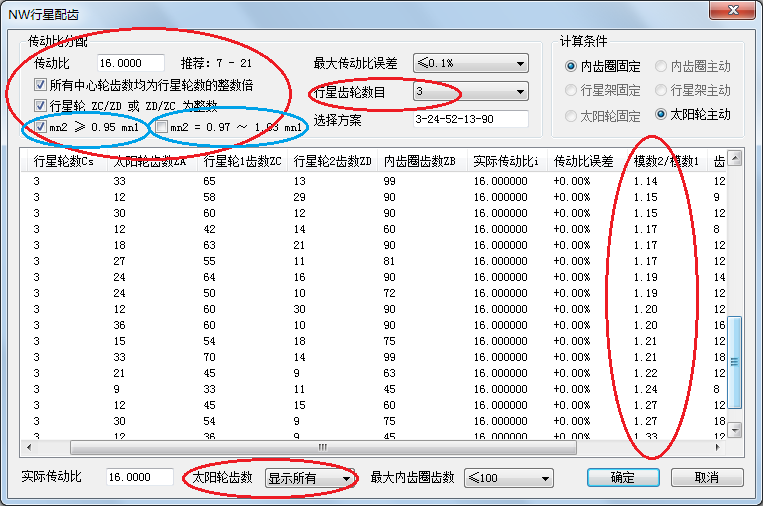

我们安排 配齿时 ， 按照配齿的条件，会有诸多方案。
1》安排 中心论 是 行星轮个数的整倍数 ，见 AGMA 6123-B06
2> 安排 双联行星轮 自身是倍数关系，AGMA6123-B06
      满足上述两条， 组装时，可以不需要做位置标记 。
3>由于低速级需要安排较大模数，mn2/mn1 是模数比值，
安排 mn2>0.95mn1 的方案 。就是现在的界面样子；
4》mn2=0.97---1.03mn1 ,实际就是 模数相等，依靠变位保证同心。

假如 关闭《3》，打开《4》，就是相同模数方案。



在诸多方案中选择合适的，还是需要基本专业知识的。
-------------------------------------------------------------

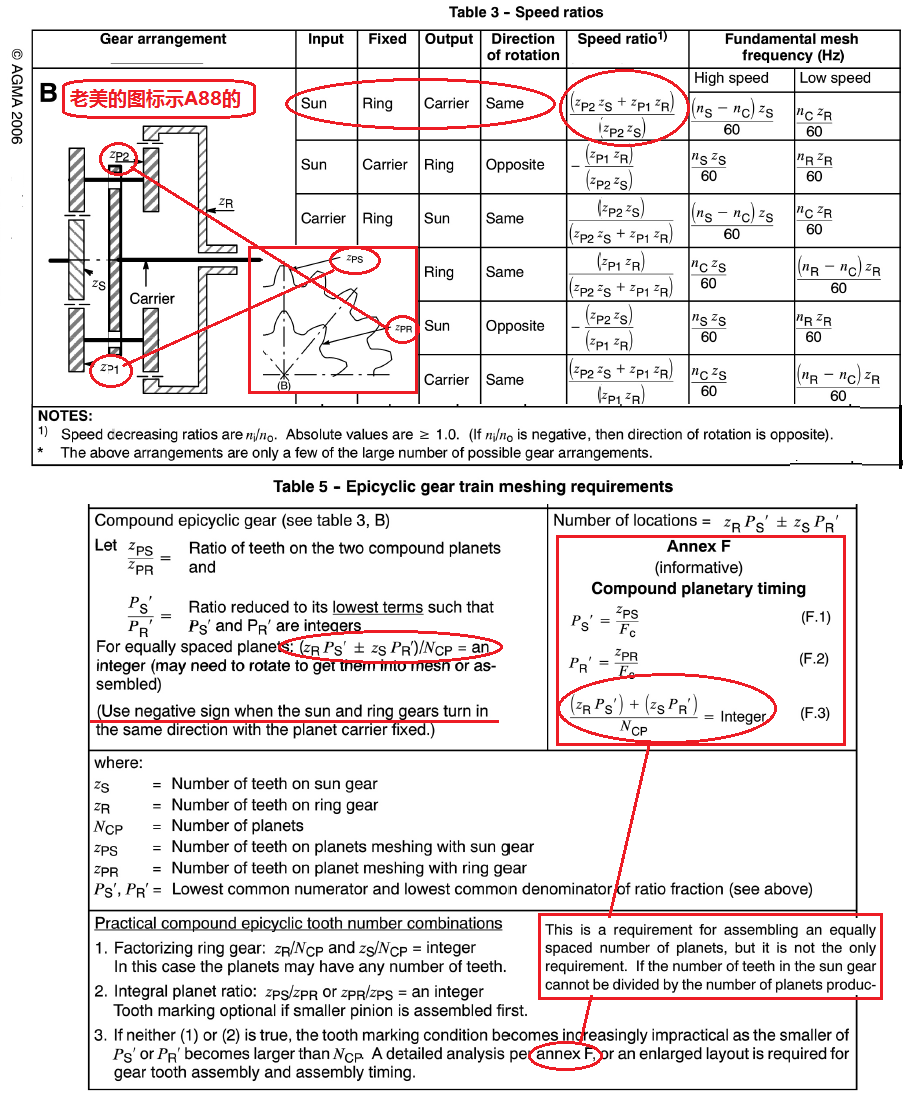

NW 配齿 完全依据 AGMA6123-B06 进行的 ，下面是截图。
