NW 行星轮系的设计计算与配齿方案的选择

charlie_hsl · 发表于 2024-2-29 21:22

前段时间高端制造行业设计的大减速比NW机构

一只小强 · 发表于 2024-9-14 18:55

感谢大佬分享，新人受教

快乐一生13168 · 发表于 2024-9-14 22:39

都是大咖，希望国产软件加油，别让西方卡脖子
1、为什么国外的软件个人用都是免费，他们是不是放长线，让我们用熟悉离不开它，是在抹杀国产软件吗？
2、为什么国产的软件对个人使用都是没有免费开放！
3、国产机械计算分析软件搭建一个像安卓一样大框架，让有才能人加入完善各个模块，变成功能强大计算分析软件。

DD99 · 发表于 2024-9-27 16:28

33楼的最右边情形也是可以按中左两种情况装入的。即纵轴重合装入法，不必再多旋转。

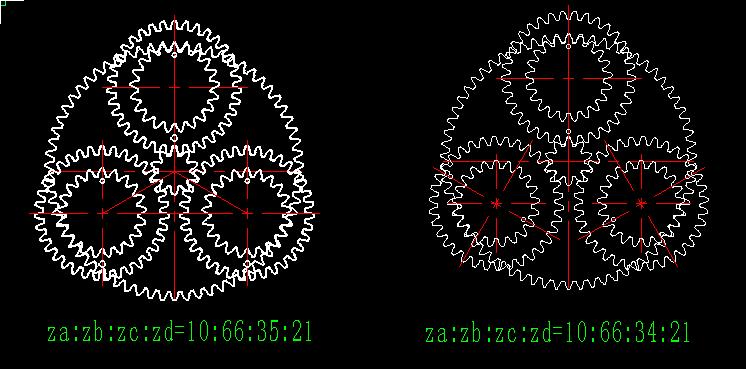

NW的配齿条件好像也不是唯一的，比如：za:zb:zc:zd=10:66:35:21(np=3)可以均分，而za:zb:zc:zd=10:66:34:21(np=3)也可以均分。按照（za*zd+zc*zb)/np/zd=k后者就不是整数，但也可以均分（见下图）。所以感觉nw的均分装入条件资料中好像没有完全给定。

DD99 · 发表于 2024-9-28 08:56

明白了真正的均分装入条件是：（za*zd+zc*zb)/k/m=c, 比如：10，67，37，20就是可均分的(np=3)。楼主高见！

huayanwei · 发表于 2024-9-29 22:15

谢谢大哥的分享，久等了啊

Cqu_Blake · 发表于 2024-12-3 10:29

牛逼，学习学习

ceui · 发表于 2025-2-25 17:29

zengxiaodong 发表于 2021-5-20 18:20
我设计了一套NW行星齿轮箱，4个行星轮结构，传动比可以轻松达到10.85，而手册上面给出的最大速比是9.9，也 ...

你好，我正在进行NW行星9.03速比配齿，计划用表格宏编程，现看你这个配齿小软件可以分析下吗，谢谢qrceui@163.com

ceui · 发表于 2025-2-25 18:06

zengxiaodong 发表于 2021-5-22 18:28

能否分析下NW配齿的软件呢？谢谢，qrceui@163.com

zhaoboxcv · 发表于 2025-3-5 09:49

厉害厉害，学习了
