螺旋锥齿轮滚轧加工批量实验结果

woodee · 发表于 2011-1-1 21:05

gou3216 发表于 2011-1-1 18:25

登录/注册后可看大图

才来,说句不中听的话,这个其实和冷挤压成型有什么区别呢!而且它不管是大还是小的齿轮都可以加工!

哈！倒想听点儿不中听的话。不过技术语言可以不准确，但也要尽量具有合理想象的成分才是。

冷挤压是固定模腔，冷滚轧是“活动”模腔。
冷挤压是填充成形，冷滚轧是范成成形。
冷挤压力大，冷滚轧力小，两者使用寿命不在一个数量级上。
......

另外，gou3216先生在做螺旋锥齿小轮的冷挤压成型吗？能否举个例子让吾等见识一下？
请问模数小于2的螺旋锥齿小轮，采用哪一种齿制？模腔是怎样加工出来的？
企望告知！

apsong · 发表于 2011-1-4 11:32

能透露冷滚轧的模具结构与材质吗？

woodee · 发表于 2011-1-4 17:06

回复 apsong 的帖子

滚轧工具为大变位系数的非零变位状态配对齿轮。
材料一般滚轧轮用钢就可以。

gou3216 · 发表于 2011-1-7 21:20

回复 woodee 的帖子

跟你举个例子吧!大的后桥盆齿听说过吧,小的倒档器的三齿轮也知道的吧!至于你说的小模数的齿轮怎么加工,这个应该和模型有关吧,而模型是什么样的和产品的设计者关系更大些,好象跟我们冷挤压的关系不是太大吧!你说呢!模腔嘛,用五轴高速加工中心加工噻,其表面粗糙度可达到0.8,尺寸精度0.01mm以内!

freefreemen · 发表于 2011-1-7 21:29

俺们直齿的还没成功哦

freefreemen · 发表于 2011-1-7 21:42

看了一下，感觉是很软的金属，不然一端固定是不够的吧？

woodee · 发表于 2011-1-7 23:41

本帖最后由 woodee 于 2011-1-7 23:42 编辑

gou3216 发表于 2011-1-7 21:20

登录/注册后可看大图

回复 woodee 的帖子

跟你举个例子吧!大的后桥盆齿听说过吧,小的倒档器的三齿轮也知道的吧!至于你说的小模数的齿轮怎么加工,这个应该和模型有关吧,而模型是什么样的和产品的设计者关系更大些,好象跟我们冷挤压的关系不是太大吧!你说呢!模腔嘛,用五轴高速加工中心加工噻,其表面粗糙度可达到0.8,尺寸精度0.01mm以内!

您尽管语速很快，俺还是听明白了。

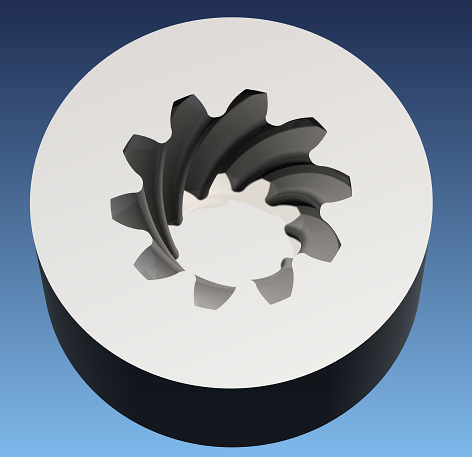

还要请教，形如下图的模腔，大端直径Φ18，如果不用电极放电加工，小端齿顶R0.13mm的圆角，怎样做出来出来？5轴CNC能掏出来吗？

登录/注册后可看大图

woodee · 发表于 2011-1-7 23:50

freefreemen 发表于 2011-1-7 21:29

登录/注册后可看大图

俺们直齿的还没成功哦

直齿滚轧，存在齿形中段凹陷的缺陷，这是单齿啮合阶段和多齿啮合阶段受力不均引起的，就像在剃齿时常常发生的情况，恐怕难以解决。

woodee · 发表于 2011-1-7 23:53

freefreemen 发表于 2011-1-7 21:42

登录/注册后可看大图

看了一下，感觉是很软的金属，不然一端固定是不够的吧？

您的意思我大概明白了。
试验用的是20#钢。是两个大轮夹一个小轮同步转动并碾进。

freefreemen · 发表于 2011-1-8 10:09

woodee很厉害的
