螺旋锥齿轮滚轧加工批量实验结果

freefreemen · 发表于 2011-1-8 10:50

woodee 发表于 2011-1-7 23:50

登录/注册后可看大图

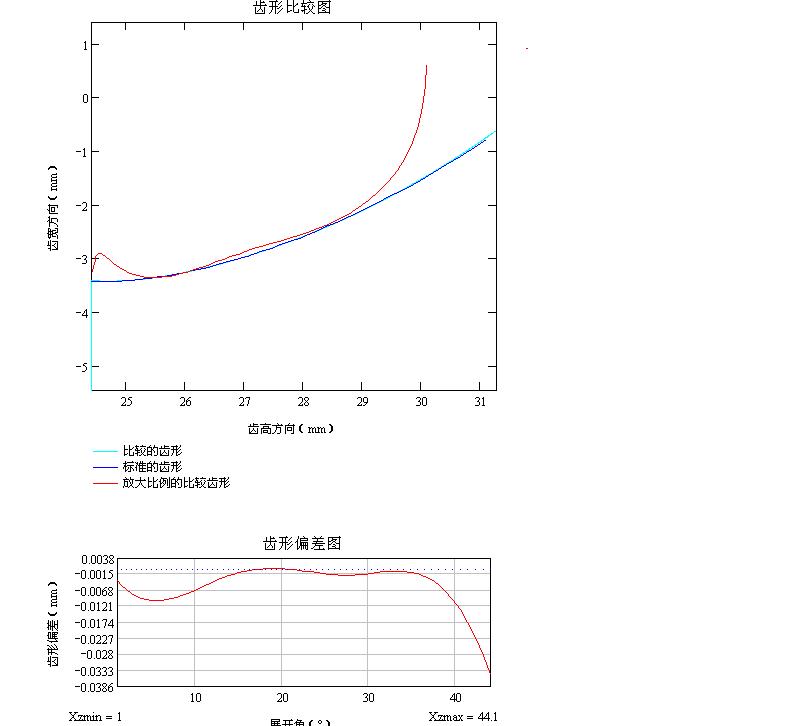

直齿滚轧，存在齿形中段凹陷的缺陷，这是单齿啮合阶段和多齿啮合阶段受力不均引起的，就像在剃齿时常常发 ...

齿形是可以改的呀

woodee · 发表于 2011-1-8 10:55

freefreemen 发表于 2011-1-8 10:50

登录/注册后可看大图

齿形是可以改的呀

一位前辈告诉我，靠修齿形的方法，难以解决这个问题。他们以前试过。

freefreemen · 发表于 2011-1-8 12:05

老外不是做成功过的:)

woodee · 发表于 2011-1-8 14:36

本帖最后由 woodee 于 2011-1-8 14:41 编辑

freefreemen 发表于 2011-1-8 12:05

登录/注册后可看大图

老外不是做成功过的

好的！赞赏FFM的执着与钻劲儿。
或许，机械式的滚压进给、较为大的滚轮支架结构钢性，可以大大缓解齿中部的凹陷情况。
真心祝愿试验成功。到时候别忘记让俺也分享些许喜悦和经验啊。

zqtaibang · 发表于 2011-1-8 17:11

在精度要求不高的情况下很实用的，值得借鉴。

freefreemen · 发表于 2011-1-8 18:59

woodee 发表于 2011-1-8 14:36

登录/注册后可看大图

好的！赞赏FFM的执着与钻劲儿。
或许，机械式的滚压进给、较为大的滚轮支架结构钢性，可以大大缓解齿中部 ...

屡试不爽，放弃了:(

天行健 · 发表于 2011-1-8 20:01

回复 woodee 的帖子

齿面得粗糙度看起来不怎么好,是没拍好吧?

天行健 · 发表于 2011-1-8 20:50

回复天行健的帖子

能做成这样已经很不错了,挺佩服你得专业精神,齿轮行业现在我们这边会想会做得人很多,但能做好做精得太少了,看视频得滚轧运动方向是从小端到大端吧?怎么毛刺会在小端?还有就是机床是自由分齿吗?机床批量生产时给我做几台,用来印钞票

woodee · 发表于 2011-1-8 21:45

回复天行健的帖子

谢谢鼓励。
大端小端是同时滚的，但受力方向决定了金属的流向。
现在还不成熟啊。

天行健 · 发表于 2011-1-8 22:19

回复 woodee 的帖子

大小端同时进行滚压金属流向当然会难控制.机床压力也大,模具也不耐用,如从小端滚到大端或从大到小也许能解决金属流向问题.而且机床压力小.以上属个想法能否可行请楼主指教.
