螺旋锥齿轮滚轧加工批量实验结果

jxgzlyh

版大，以上模拟接触是怎么弄的？能提示下吗？谢谢

ufohk

回复 woodee 的帖子

版主的这篇论文能分享一下吗:loveliness:


woodee

版大，以上模拟接触是怎么弄的？能提示下吗？谢谢
jxgzlyh 发表于 2010-8-6 20:48


登录/注册后可看大图

让两啮合齿面干涉0.006左右，显示就会出现干涉区暗影，再模拟啮合旋转就是了。

woodee

回复
版主的这篇论文能分享一下吗
ufohk 发表于 2010-8-7 11:52


登录/注册后可看大图

抱歉，我也只查到这些，内容没看到。

jxgzlyh

谢谢解答！版大的能力与人品真是好啊！

tianxingzhe

回复 woodee 的帖子


    有几个疑问能否请教一下：
（1）什么是等距的螺旋齿轮？为什么等距的螺旋螺旋锥齿轮能脱模，等角的为什么的是在一定条件下才能脱模？
（2）看了您滚压小轮的实物图感觉小轮齿顶处有凹陷，这对使用有影响不，能消除吗？（见图片）
（3）若是大批量生产的话，若大轮是采用模具做出来的，那调整接触大轮和小轮的接触区是不是会因为大轮的模具需要热处理，会很费事？

yinjiankm

精度和啮合面能达到多少?和克林根贝格铣齿机有点像,老仿

woodee

回复 tianxingzhe 的帖子

（1）什么是等距的螺旋齿轮？为什么等距的螺旋螺旋锥齿轮能脱模，等角的为什么的是在一定条件下才能脱模？
螺旋的上升距离，与螺旋转角的比值，是常数，叫等距螺旋，如阿基米德螺旋线。
螺旋转过一定角度，如果不是等距的，有的部位要走的多，有的部位要走的少，能出模吗？应该是拧不动的。并且常规条件下，模腔也无法用电火花螺旋打出来。

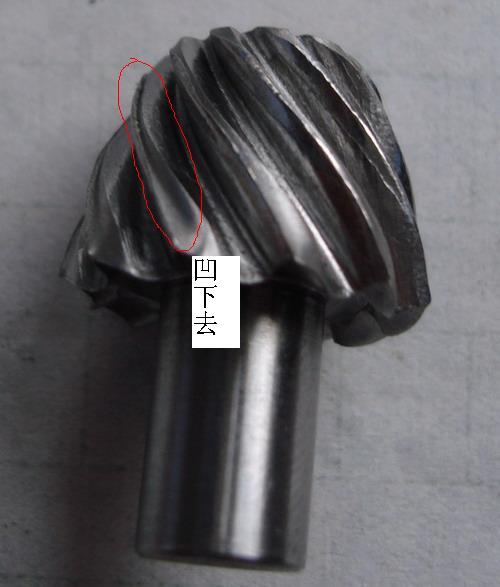

（2）看了您滚压小轮的实物图感觉小轮齿顶处有凹陷，这对使用有影响不，能消除吗？（见图片）
滚压蜗杆之类的，都有这个问题，俗话叫齿顶“双眼皮”，对小模数齿轮，因受力不大，一般情况没使用问题。
模数大一点的，如m=1.7~2.0的，如果一定要去除，可以事先把齿顶挤高一点儿，再去掉即可。模数m小于1.5的，由于滚压轮齿根太窄，要继续加高的话，刀具下不去，故而就保持了“双眼皮”。

（3）若是大批量生产的话，若大轮是采用模具做出来的，那调整接触大轮和小轮的接触区是不是会因为大轮的模具需要热处理，会很费事？
根据300多个试滚件的拟合检测，小轮很稳定。大轮的模具变形，如果经验足够，各部位收缩状况经验拿捏准确，可以通过对大轮齿形、齿线的预先修形，来达到控制好接触区的目标。

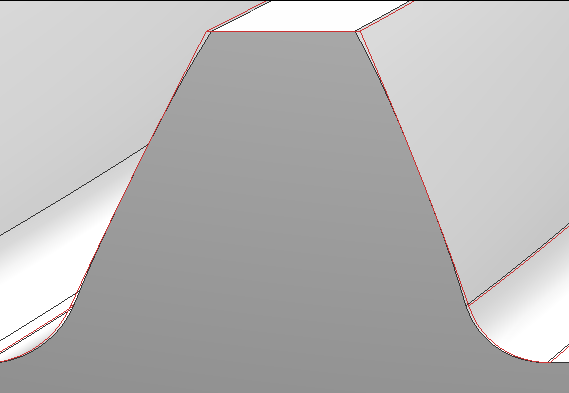

如下图，红线表示修形前齿廓：

woodee

精度和啮合面能达到多少?和克林根贝格铣齿机有点像,老仿
yinjiankm 发表于 2010-8-13 15:57


登录/注册后可看大图

精度和啮合面，请参看一楼图片和说明。
因为是新型齿面，对专业检测人员，也是个麻烦。

科大华意

回复 ufohk 的帖子


我们就是内蒙古科技大学
一直在研究等螺旋角的对数螺旋锥齿轮
那篇论文是我们课题组的！
