硬切滚齿加工工艺

neng_jiang · 发表于 2010-7-3 10:15

这个成本也真够高的！
这么长的太阳轮，经常看到别人用成形磨来加工，效率在10~20分之间，精度稳定在5级
机床成本200万RMB左右，砂轮消耗不大

硬滚有个问题挺致命的。
滚出来的表面会有一层变质层。对齿轮的接触强度会有不小的影响。

gbgbgb · 发表于 2010-7-3 22:04

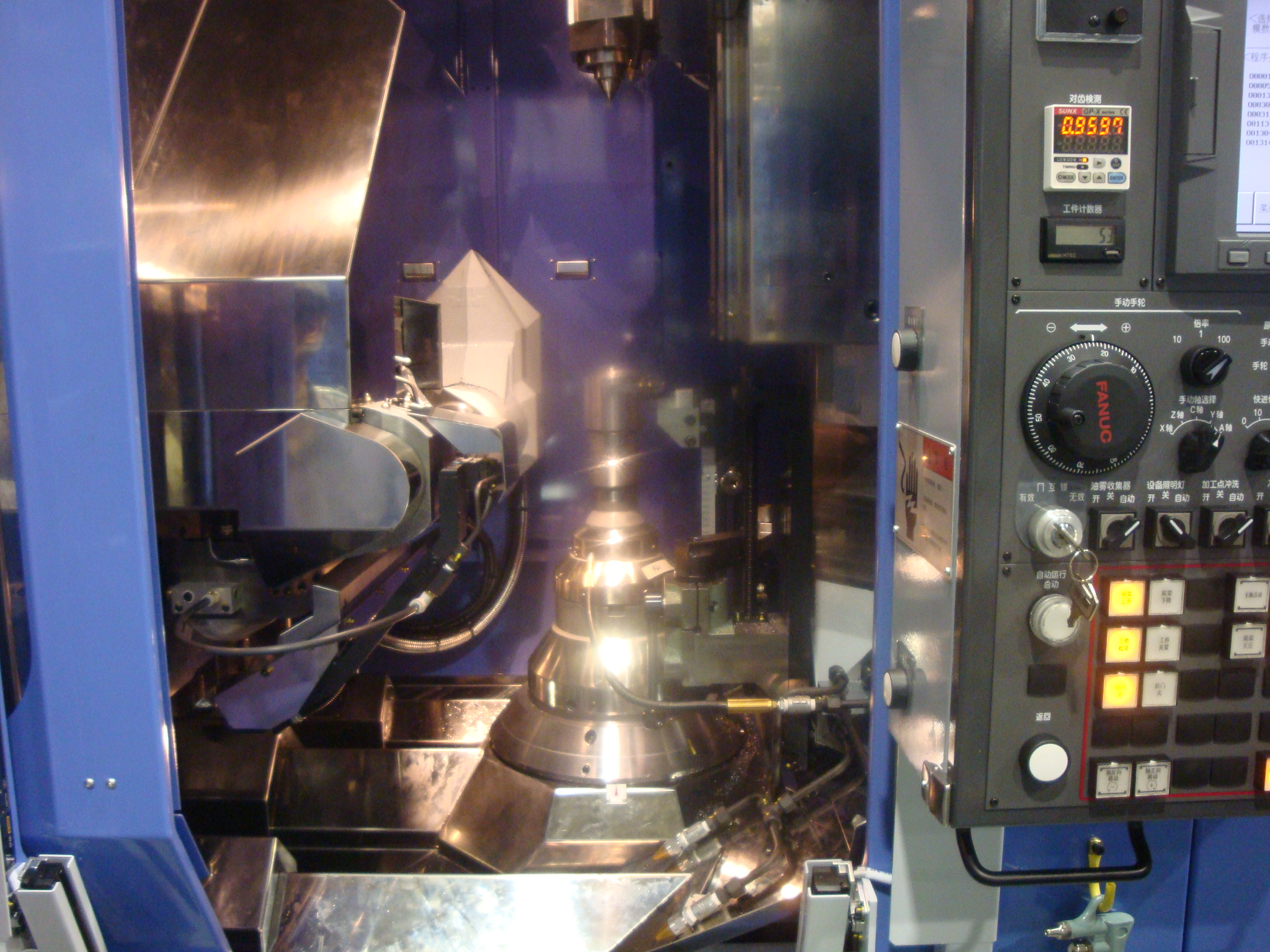

附一张硬切工装图

gbgbgb · 发表于 2010-7-4 14:53

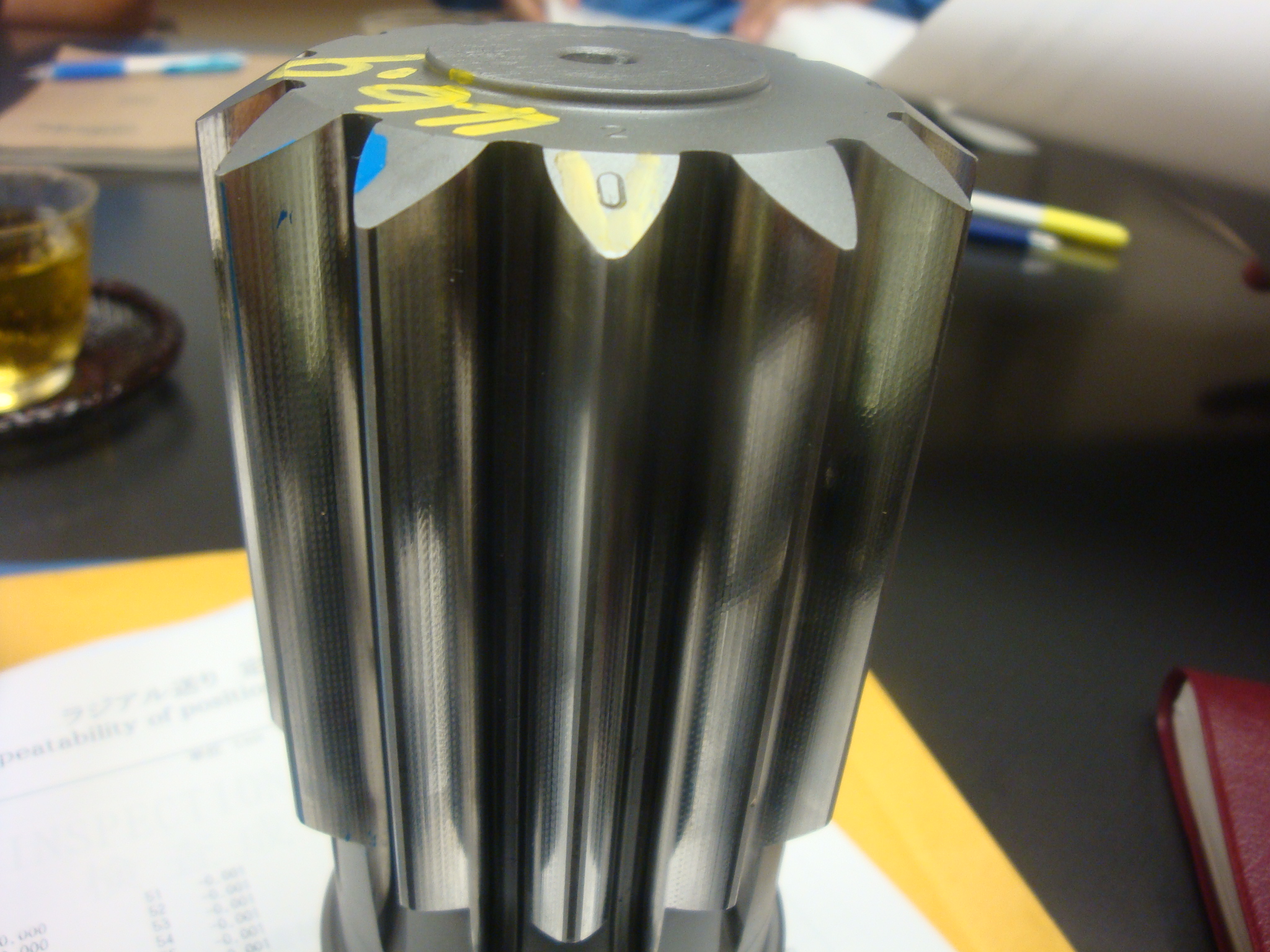

再发二张图片

gbgbgb · 发表于 2010-7-4 14:58

mikeytang · 发表于 2010-7-4 16:18

像是三菱的滚齿机

纪永君 · 发表于 2010-7-4 17:39

真的漂亮，是硬滚工艺吧，
曾经加工m25齿轮齿数33牙，齿轮长度700，螺旋角18度左右，渗碳淬火的齿轮，齿面硬度在HRC62.5-63°，单面的留刮量1.2，刀具采用两次刮削，成形如斯只因照片丢失，不能使大家一饱眼福，十分的遗憾

王工 · 发表于 2010-7-4 19:46

本帖最后由王工于 2010-7-4 19:49 编辑

回复 gbgbgb 的帖子

你好，滚齿机有没有自动对齿功能？哪里的，什么牌号，一般国产很难达到加工精度稳定在5-6级这个级别

gbgbgb · 发表于 2010-7-4 20:42

1。滚齿机有自动对齿功能，在滚齿机的刀架靠门边，在图片上能看到，硬滚前自动伸出，自动对齿。在调整机床时，在首件两个相邻齿两侧涂上色，再试切看加工痕迹，C轴（工作台）上调整补偿量，达到齿侧加工余量的均匀。
2。一次定位加工，加工余量热前比热后公法线大0。3mm，齿厚上单边大约有0。12mm。如提高热前齿坯精度，减小热处理变形，提高热后磨削加工精度，硬滚余量还可减小，对提高刀具寿命有帮助，减少成本。正在改进中，有结果告之。

王工 · 发表于 2010-7-4 22:08

回复 gbgbgb 的帖子

滚齿机是哪里产的，看精度不像是日本的，

小文静子 · 发表于 2010-7-5 11:10

我们出口的行星轮和太阳轮均采用滚剃工艺
