关于渐开线塑料齿轮设计制造方法的讨论

mrmrw

看到有网友问怎么学习齿轮设计。就啰嗦了一些供同行参考！

——————————
齿轮学习有两条路：

【1】基础理论学：这个需要比较的数学基础，可以从李特文教授的《齿轮几何与应用原理》开始学。——这条路适合做研究，掌握了基础理论，对自己以后的提高有很大的帮助，而且随着学习的深入，这些都是自信的基础。但是，这条路可能不适合绝大部分人。 因为靠数学来支撑学习的深度，很多人都会遇到天花板！
     对于强度理论，可以从大学机械专业的《机械原理》和《机械零件》开始学，这个比较容易入门；如果有兴趣，可以看看尼曼和温特的世界名著《机械零件》。再深入，可以从动力学教科书开始学，牛顿和胡克这对冤家可能是学习的人躲不过去的一道坎！牛顿第二定律和胡克定律看着很简单，但是能够深入研究一些复杂的系统，这个难度不算小！
【2】工程角度学： 一般都是先从渐开线齿轮开始学，只看齿轮手册中的计算公式来学习，结合自己工厂的需要，先搞懂渐开线齿轮的几何学和精度。如果想在几何学上学的仔细点，可以认真看ISO 21771； 精度看ISO 1328，强度看ISO 6336。 然后再学习蜗杆蜗轮，看ISO 10828， DIN 3974  和ISO 14521。在开始学习各种行星齿轮设计，可以看GB 33923-2017标准。——这些都是标准，计算方法也简单，借助KissSoft 或者MathCAD等专业齿轮设计软件或者是数学软件，可以解决大部分的工程应用问题。
   至于强度问题，由于材料限制，要根据自己的需要来学习相关的材料知识。如果是做金属的，那材料力学就是基础，借助Ansys等CAE工具可以进行静力学或者动力学的分析，当然如果学个Recurdyn等动力学软件，可以做更一步的动力学分析。
   做塑料的，就麻烦点，因为塑料的一些特性缺少规范和参考资料，只能借助金属齿轮和金属材料的一些概念来进行近似的分析。
  至此，已经能够解决大部分的行业基础知识了。
   如果还要深入，可以研究锥齿轮、面齿轮、非圆齿轮等。这些看工程的需要了。锥齿轮的几何学 GBT 43146（ISO 23509）、精度ISO 17485和强度GBT 10062等标准都有，但是估计只要专业搞锥齿轮的人才会深入研究的多，绝大部分人对这些都只能是知道一些皮毛了！
     这后面还会涉及的就是轮系的设计问题。轮系设计可以多学着抄板，看看大公司的一些设计样机。借助前面的齿轮几何知识，再结合数学软件，用数学工具串联轮系设计，那么就比较容易驾驭很多轮系的设计问题。——这些都是齿轮的几何和强度。 后面要根据工况要求，也就是强度要求，进行材料选型，然后再根据材料特性进行结构设计，从而得到一套完整的3D和2D图纸。——至此，这个时候就是前面知识转化的阶段，将所学的齿轮知识转成工程可识别的图纸，这个需要掌握三维设计工具，比如UG、 Croe、 Solidworks 等。绘制符合工程需要的图纸。
————————————————
   工程角度学，就是看标准，看手册，根据工作需要进行学习。 学会用工具来辅助自己学习，比如KissSoft、 MathCAD、 Ansys或者Recurdyn 、Solidworks或UG等。
  ————————————————————
   以上可以参考，根据自己个人情况进行学！

mrmrw

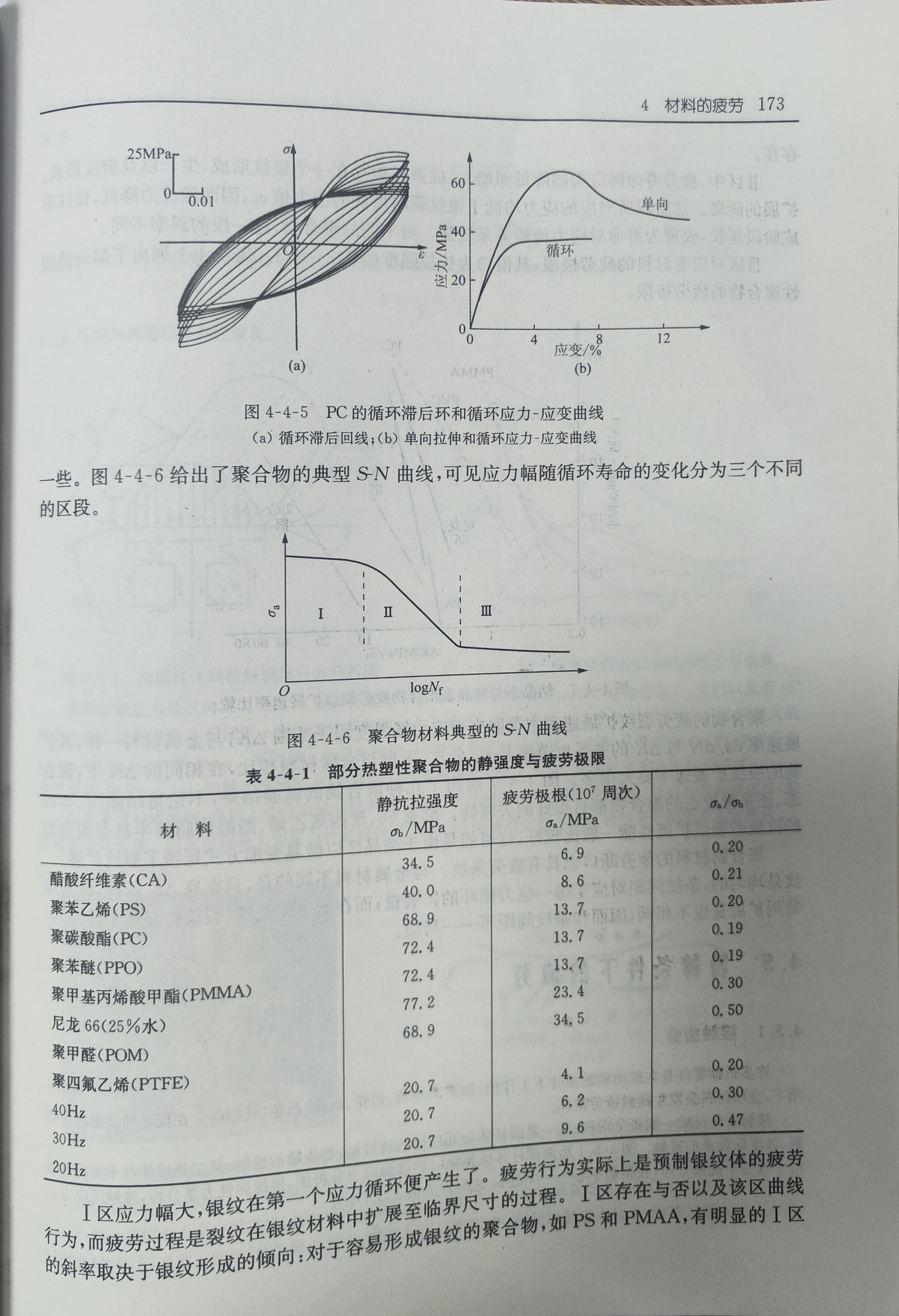

工程塑料的拉伸强度与疲劳强度的关系，可以参考这个表！

mrmrw

关于双联斜齿轮的旋向问题，一般是根据受力分析来进行选择的。

（1）对于小负载的双联斜齿轮，基于轴向窜动的考虑，可以考虑两个旋向。
（2）对于受载比较大的双联斜齿轮，需要考虑轴承轴向承载能力和公差设计。尽量选择同方向的旋向。

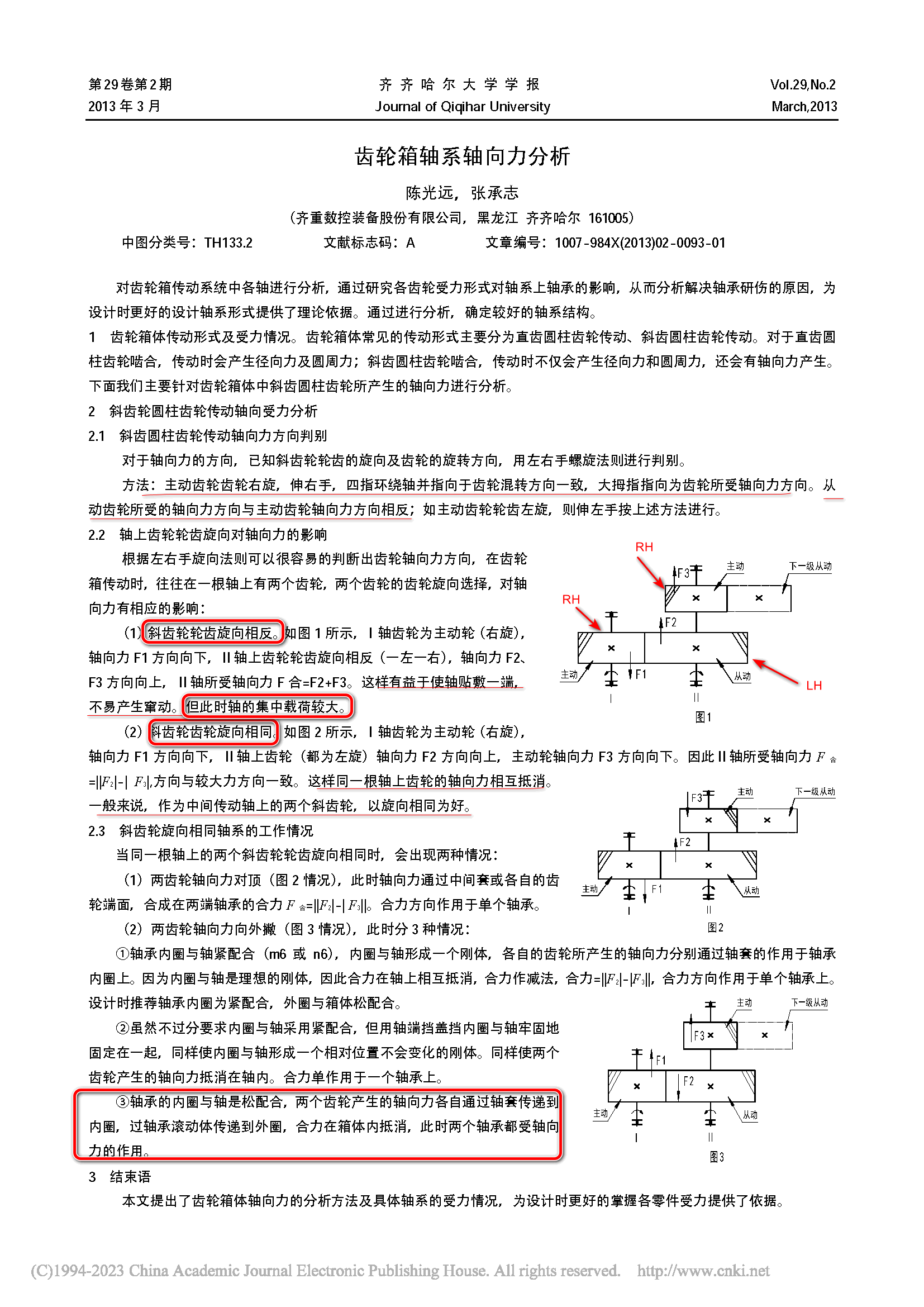

下面论文给出来判断的方法和结论，可以供设计时参考！

mrmrw

这个帖子，对于蜗杆斜齿轮的齿根强度校核，具有很好的参考价值。
————————
求助关于蜗杆斜齿轮副强度校核问题！
https://www.gearbbs.com/forum.ph ... &extra=page%3D1
结论是：有效齿宽=赫兹接触区域宽度+2*mn（模数）
————————
这个对于深入理解齿根弯曲应力的计算，是具有很好的帮助的！

mrmrw

第3份塑料齿轮的标准开始起草了。

————————————

——————————————
【1】第一份是精度标准：GB/T 38192-2019 注射成型塑料圆柱齿轮精度制 轮齿同侧齿面偏差和径向综合偏差的定义和允许值
【2】第二份是强度标准：GBT 44846-2024 塑料齿轮承载能力计算
【3】第三份是测试标准：塑料齿轮减速器试验方法。
从标准起草看，先是解决几何与品质检测的问题，然后是解决负载问题，接着是解决测试方法问题。从单个零件，到一对齿轮副，再到一个传动系统。这对于推动塑料齿轮行业的发展是非常有利的！

幸福飞翔

mrmrw 发表于 2025-11-1 08:12
第3份塑料齿轮的标准开始起草了。

————————————

塑胶齿轮受多重因素影响，有标准参考是好，但标准的制定的必须贴近实际，而这些标准可以说制定标准的人都搞不清，制定了标准又如何? 换句话说有总比没有强，呵呵一笑

幸福飞翔

就格里森多是讲制造，闭口不谈标准，再者就软件kisssoft也不会直接去把塑胶齿轮标准定义出来，kisssoft软件也是把塑胶齿轮莫些标准作参考，否则它就会把塑胶材料的物性释放出来了。

mrmrw

幸福飞翔 发表于 2025-11-1 08:34
塑胶齿轮受多重因素影响，有标准参考是好，但标准的制定的必须贴近实际，而这些标准可以说制定标准的人都 ...

标准不一定是完美的！

标准体现的是一种平衡和规范，是不同角度碰撞的结果！有标准，至少能让我们学到一些行业的知识！

mrmrw

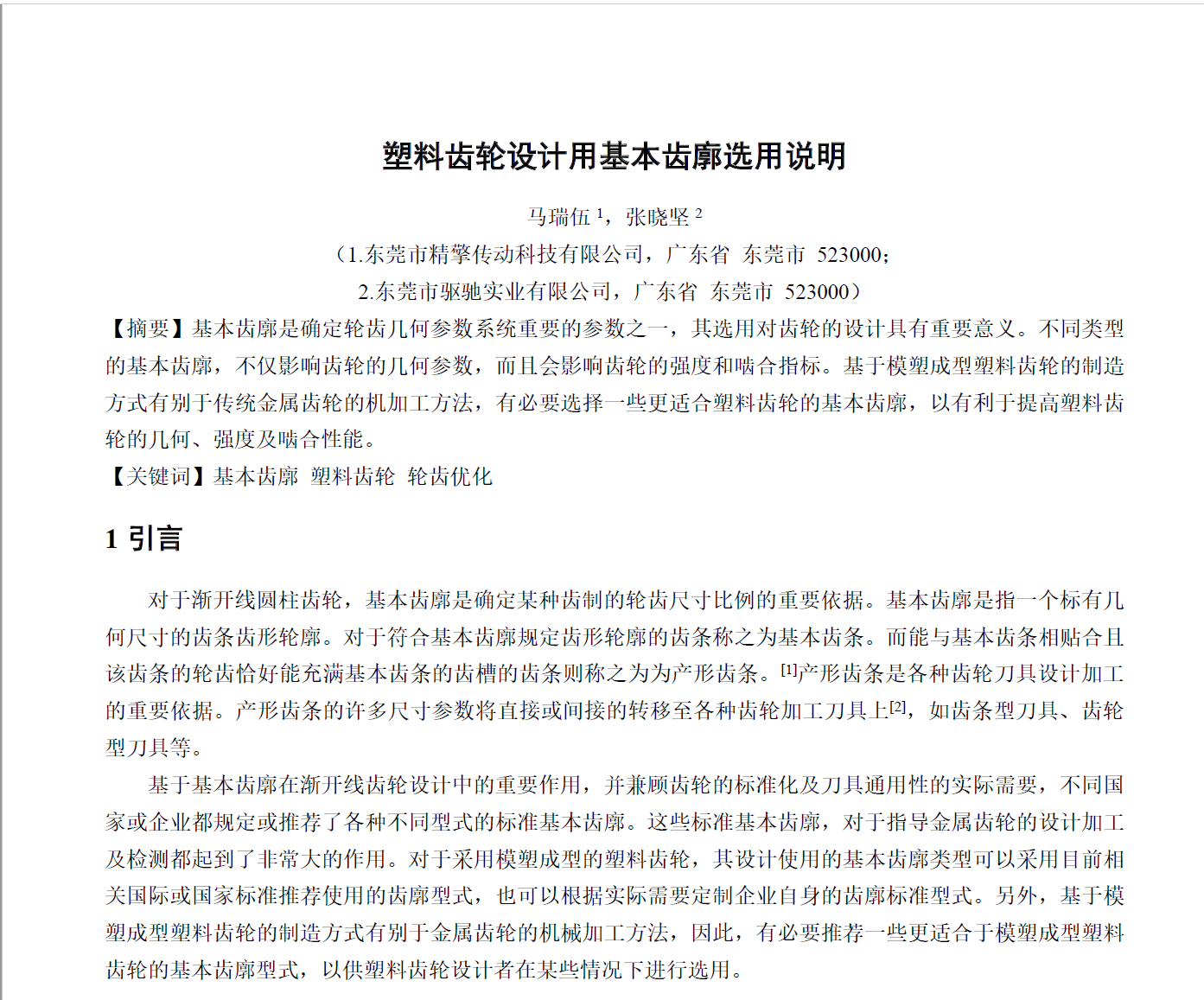

2025年重庆会议，写的一篇小论文，在这里贴出来！


塑料齿轮设计用基本齿廓选用说明 V4.pdf (513.73 KB, 下载次数: 1)

2025-12-29 11:34 上传

点击文件名下载附件

mrmrw

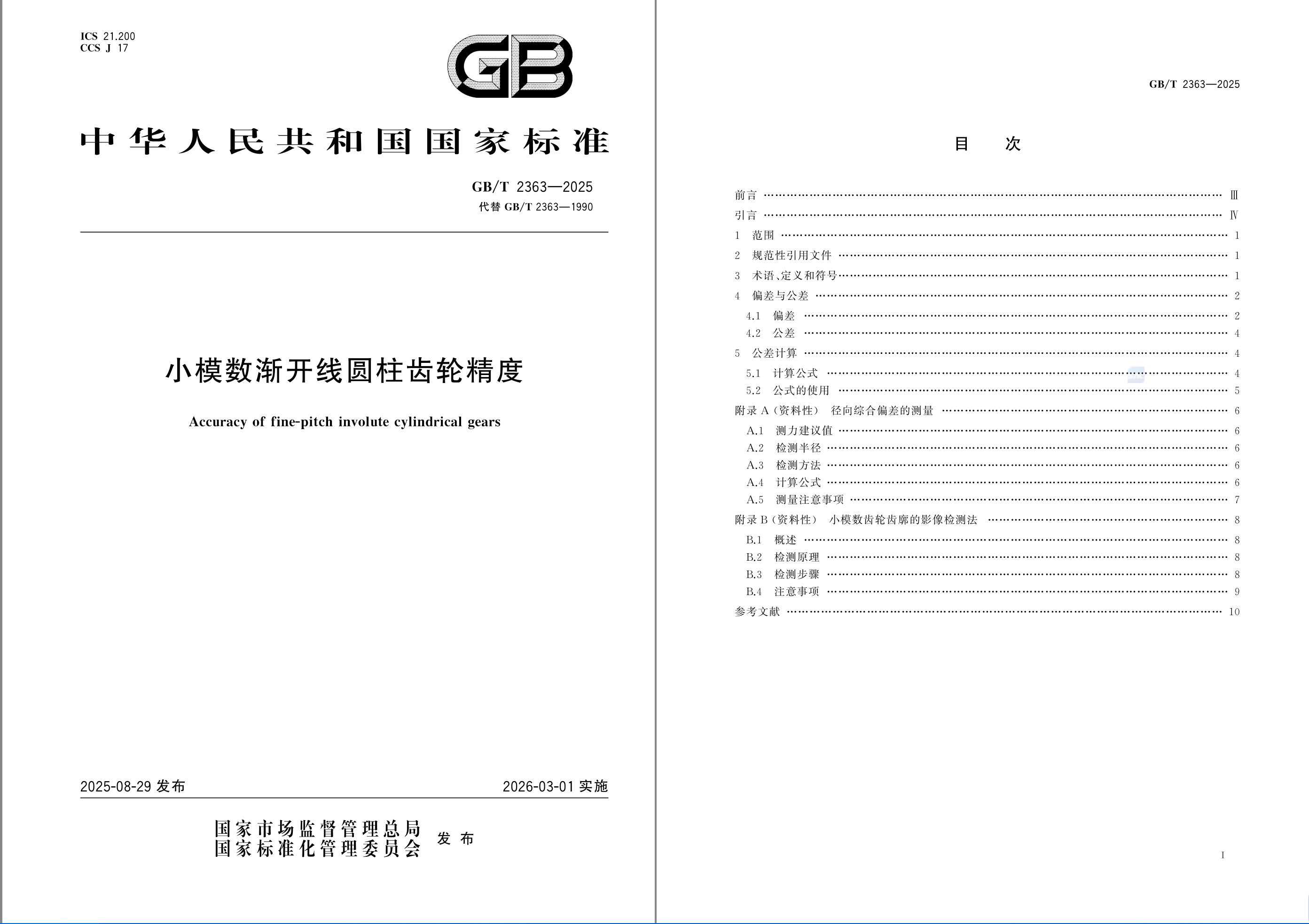

2025年，小模数齿轮精度标准做了更新，基本上是ISO 1328最新标准的扩展。

有些细节做了更详细的定义，比如检测半径，双啮测力等，这对于塑料齿轮而言，具有参考价值！

————————————————
标准参考如下：
GBT 2363-2025 小模数渐开线圆柱齿轮精度.pdf (1.93 MB, 下载次数: 4)

2026-3-6 08:29 上传

点击文件名下载附件
