版主是很牛！627楼的图片结构按说明确实很妙，只不过还没看明白其中的啮合关系，版主是否可以标上序号说一下啮合途径呢？纯机械的机构往往更显设计的功底，现在大多都是数控传动反而显得过程简单了。

mengdesheng · 发表于 2020-7-17 07:44

谢谢楼主分享这么多，很受用！

宁馨儿 · 发表于 2020-7-21 16:56

mrmrw 发表于 2020-7-16 13:46
你发的这种离合不是双向离合，是单向离合。
比如说：电机正转时，齿轮可以啮合，正常输出；当电机反转时 ...

不是的哦我发的这个就是你说的双向离合
行星齿轮可以绕着太阳齿轮转大半圈的比如电机从正转切换到反转，行星齿轮本来是在太阳齿轮的右侧，它就会绕着太阳齿轮转到左侧去，直到在左侧又跟输出齿轮啮合上。
电机停止时拨动输出齿轮就会带动行星齿轮和摆臂反转一个小角度就脱离了啮合这样输出端的转到就不会影响到电机了

mrmrw · 发表于 2020-7-23 09:34

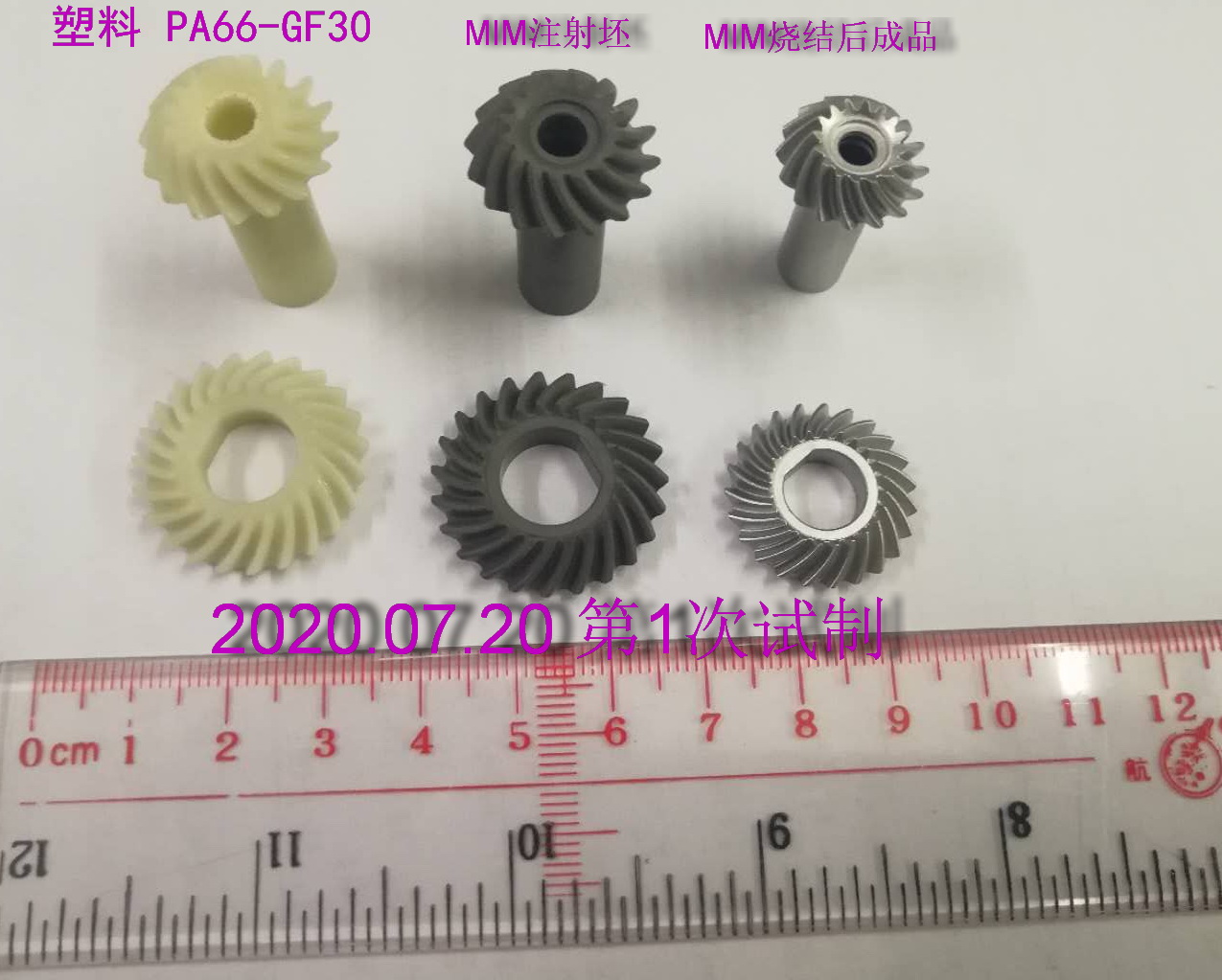

采用工程塑料和金属粉末注射成型技术制造的螺旋锥齿轮已经初步试制出来。
本次主要验证的几个问题有：
（1）等距螺伞齿轮，尤其是小齿轮的模具成型与旋转脱模问题。
（2）采用塑料制作等距螺伞相对比较容易，成型比较顺利。
（3）采用MIM工艺制作，由于注射坯材料很脆弱，在旋转脱模过程中容易出现问题。但是经试验验证，脱模还算顺利。
（4）MIM制作的注射坯经脱脂烧结后，即可得到MIM成品。从外观看，比较漂亮，但是精度还有点验证和修正。
********************************
经过几个月的努力，试验样品出来了，留个纪念！

章鱼_john · 发表于 2020-7-23 14:39

mrmrw 发表于 2020-7-8 09:13
再分享一个智能锁产品的设计。
这个产品的轮系设计难度不大，关键是结构设计。
在这个产品中，第2级是一 ...

627楼的这个轮系设计的机械离合装置，有点看不懂原理，不知道版主能不能讲解一下。

mrmrw · 发表于 2020-8-24 09:14

ISO 13281：2013与ISO 1328-2:2020两大标准时隔7年后完成！
自ISO 21771:2007标准公布之后，对应的几何精度检测标准更新是不可避免的。
ISO 1328-1在2013年之后更新了，新标准对几何概念的表述借鉴了ISO 21771标准的描述，使得齿轮几何学得到比较完善的统一！
但是ISO 1328-2则在7年之后的2020年终于出来了。
至此，圆柱齿轮三大几何标准得以圆满汇聚！
***********************

登录/注册后可看大图

BS ISO 21771：2007 齿轮—渐开线圆柱齿轮与齿轮副—术语与几何.pdf (1.51 MB, 下载次数: 0)
ISO 21771标准中的一些小错误在 2014版的DIN标准给予了更新和订正！

登录/注册后可看大图

DIN ISO 21771-2014.pdf (2.59 MB, 下载次数: 0)
**************************

登录/注册后可看大图

ISO 1328-1：2013.pdf (1.44 MB, 下载次数: 0)

登录/注册后可看大图

ISO 1328-2：2020.rar (13.44 MB, 下载次数: 0)
************************
完美收官！
************************
文件下载地址：
http://www.gearbbs.com/forum.php ... d=397497&extra=

2090511973 · 发表于 2020-8-25 13:58

有时间要一点点的看完这篇帖子

mrmrw · 发表于 2020-8-25 14:18

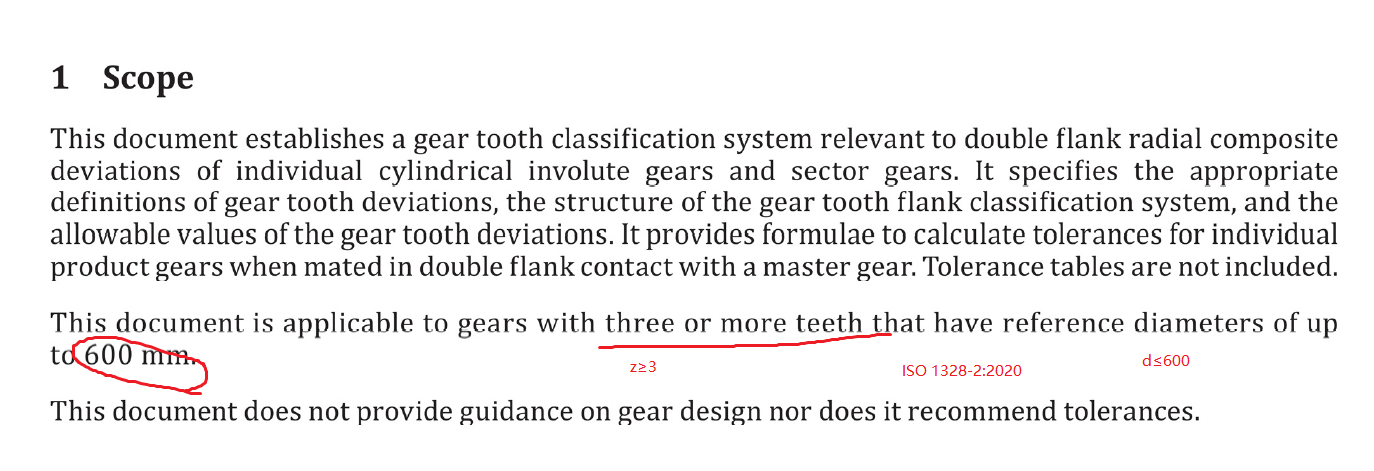

ISO 1328-1和ISO 1328-2两份标准中，对于齿数的限制是不同的。
1328-1规定的是最小齿数是5；而1328-2规定的最小齿数是3。

这是为什么？
关于渐开线蜗杆与渐开线斜齿轮的规定，目前还是存在一些模糊的地方。
在克林贝格P26检测时，当z=1时只能检测蜗杆；当z≥2时，既可以按照蜗杆检测，也可以按照斜齿轮检测！
由此就有2种不同的判断标注，比如渐开线圆柱齿轮的ISO 1328，蜗杆的DIN 3974。
？？？？？？？？？？？

mrmrw · 发表于 2020-9-17 14:32

关于塑料齿轮的4分VDI标准终于集齐了，而且都是高清德英双语版！
看着比较爽啊

分享出来！
文件比较大，分卷压缩！

VDI 2736.part1.rar (20 MB, 下载次数: 44)

VDI 2736.part2.rar (20 MB, 下载次数: 20)

VDI 2736.part3.rar (20 MB, 下载次数: 18)

VDI 2736.part4.rar (20 MB, 下载次数: 21)

VDI 2736.part5.rar (20 MB, 下载次数: 20)

VDI 2736.part6.rar (3.99 MB, 下载次数: 20)
***************
有时间翻译一下！

mrmrw · 发表于 2020-9-18 08:22

VDI 2736标准是目前比较新也是比较完整的介绍塑料齿轮强度的技术文献。
另外，日本也有一份塑齿的强度校核标准，可以参考！

JIS B 1759-2013 圆柱形塑料齿轮轮齿弯曲强度的评估.pdf (4.9 MB, 下载次数: 51)
