关于渐开线塑料齿轮设计制造方法的讨论

mrmrw

最近发现很多线割的人问：你绘制的齿形是样条曲线或者是多段线的，线割无法识别！
现在将这个问题发出来。
（1）CAD自身可以将多段线转成样条曲线，然后找燕秀工具箱中的线割功能可以将将样条曲线转成圆弧。

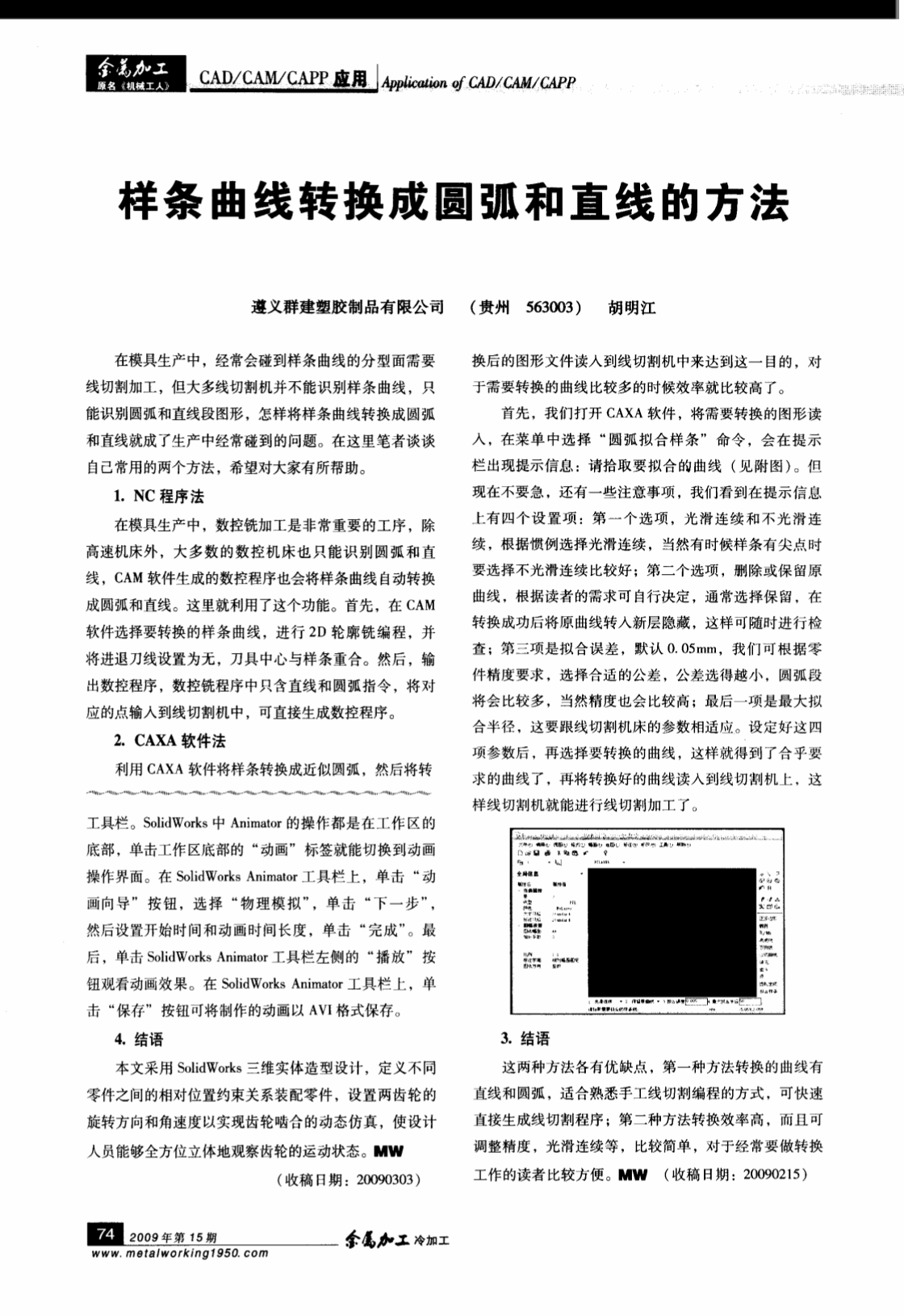

（2）如果是样条曲线，那还可以采用下面论文给出的方法处理。

fzh1987

感谢楼主  正在这个方向上努力

科迪

好东西，顶一个。

mrmrw

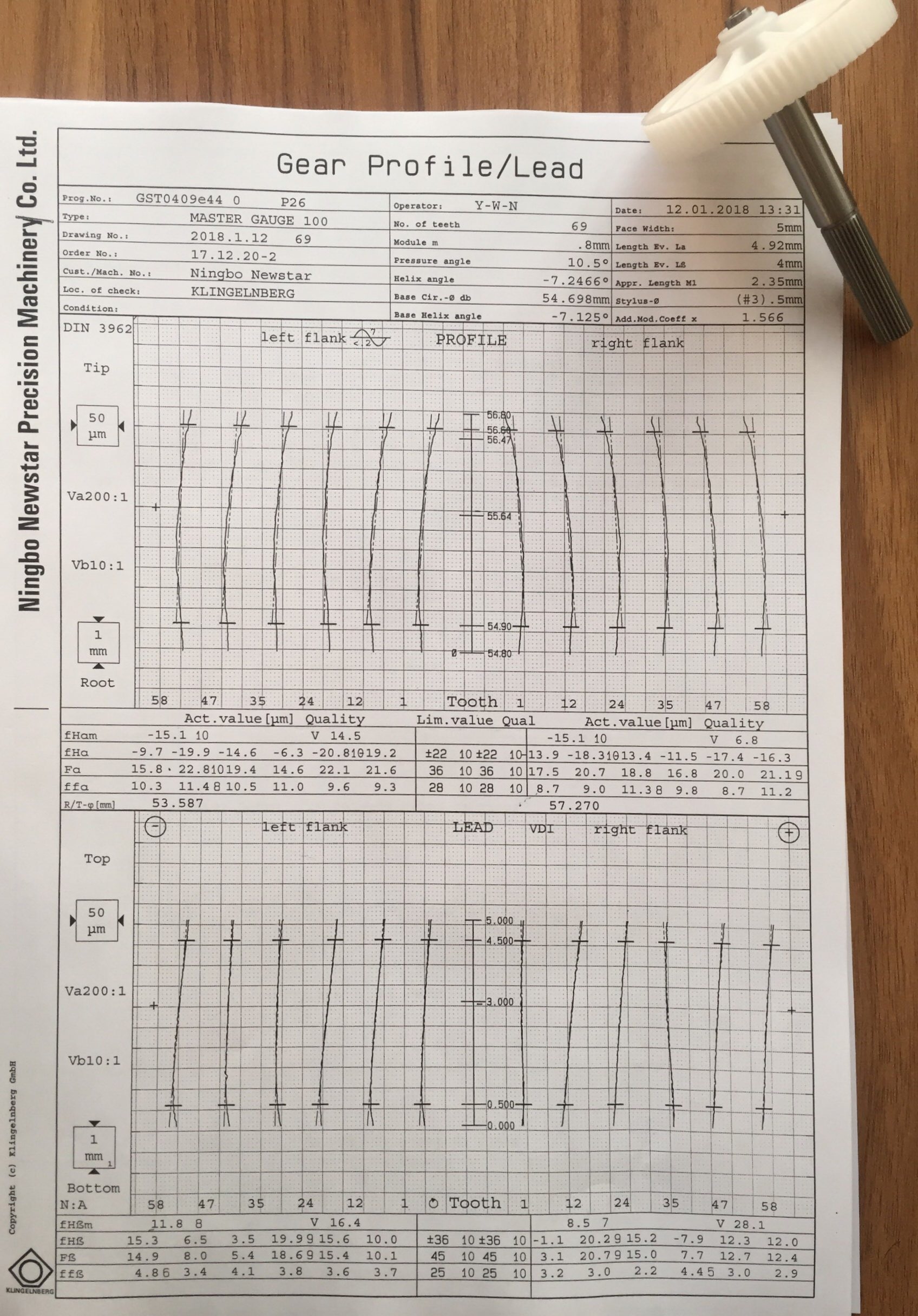

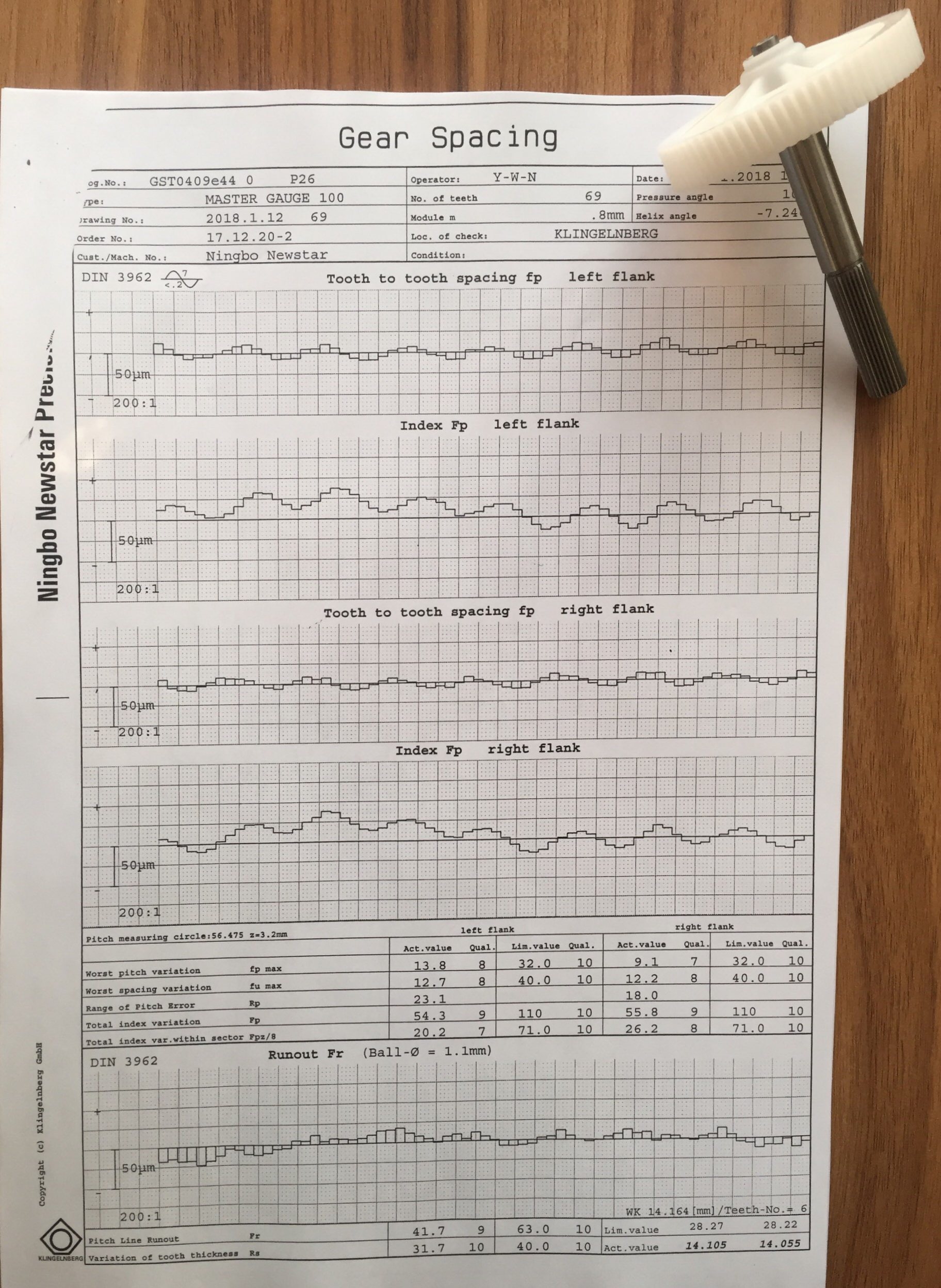

塑料斜齿轮的齿形修形已经很好的实现了。根据T1的试模结果修正T2的模具型腔，得到的齿形修凸结果是很明显的。外径58mm的斜齿轮，修凸后精度检测结果如下所示：  另外，加强筋的结构导致齿距累积偏差波动非常有规律，这也从侧面反映了塑料齿轮的齿距精度跟结构有非常大的关系。如果修正结构，齿轮齿距偏差将进一步降低，而且可以降低Fr的数值，从而整体上提高塑料齿轮的精度。

lqm-11

好资料，以前只知其然不知其所以然的，还有未见过的，在这里都学习到了，谢谢分享

mrmrw

2019年已经到了，这个帖子在2018年没有做多少的更新了。
2018年的下半年，由于手机伸缩摄像头驱动模块的原因，接触了MIM齿轮，从而对MIM工艺增加了一些新认识。
MIM作为粉末冶金与注塑成型两种工艺结合的一种新工艺，对于微小的齿轮，在塑料齿轮强度达不到的前提下，采用MIM工艺来制作金属齿轮，是一种不错的选择！
如果说塑料齿轮的出现，是齿轮材料的一次革命，那么MIM齿轮的出现，则是对齿轮工艺的一次革命，也是注塑工艺与金属材料的结合推动了齿轮的又一次进步！

mrmrw

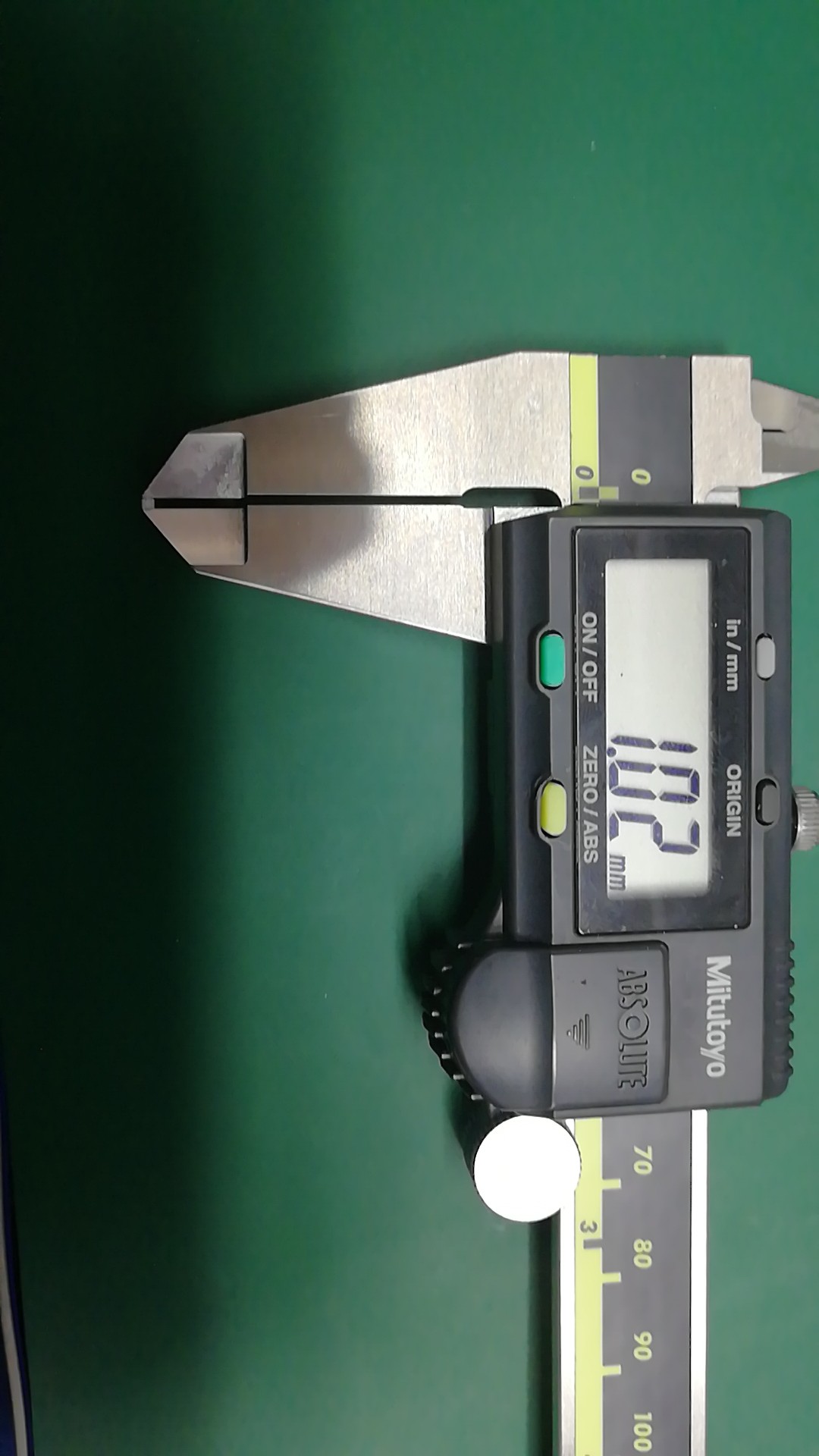

对于塑料齿轮，目前已经做出来的尺寸可以做到1mm直径一下的，模数可以做到0.05mm。
下面是我做出来的模数m=0.09的直齿轮，直径Φ1.12mm。
对于这种小齿轮，只有大批量生产才能意义，可以用于仪表类的齿轮箱中！

mrmrw

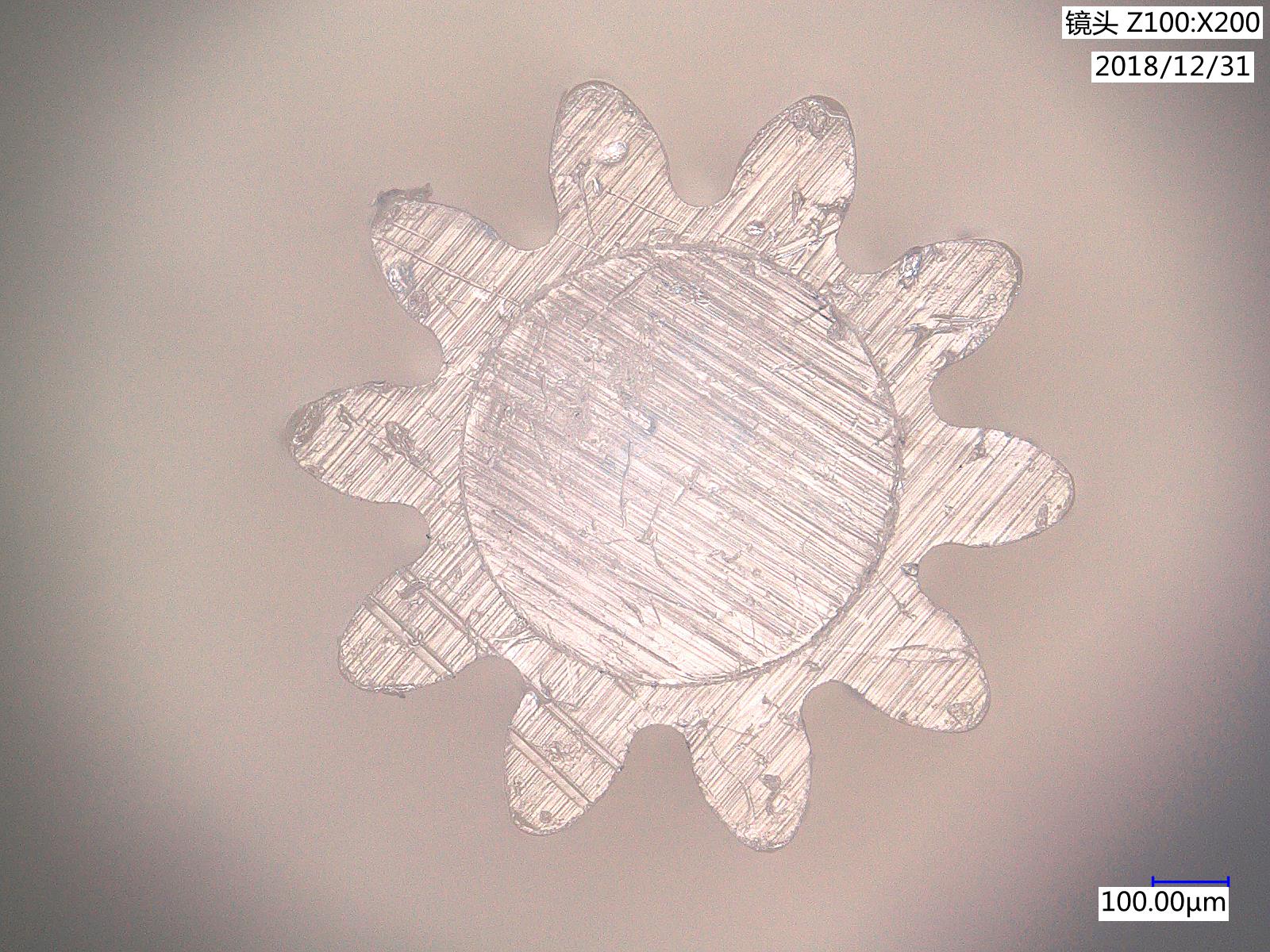

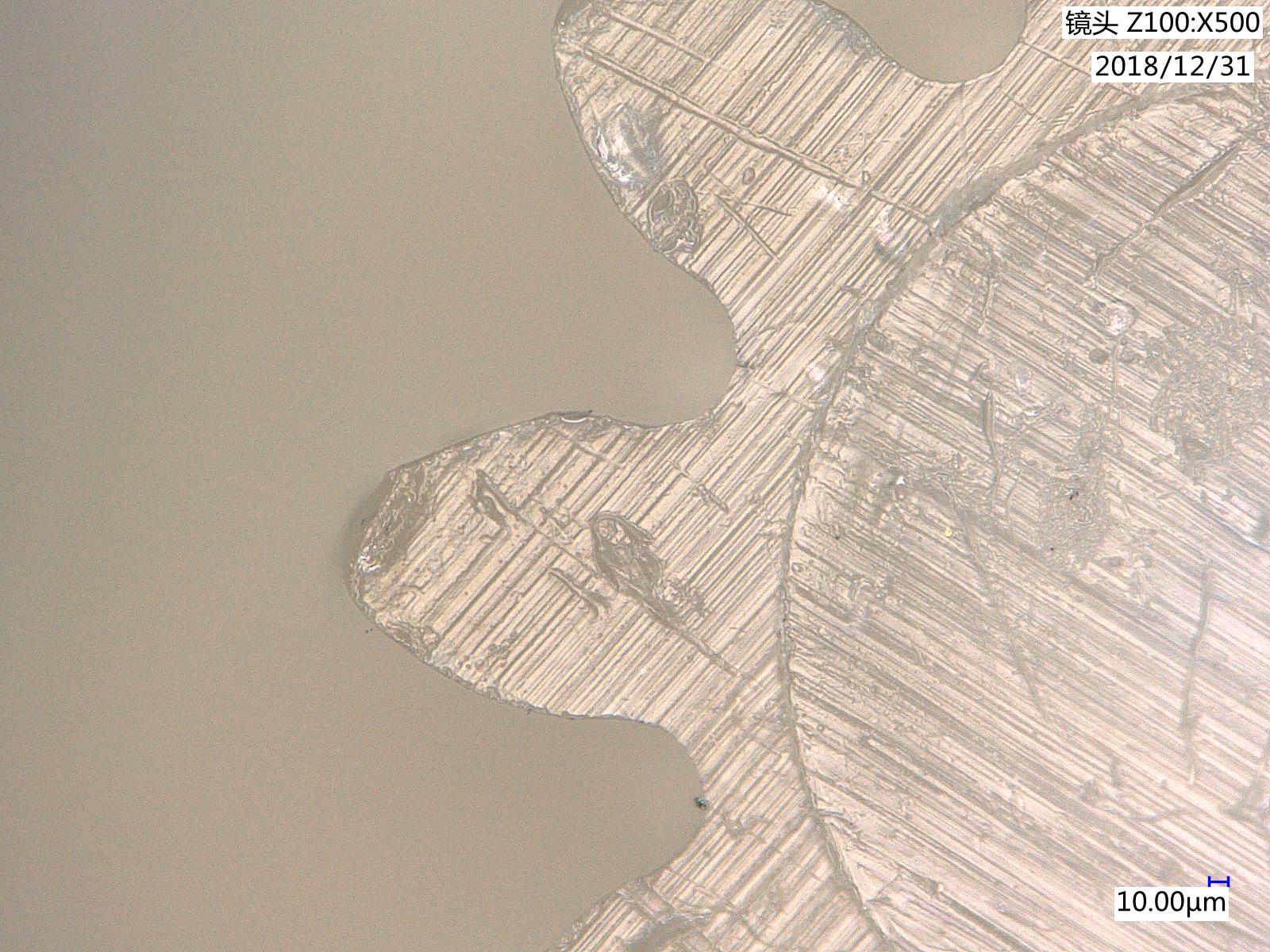

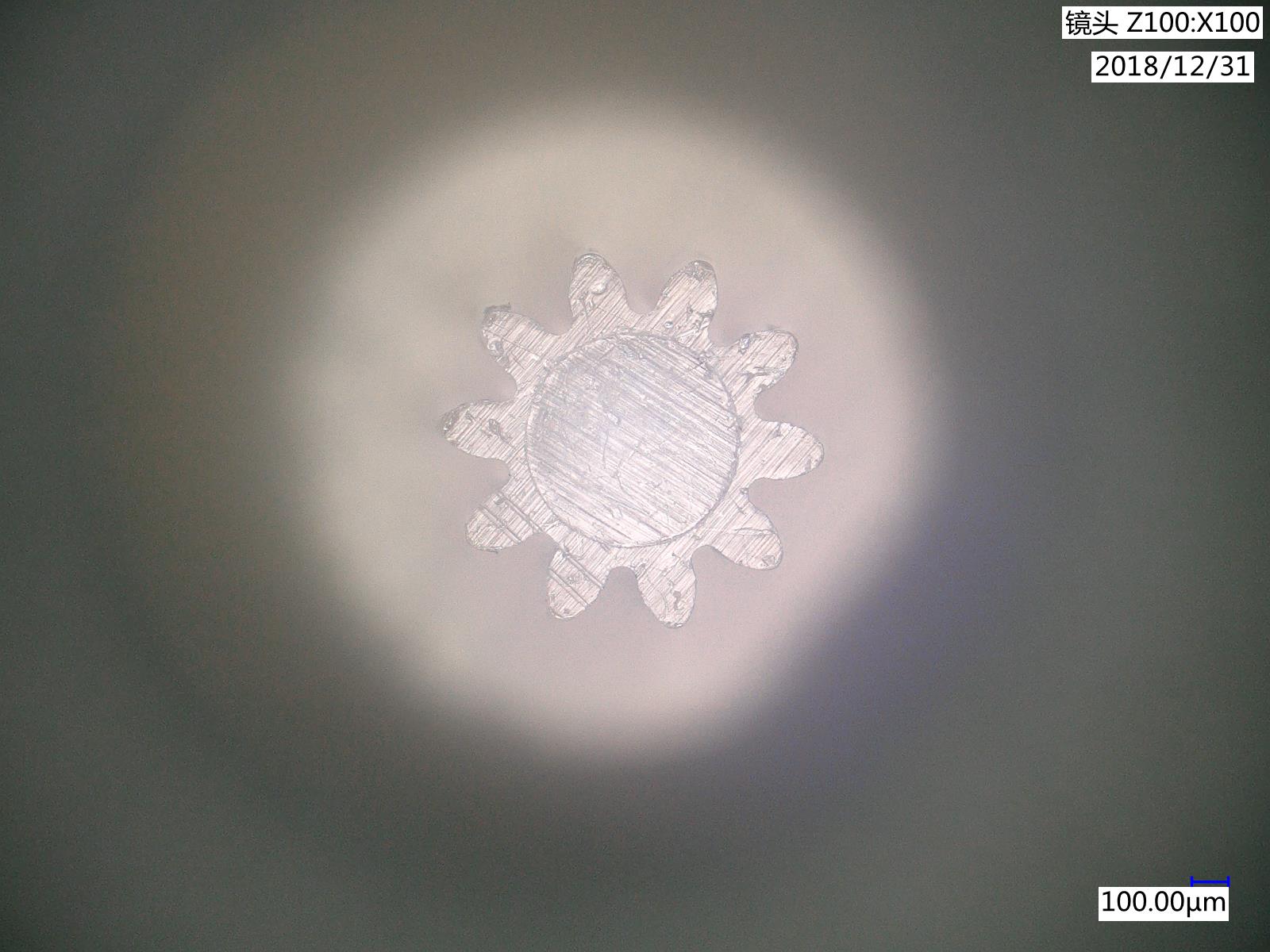

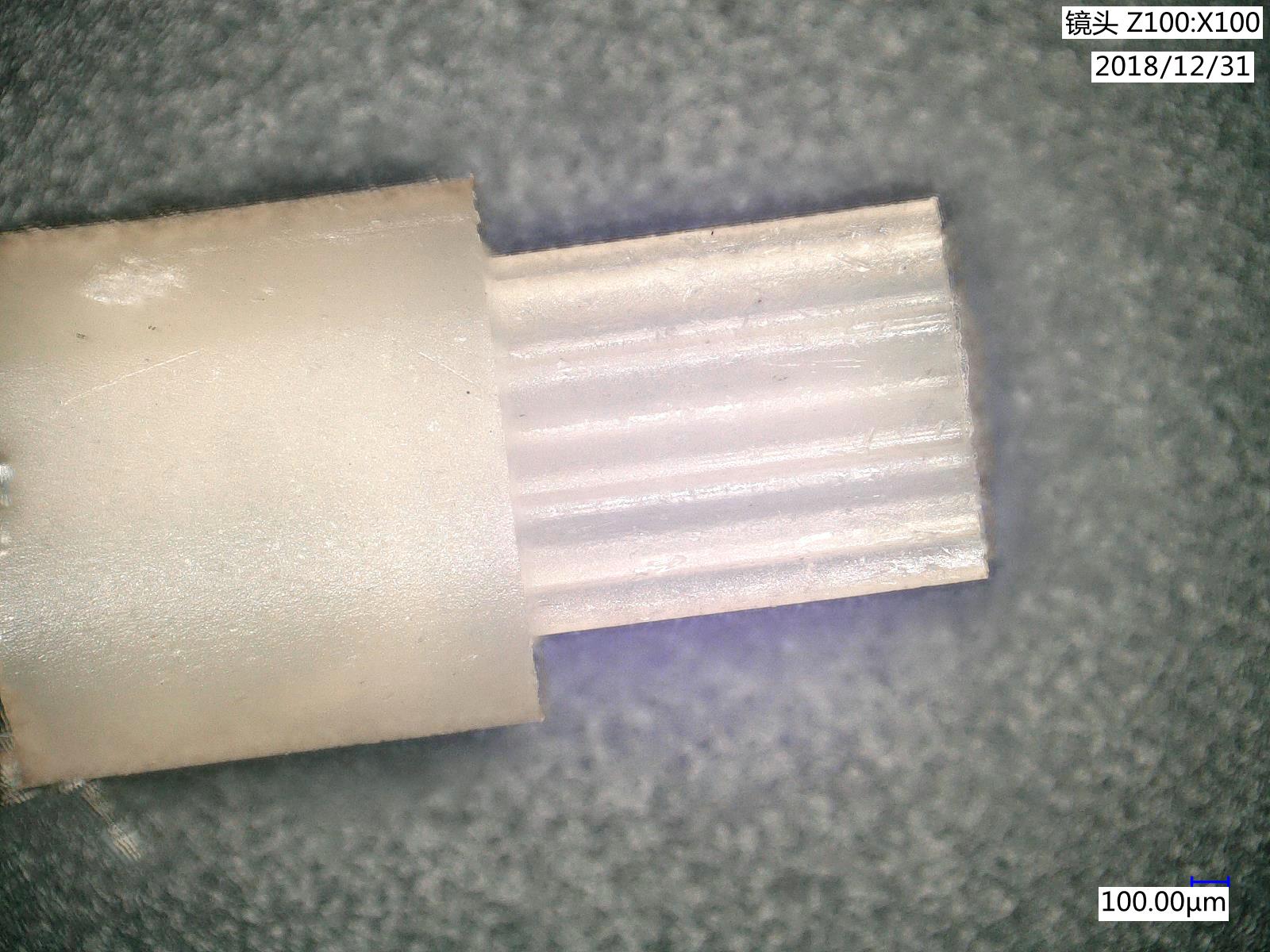

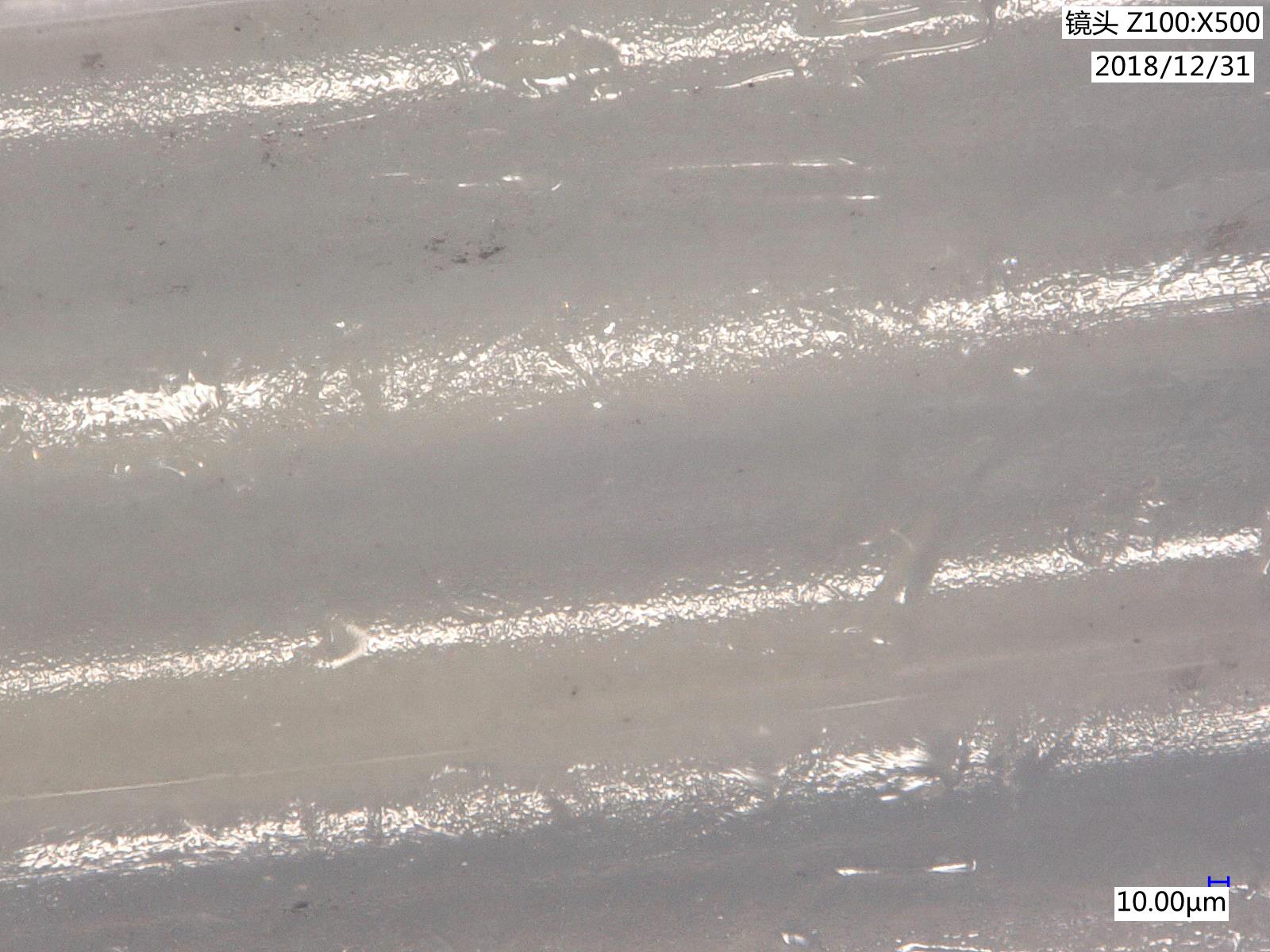

对于微小模数的塑料齿轮，放大一定倍数后观察齿面是常用的一种方法。
我把年前做的小齿轮放大后的图片发上来，供大家参考！

484455184

mrmrw 发表于 2012-8-10 08:31
没有想到很多人都问蜗杆斜齿轮的啮合设计方法，下面我给出一个例子！

（1）几何参数

版主你好：能否告知几何参数中的齿根尺寸8.947是如何计算的？谢谢！


补充内容 (2022-3-25 09:40):
哪位能 帮忙说明一下，谢谢！

songjinfei

mrmrw 发表于 2009-10-30 12:57
关于齿轮径向变位和切向变位的理解，大家给指点一下，我想把这两种变位推广到渐开线圆柱齿轮的设计上。

齿轮径向变位后实际是选择了同一基圆渐开线的不同部位。我认为也可以理解为：实际上也是同一基圆渐开线，压力角变大的的齿轮的一段 弧。
