【讨论】关于渐开线圆柱齿轮变位系数分配方法的讨论

mrmrw

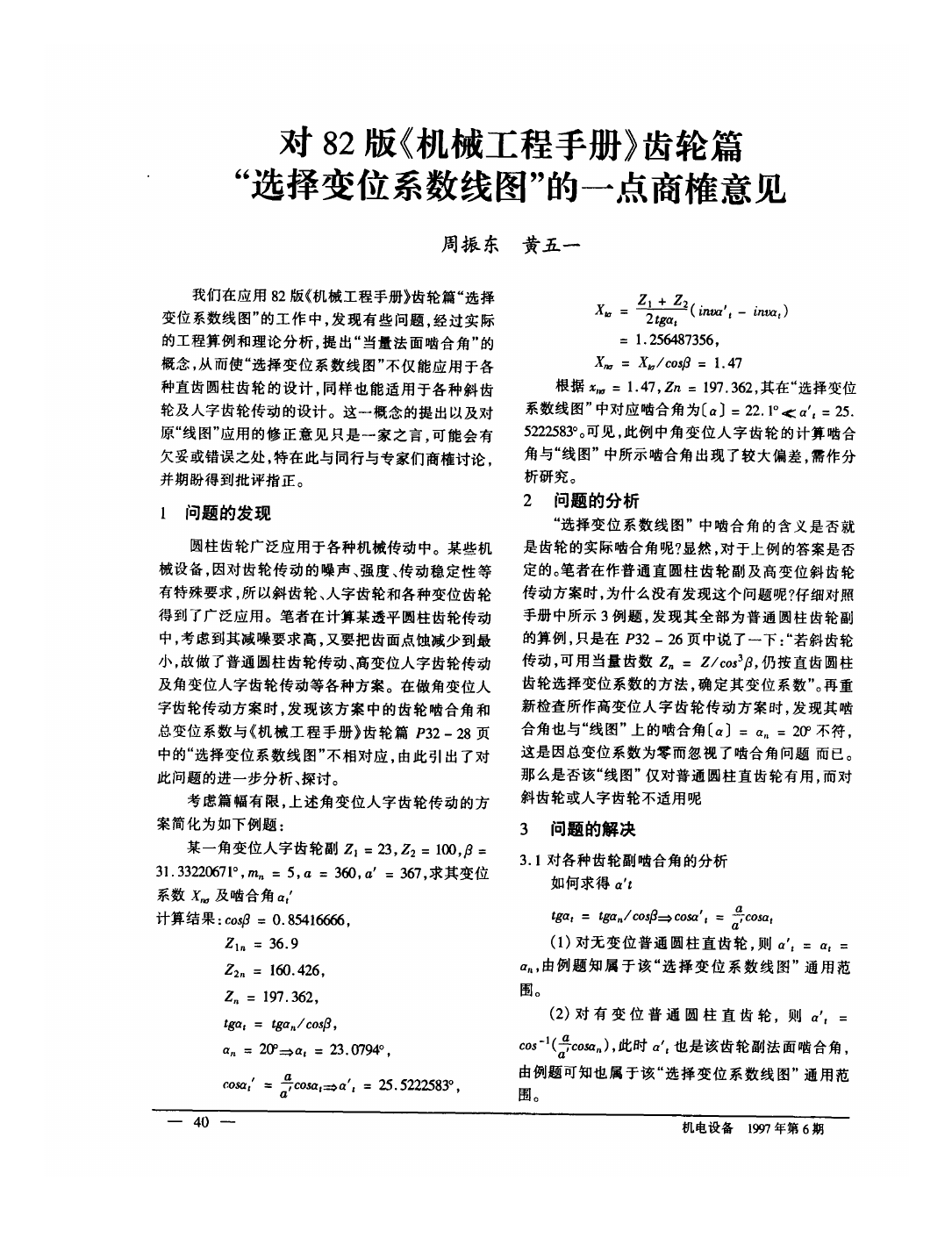

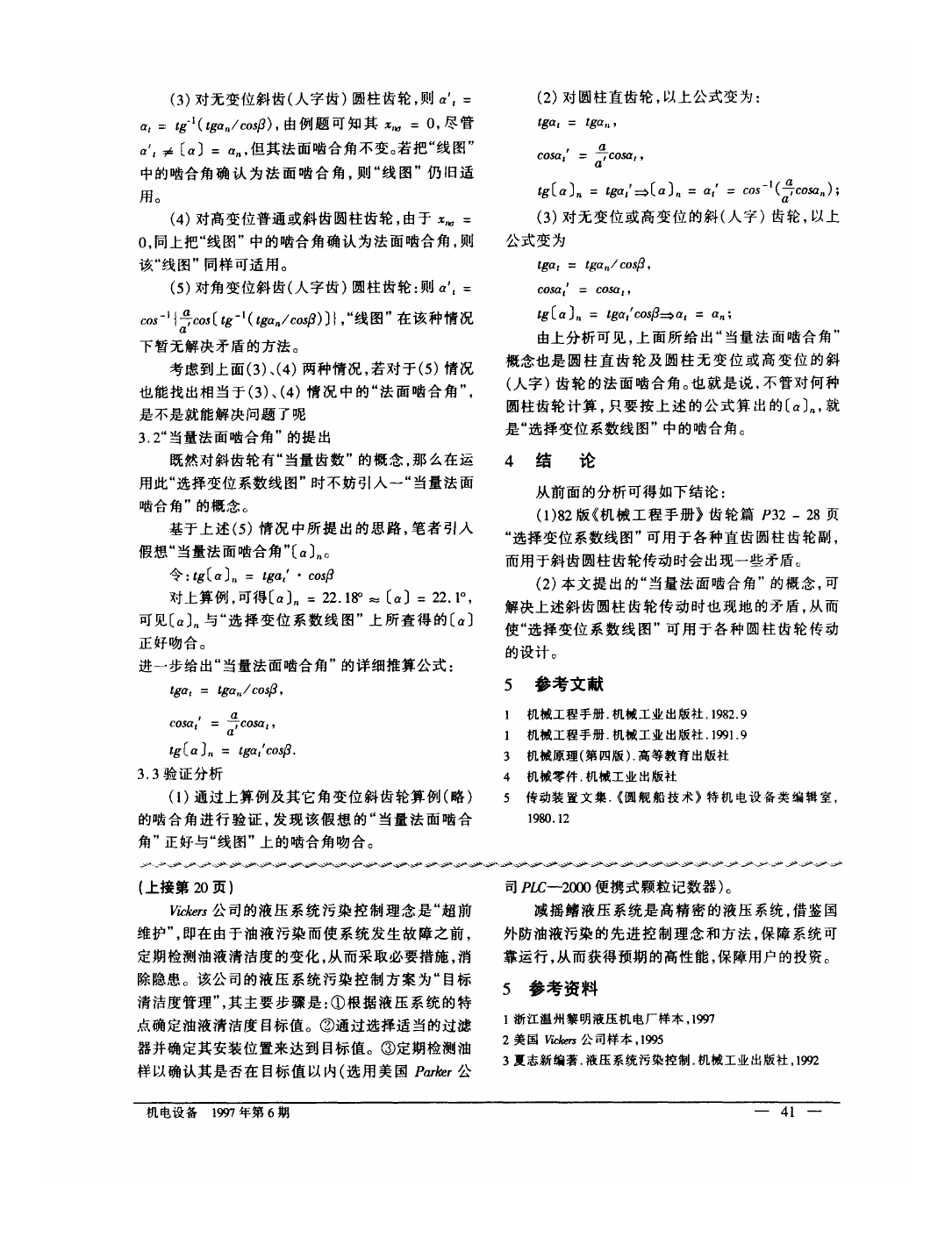

哈工大法只能适用于直齿轮，这个问题在1997年就有人发现了，但是发现的作者却又提出了一个新的概念。其实这是没有必要的，直接采用等滑动率发就行了。引入新概念并不能解决该法存在的问题。

myT9981

楼主说的天花乱坠，最好来点干货。楼主的大帖我从头看了一遍，但对18楼所提的请求你一字不提，怎能说的过去？况且这个问题站长还给了加分，你这样视而不见作为人的基本礼貌还有吗？你不要对我发火，本人只是说了句公道话。。。你还是把18楼的问题说一下，让我们真正看一下你的实力。

mrmrw

myT9981 发表于 2017-3-11 23:08
楼主说的天花乱坠，最好来点干货。楼主的大帖我从头看了一遍，但对18楼所提的请求你一字不提，怎能说的过去 ...

对于多个外齿轮连续啮合的变位系数，我个人是这么建议的：
（1）优先考虑采用高变位分配，这样最简单，也不容易出问题，只要保证小齿轮满足基本的根切或齿顶变尖的约束条件就好，在此条件下可以尽量考虑采用等滑动率分配。
（2）对高速级优先考虑采用等滑动率分配，低速级可以考虑采用等强度或DIN 3992法来分配。
******************************
给个例子：
基本参数：
  z1 = 15; z2 =20; z3 = 35;
mn =1, αn = 20°， β =0°。
********
通过调整中心距，设定：aw1 2= 18;  aw2 3= 27.5.
变位系数分配： xn 1 = +0.3485 ;  xn2 = +0.2007; xn3 = -0.2007.

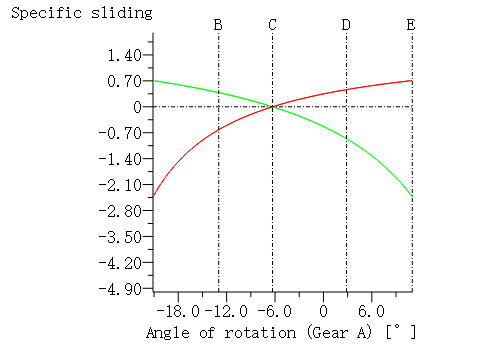

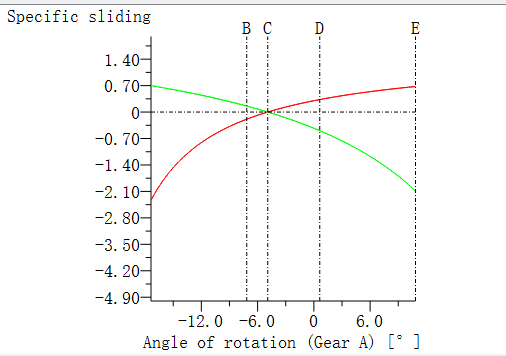

滑动率计算结果如下：

mrmrw

对多个齿轮连续啮合的变位系数的算法，我没有去深入研究或写成代码。有时间搞一下，主要是这种齿轮副应用的不多，故而没有怎么留意！

ukst888

跟着版主学习了

lujun123

看了一下午。非常感谢你的无私奉献。

liuguangro73031

寻找了一段时间，学习

hujun2512758

一起研究研究

fuguangyi

mrmrw 发表于 2013-4-11 09:02
PD 6457 ：1970标准是一个与DIN 3992:1964，ISO/TR 4467:1982， VSM 15525:1961非常相近的一份齿轮变位分配 ...

再次学习变位系数分配：举例： z1 = 10, z2 = 40;在满足εα = 1.2 的条件下分配变位，将导致啮合干涉，此时计算的重合度是没有意义的！

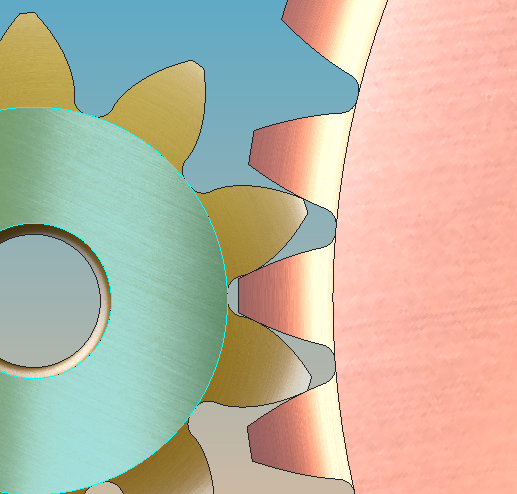

我做了分配：Z1=10 Z2=40 M=2 当设计中心距=51.945 X1=+0.617 X2=+0.48223 时,重合度εα = 1.2，并没有出现啮合干涉啊：

老田齿轮

很详细，也很实用！
