【讨论】关于渐开线圆柱齿轮变位系数分配方法的讨论

mrmrw

boyx2008 发表于 2015-8-7 11:39


登录/注册后可看大图

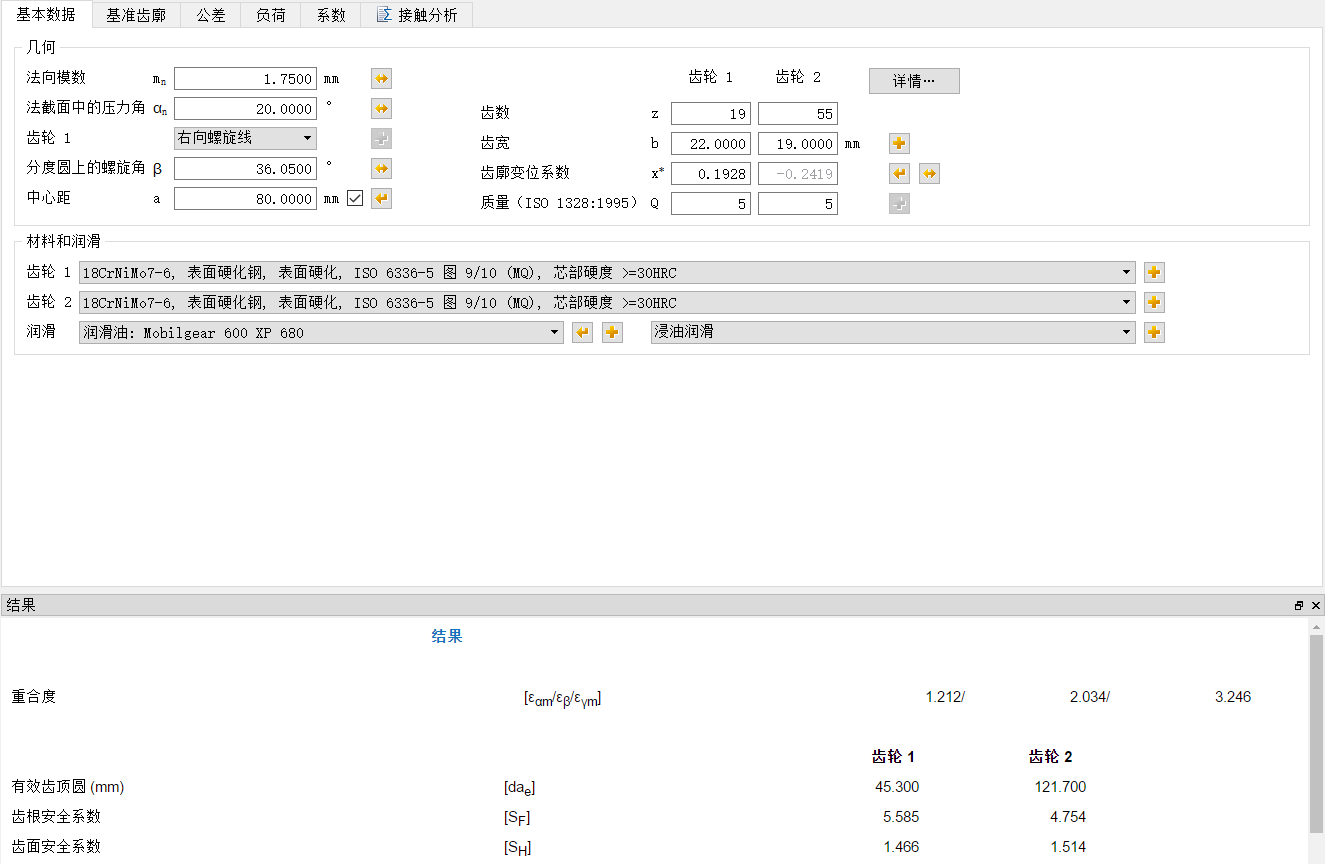

楼主这用的是啥软件，求下载，ＱＱ115461040

自己写的，在niuershiye版主的软件中就有！

wangqingbin

变位系数分配，在国内没人研究，也没提出过任何公式，即使提出过，也没有经过验证。国外早在30年代就有研究成果了，只不过从不同的角度（降噪，弯曲强度或寿命增加，滑移-------）提出很多公式和方法。我认为还是洋为中用吧。

mrmrw

wangqingbin 发表于 2015-8-18 21:50


登录/注册后可看大图

变位系数分配，在国内没人研究，也没提出过任何公式，即使提出过，也没有经过验证。国外早在30年代就有研究 ...

哈工大法不就是国产的嘛？！只不过是只能用于直齿轮而已，而且是标准基本齿廓的齿轮才行的！

疯狂毛毛虫

小弟新人~拜读前辈研究结果！

zsj2195

这个变位系数的研究有很多研究生毕业论文，可以略作参考。9年前帮一个朋友写点计算公式的时候有看到过，有一些理论基础，但是忘记了论文名称。

mrmrw

哈工大法只能适用于直齿轮，这个问题在1997年就有人发现了，但是发现的作者却又提出了一个新的概念。其实这是没有必要的，直接采用等滑动率发就行了。引入新概念并不能解决该法存在的问题。

myT9981

楼主说的天花乱坠，最好来点干货。楼主的大帖我从头看了一遍，但对18楼所提的请求你一字不提，怎能说的过去？况且这个问题站长还给了加分，你这样视而不见作为人的基本礼貌还有吗？你不要对我发火，本人只是说了句公道话。。。你还是把18楼的问题说一下，让我们真正看一下你的实力。

mrmrw

myT9981 发表于 2017-3-11 23:08
楼主说的天花乱坠，最好来点干货。楼主的大帖我从头看了一遍，但对18楼所提的请求你一字不提，怎能说的过去 ...

对于多个外齿轮连续啮合的变位系数，我个人是这么建议的：
（1）优先考虑采用高变位分配，这样最简单，也不容易出问题，只要保证小齿轮满足基本的根切或齿顶变尖的约束条件就好，在此条件下可以尽量考虑采用等滑动率分配。
（2）对高速级优先考虑采用等滑动率分配，低速级可以考虑采用等强度或DIN 3992法来分配。
******************************
给个例子：
基本参数：
  z1 = 15; z2 =20; z3 = 35;
mn =1, αn = 20°， β =0°。
********
通过调整中心距，设定：aw1 2= 18;  aw2 3= 27.5.
变位系数分配： xn 1 = +0.3485 ;  xn2 = +0.2007; xn3 = -0.2007.
滑动率计算结果如下：

mrmrw

对多个齿轮连续啮合的变位系数的算法，我没有去深入研究或写成代码。有时间搞一下，主要是这种齿轮副应用的不多，故而没有怎么留意！

ukst888

跟着版主学习了
