内啮合油泵的内外转子用粉未冶金好

低调

hyfjy 发表于 2012-8-12 13:35


登录/注册后可看大图

传上你所要求的基本参数，或者你们的模型二维图，我可以重新设计一套参数，做一个试试。谢谢。

我已发给你了，就是上面那套图纸··希望你能将CAD格式的二维图 发给我··谢谢

hyfjy

[attach]58916[/attach]

1311.rar (154.11 KB, 下载次数: 70)

2012-8-14 21:04 上传

点击文件名下载附件

传上才计算的一套参数及文件：

低调

hyfjy 发表于 2012-8-14 21:05


登录/注册后可看大图

谢谢费老师····不过你给的参数 怎么跟你第一次计算的结果不一样啊？  有点小疑问···

低调

可不可以把你第一次计算的那个 图形也发给我啊···就是那个偏心距4.21 的··

hyfjy

每次计算都不留记录的，想起来算一下，所以基本参数恐怕会变的，但我注重的是设计本身，也就是任何参数，只要合理，都能做出较好的模型。谢谢。

低调

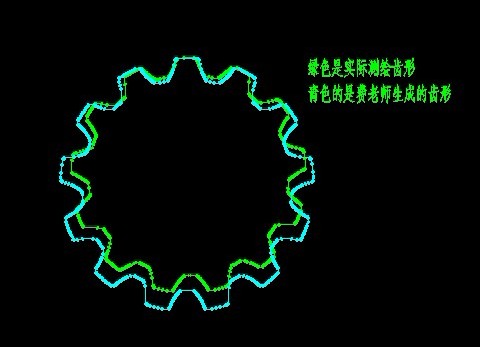

这个是我测绘的齿形 和你设计的齿形的对比，你看下··

hyfjy

低调 发表于 2012-8-15 21:46


登录/注册后可看大图

这个是我测绘的齿形 和你设计的齿形的对比，你看下··

你是测绘的，一般说，不重新设计计算的都不可靠，我是重新设计的，要可靠得多的共轭齿形。你能用测绘的图作一个共轭的模型给我看看才好。而我设计的全都是共轭齿形，这就是区别。

yzgys

费老
你好
请帮忙设计一下 内外转子也是差2齿，但内转子的曲线为相切的三段圆弧构成，分度圆拟合角为29度
相关参数为：
内转子齿数 11 模数 5.75 顶径为69.2（-0.22/-0.26）,根径为56
外转子齿数 13 模数 5.75 小径为68.21 外转子轮廓未类似内转子齿形轮通过范成法得出，目前受能力所限，未能推导出外转子的曲线
请费老如果愿意帮忙的话，留个邮箱给我，我把相关资料发给您
谢谢


hyfjy

yzgys 发表于 2012-8-30 17:06


登录/注册后可看大图

费老
你好
请帮忙设计一下 内外转子也是差2齿，但内转子的曲线为相切的三段圆弧构成，分度圆拟合角为29度 ...

邮箱：“hyfjy@sina.com”
QQ ：“909535665”

谢谢。

hxianyun

这个是我用CAD软件生成的，请老师指教。
