【讨论】关于渐开线圆柱齿轮变位系数分配方法的讨论

mrmrw · 发表于 2013-5-13 08:41

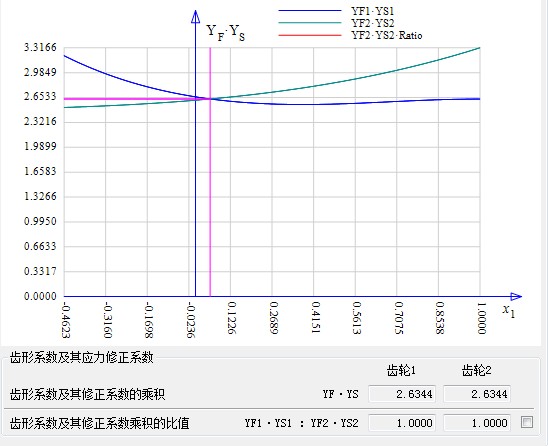

ISO B法等弯曲变位系数分配，是根据基本应力公式来分配的。这种分配算法对于两种材料一致的是有好处的。如果材料不同，可以适当的调配一下！
比例的定义基本是可以按照材料的强度值分配。
程序对此作了扩展。
界面如下：
ISO B法等弯曲变位系数分配线图.jpg

mrmrw · 发表于 2013-5-17 15:11

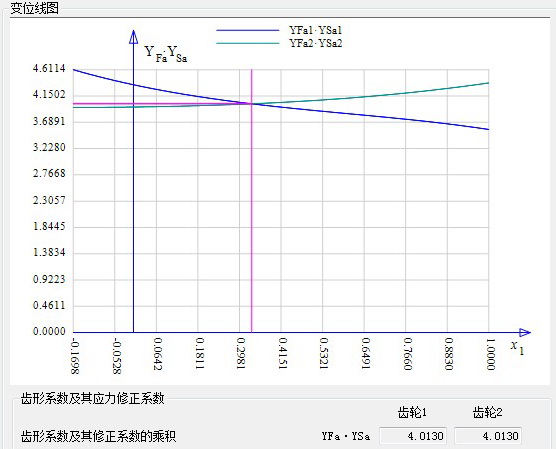

ISO C法变位系数分配，与B法不同，主要是作用力的位置不同！

mrmrw · 发表于 2013-5-18 08:57

此贴竟然这么少人来关注和参与讨论？？？
这是为什么？难道变位系数分配在齿轮设计中不重要？

longyaner521 · 发表于 2013-5-22 21:51

实际设计中变位系数的分配要求应该是一个综合的考量，不仅仅是纯理论的计算！

longyaner521 · 发表于 2013-5-23 14:15

本帖最后由 longyaner521 于 2013-5-23 14:16 编辑

理论计算式根本，是参考原则，实际应用则应灵活处理！

你讲的没错，赞同！

mrmrw · 发表于 2013-6-3 11:10

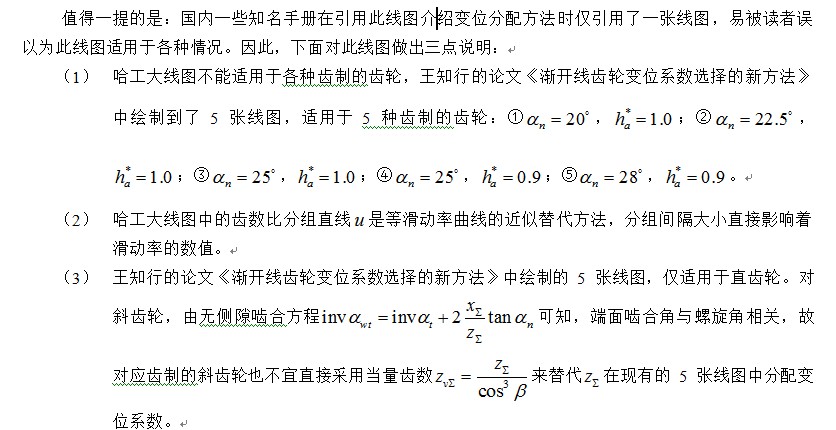

关于哈工大线图分配变位系数注意三点：

360jcw · 发表于 2013-6-6 16:57

谢谢楼主的分享

HML666 · 发表于 2013-7-5 01:33

有软件吗，可以发一份来吗很需要：2358879152@qq.com 谢谢

HML666 · 发表于 2013-7-9 18:46

求权威实用的变位系数分配软件，买也行fxd710@163.com

mrmrw · 发表于 2013-8-9 08:48

上传一篇关于塑料齿轮变位的论文：
感兴趣的同仁们研究研究！

论文：塑料齿轮齿面接触应力计算及其变位系数选择
地址：
http://www.jxcad.com.cn/topic_811339.html
原文：

登录/注册后可看大图

塑料齿轮齿面接触应力计算及其变位系数选择.pdf (229.11 KB, 下载次数: 0) 17 分钟前上传
点击文件名下载附件

*********************
  体会：  这篇论文比较长，其中采用了大量的数学公式，并且给出了一些求解方法与步骤。对论文中的计算方法，需要花点时间用数学软件求解一下，看一些结果是否正确。

  这是一篇关于塑料齿轮变位的论文，但是个人认为：在塑料齿轮上的变位系数分配方法，更多的不是考虑强度，而是考虑运动性能。这是因为塑料齿轮主要用于传动传递型的传动系统，承载力不大，且多为间歇性短时间运动。至于强度，这与材料、注塑工艺相关性很大，单单从一个角度来分析，对于优化具有指导意义，但是不可作为最终的评定依据。最终还是看测试结果是否满足实际工作要求。
对于齿轮的变位分配方法，更多的还是视为一种可以借鉴的参考材料，不宜绝对化！
