画参数3D渐开线蜗杆（详解）

JINLIANG · 发表于 2008-11-23 18:11

我一直用CAXA画出渐开线蜗杆的端面图形，然后算出导程后扫出，很方便

chilunxiansheng · 发表于 2008-11-23 22:49

对版主的UG3D我是望尘莫及了，您能否也祥解一下CAXA作图过程，老农这厢有礼了。

woodee · 发表于 2008-11-24 14:37

原帖由 zzz8662 于 2008-11-23 13:19 发表

 登录/注册后可看大图

woodee,能讲一下蜗杆和蜗轮在3D环境里怎么装配吗？要怎么约束才好？偶总是搞的蜗轮蜗杆的齿对不上

呵，这是纯练习题，zzz应该静下来潜心构建才是。
简单说明如下：

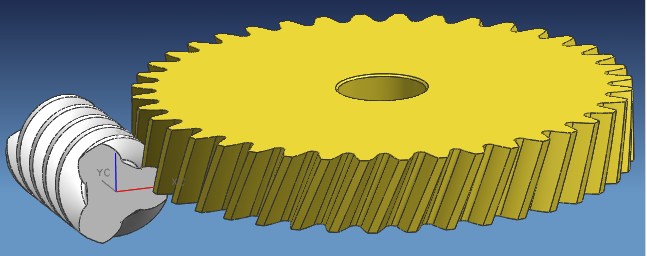

1. 装配图中，原点做标准面/标准轴；沿Y轴放置蜗杆，约束一个齿端面中心正对X轴；齿轮底面放X-Y平面上，约束齿槽正对X轴：

2. 下降齿轮1/2齿宽（Hg/2），同时旋转（Hg/2/Pitch(g)*360)：

3. 齿轮沿Y轴移动蜗杆长度一半（Hw/2），并同时旋转Degrees(Hw/2/Rpg)（Rpg为齿轮分度圆半径）：

4. 适当调整转角的正负号即可：

[ 本帖最后由 woodee 于 2008-11-24 16:39 编辑 ]

zzz8662 · 发表于 2008-12-4 21:42

兄弟呀，有什么更好的办法呀？俺用的是solidworks，发现没那么好让齿中间和坐标定位。。。

woodee · 发表于 2008-12-7 11:39

俺没用过solidworks，但是类似的约束一定有的吧？

backbone1999 · 发表于 2008-12-7 11:57

兄弟呀，有什么更好的办法呀？俺用的是solidworks，发现没那么好让齿中间和坐标定位。。。
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

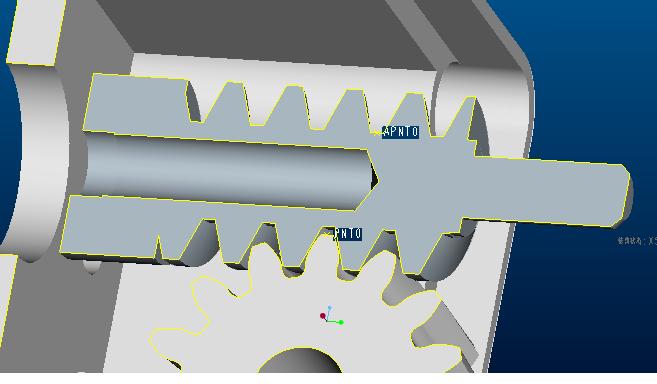

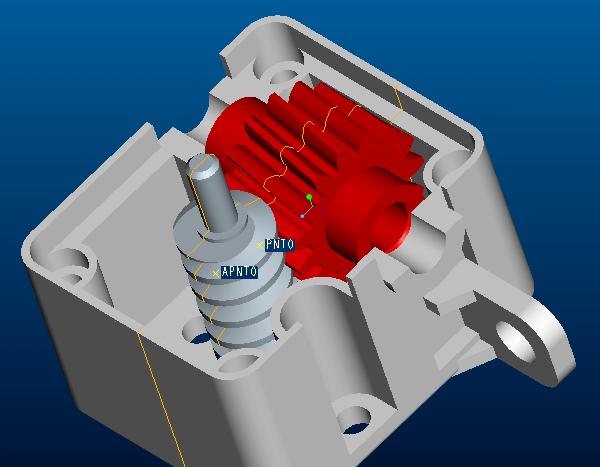

你要有多精确呢,有一招也许可以,你在斜齿轮上做出接触区(实际是很小的区域,趋近于点接触),,然后将斜齿轮导入装配体,利用接触区域建立约束!理论上是可行的!
