画参数3D渐开线蜗杆（详解）

woodee

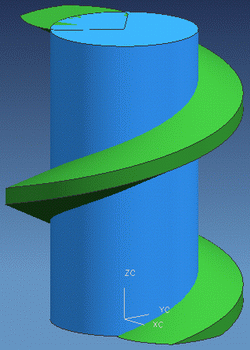

做圆柱（Cylinder）：
直径2*rt，高度H，z方向，起始点（0，0，0）

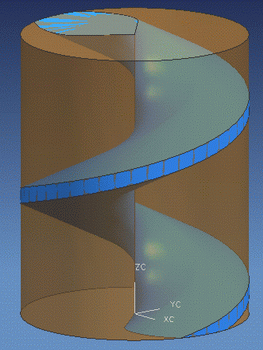

置换（Repaced Face）齿顶面为圆柱面：

freefreemen

ooee是不是跟画斜齿轮差不多，有空要研究研究蜗杆:o

woodee

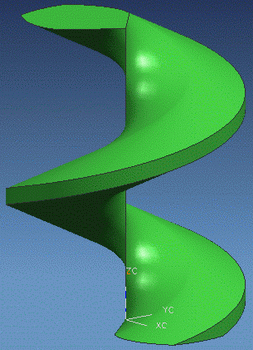

提取实体（Extracted Body）：


做齿根圆柱：
直径2*（rt-2.25*Mn），高度H，z方向，起始点（0，0，0）

woodee

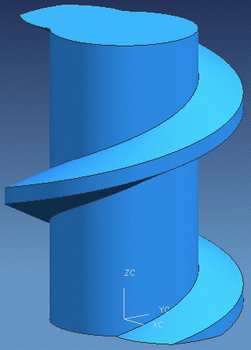

合体（Uinte）：
注意，先点圆柱，后点齿

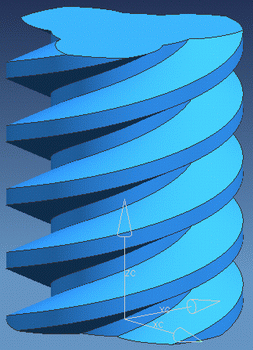

圆阵列（Instance Feature）——Circular Array：
数量N，角度360/N

woodee

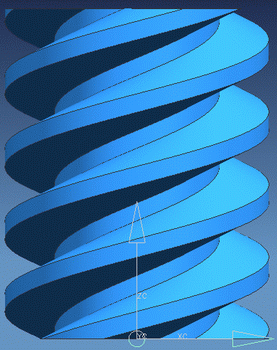

N=3时：

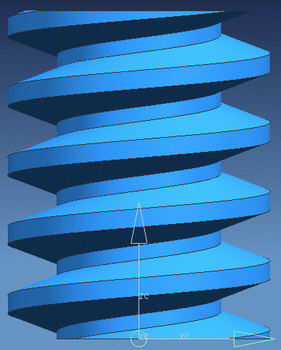

改变N=1：

woodee

渐开线蜗杆，就是螺旋角很大的斜齿轮。

luoguoan

终于传上来了，谢谢

luoguoan

能不能传个视屏上来啊

woodee

呵呵，我这已经够详细了吧？

mrmrw

楼主能不能把你做的这个ug文件发上来啊？
