关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2007-6-23 13:23

最后一篇文章了
《塑料齿轮设计制造方法之模具制造及注塑工艺简介》
请高手指出错误之处！

[ 本帖最后由 mrmrw 于 2007-6-25 07:58 编辑 ]

mrmrw · 发表于 2007-7-3 17:32

我把这个帖子整理了一下写成了三篇文章，为了便于大家下载，可以去这个帖子下下载了
http://www.gearbbs.net/forum.php?mod=viewthread&tid=2089

mrmrw · 发表于 2007-7-4 15:55

自本帖发布以来，很多同行的朋友问我是否能够提供塑料齿轮样板。为此，我特意向公司反应这一情况，决定推出这一服务。具体内容如下：
         齿轮及减速器样板或样机制作
深圳市海翔铭实业有限公司为深圳市高新技术企业，在塑料齿轮设计制造行业具有较高知名度，拥有全套的齿轮制造与检测设备。为了适应公司业务的发展，根据用户的需求，推出齿轮及减速器样板样机制作业务。具体业务内容如下：
  1.  减速器产品的样机制作，包括塑料齿轮减速器、普通中小型金属齿轮减速器等产品的样机制作。
  2.  塑料齿轮样板制作。塑料齿轮可以根据用户需要定制塑料齿轮样板，可采用模具注塑或滚齿等方式加工塑料齿轮样板。
  3.  金属齿轮的样板制作。金属齿轮可采用线割加工或滚齿形式加工渐开线金属齿轮样板。样板规格可根据客户需求定制，亦可代替设计制作。
  4.  行星系塑料齿轮传动系统设计及样板制作。
说明：
  1.  齿轮精度检测报告。凡我公司提供的齿轮样板，可提供齿形精度的全部检测报告。我公司采用齿轮检测中心与齿轮啮合仪检测齿轮精度，精度标准可根据客户指定的标准进行测量并出具详细的检测报告。
  2.  齿轮噪音测试报告。凡我公司制作的减速器样机，可代为测试整机噪音。并根据样机运行状况提供样机的优化方案及建议。
3.  凡由我公司提供样板的合作伙伴，若有后续的生产订单，则样板费用将充当产品货款。
如果有需要制作样板的各位同行及朋友，欢迎和我联系！

联系方式：
联系人：马生
联系电话：0755-28095759
联系地址：深圳市宝安区龙华镇宇丰城工业区3栋深圳市海翔铭实业有限公司研发中心
QQ：37470575【长期在线，有事请留言。】
邮编：518131
E-mail：Hisym@163.com
http://www.hisym.com

[ 本帖最后由 mrmrw 于 2007-7-26 18:44 编辑 ]

mrmrw · 发表于 2007-7-4 16:33

实践证明：符合理论齿廓与理论齿向的齿轮传动不一定具有良好的动态性能。《齿轮手册》
******************************
这句话包含的意义很深刻：（1）理论与实践有差异；（2）齿轮啮合不是静态的，是一个动态啮合过程。（3）究竟什么样子的齿廓才能具有良好的动态性能那？圆弧齿轮是基于渐开线的基础上的一种改型的齿轮，它的啮合状态有时候优于渐开线的齿轮。这也是为什么渐开线齿形可以用圆弧来代替的原因吗？三段圆弧可以很好的拟合渐开线的形状。
疑问：那种齿廓的理论计算与实际最接近那？

long1025 · 发表于 2007-7-5 11:07

非常感谢，支持！！！！！！！

mrmrw · 发表于 2007-7-7 15:13

最近看资料是看到一个关于齿形的线膨胀定理，和我在文章写的变模数法设计塑料齿轮模具的型腔的观点比较类似，写出来让大家看一下：
********
齿形线膨胀定理
任一几何体在线膨胀前后都有相似性，因此线膨胀前后的渐开线齿轮也具有相似性，从而有以下的定理和推论：
【定理1】（渐开线齿廓线膨胀定理）：渐开线齿廓线膨胀后仍然是渐开线。渐开线齿廓膨胀后，其基圆半径、分度圆半径、模数和齿厚等长度参数都是按线膨胀率变化，而齿廓对应点的压力角（伞齿轮的分锥角）等角度参数保持不变。
【推论】：在同一圆周上，线膨胀后渐开线齿廓的压力角小于膨胀前的压力角。
【定理2】（渐开线平行定理）：与已知渐开线平行的曲线也是渐开线，且与已知渐开线具有同一基圆。【根据渐开线展开原理很容易证明定理2】
******************************
这个两个定理及推论可适用于齿轮精锻模齿形、锻件齿形、塑料齿轮模具型腔齿形、粉末冶金模具型腔齿形等的齿形设计计算的理论依据。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
有高见的人可以看看这两个定理和推论，如果可以证明一下就更好了！
我现在正在琢磨怎么证明它~！

mrmrw · 发表于 2007-7-9 08:27

请高手出来看看这个齿形线性膨胀定理了
我有两点疑问：
（1）该定理看似应该是只考虑的平面变形，即二维的变形，对于几何体的体变形好似没有考虑。
（2）膨胀后的渐开线真的是和原渐开线平行吗？如何证明那，设定是二维平面几何问题，那怎么证明那？

mrmrw · 发表于 2007-7-14 08:04

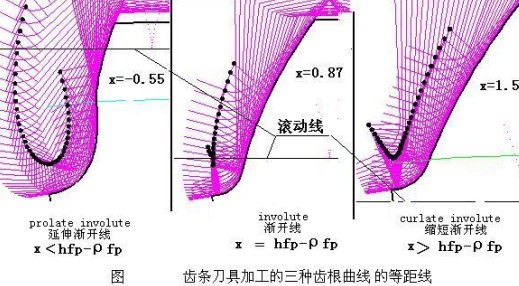

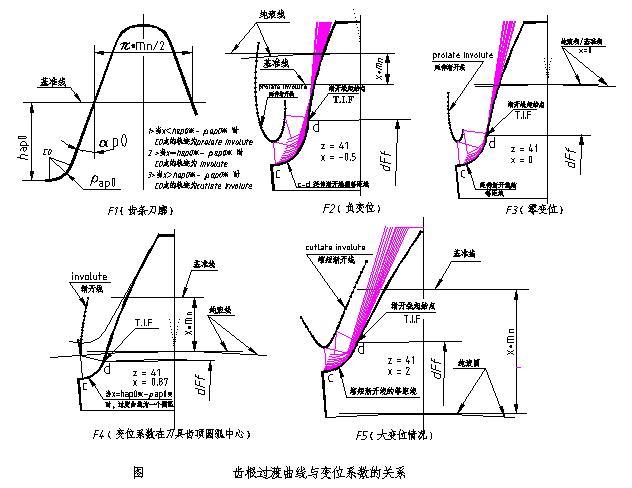

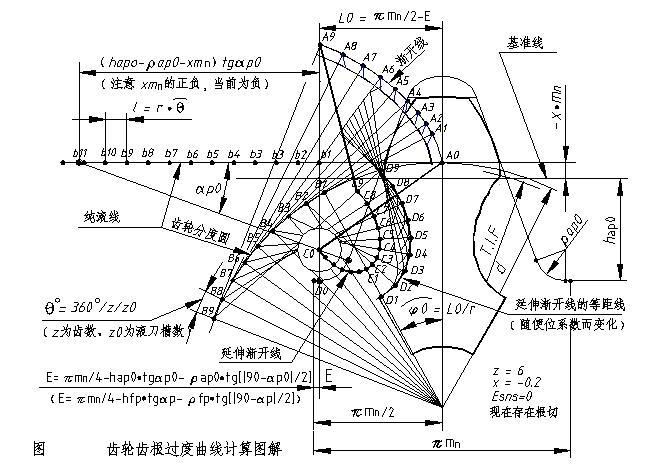

齿根过渡曲线是很重要的，对塑料齿轮的齿形绘制是非常重要的。涉及齿轮啮合的干涉和强度问题，也是齿形绘制的一个难点！

[ 本帖最后由 mrmrw 于 2007-8-6 13:50 编辑 ]

hellowdavid · 发表于 2007-7-24 11:36

鼓掌,支持楼主的东东!

C791218 · 发表于 2007-7-26 07:08

好论坛，好资料，好风格，向版主及楼主致敬！
