关于齿轮计算软件的编写--滚刀在第20楼(可免费下载)在127楼

刀疤五

请问一下,那程序是用什么开发软件开发的
豚海 发表于 2009-10-24 15:27


登录/注册后可看大图

    用BASIC语言写的

zhr131400

期待你的软件可以共享！

woodee

楼主能否到http://www.gearbbs.net/forum.php?mod=viewthread&tid=17032中，用一楼给定数值做一下？
我是用UG做的，想跟您对对结果。

刀疤五

楼主能否到中，用一楼给定数值做一下？
我是用UG做的，想跟您对对结果。
woodee 发表于 2009-10-28 10:36


登录/注册后可看大图

齿轮的加工参数不是很清楚,如滚齿公法线,磨齿公法线好象没有说,滚刀校验就不好办啊!
还有磨前滚刀的参数最好按国产的标法.

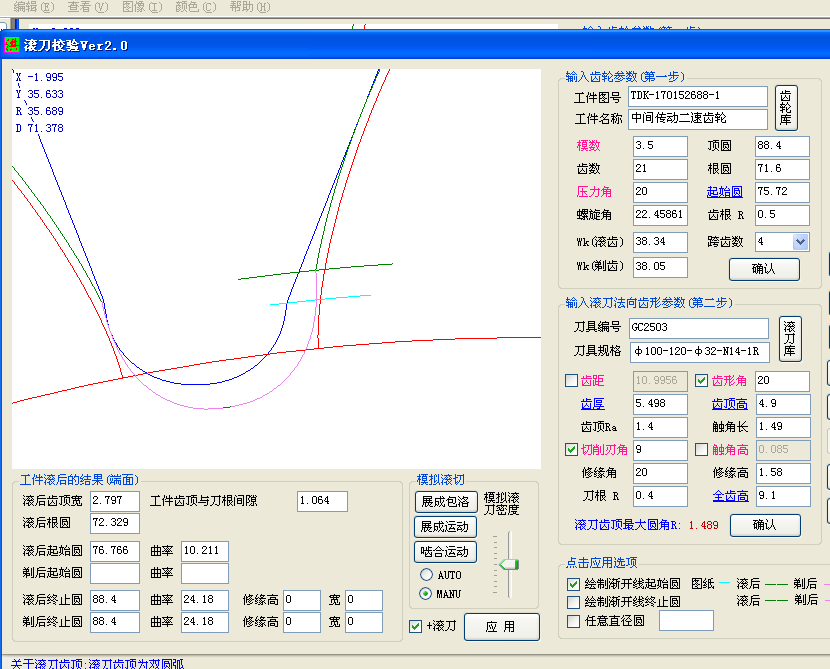

我胡乱地试了一下:

yifande

期待你的共享

woodee

回复 24# hj611512

谢谢！
你的软件表格里数字太多，不好确定。

请提供：

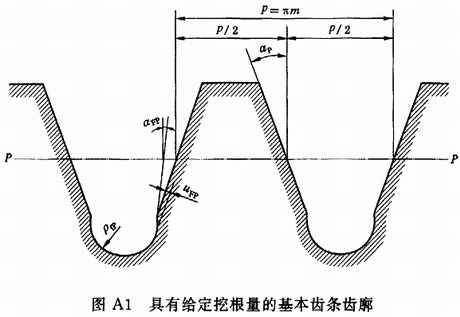

按照GB/T 1365-2001，如下图示中，afp、ufp你各给了多少？

logxing

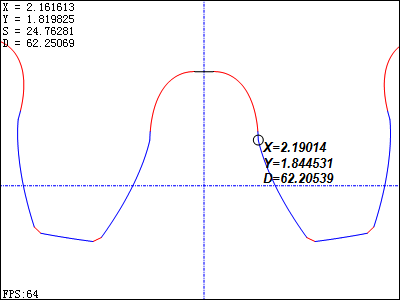

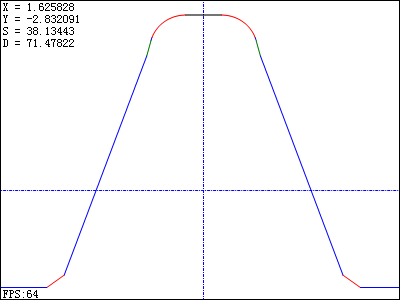

图形部分怎么和我的软件那么像呢。。。。。。

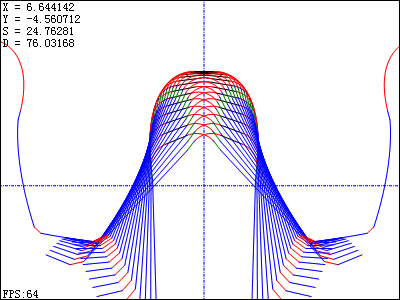

今年4月我发布的图片

yangjundln

好东西 啊，期待中

刀疤五

你的软件表格里数字太多，不好确定。

请提供：
按照GB/T 1365-2001，如下图示中，afp、ufp你各给了多少？

滚刀有触角时，触角长，触角高，切削刃角，齿顶圆角此四项知道3项即可，按你的图示，我用的数据是：齿项圆角1.4,触角高0.085,切削刃角9度(此时齿顶圆角并不是最大值1.489).
总之:提供以下5个值即可校验工件过渡部份的情形:1.齿顶圆角2.触角高,3切削刃角,4滚齿公法线,5剃齿公法线

woodee

回复 29# hj611512
谢谢！
齿项圆角1.4，触角高0.085，切削刃角9度，明白了。
5. 剃齿公法线是多少呢？麻烦了。
