[软件] 关于齿轮计算软件的编写--滚刀在第20楼(可免费下载)在127楼

    [复制链接]
发表于 2009-9-25 08:10 | 显示全部楼层
如果是这样的话,楼主还没有接触到核心和难点,要走的路还很长啊
 楼主| 发表于 2009-9-25 08:35 | 显示全部楼层
本帖最后由 hj611512 于 2009-10-7 15:42 编辑

不知你讲的核心和难点是什么?我处认为,除了零误差去设计滚刀外,其它滚刀设计,书上公式都有的,照书上的公式在电脑上抄一次,不就行了.
另外,JXCAD上有一个程序的动画录像,界面和前面的一样,应是你写的,我下载看了,甚是敬佩,还望以后能给予踢教.
当然,一个程序可以不停地去完善,因此也可以说一个好的程序要走的路还很长.
发表于 2009-9-25 09:40 | 显示全部楼层
好东西啊!~!~!~期待啊!~
发表于 2009-9-25 14:27 | 显示全部楼层
鼓励,希望继续努力!
 楼主| 发表于 2009-10-7 15:39 | 显示全部楼层
你提供的工件参数和刀具参数好象不对,相差太远,烦请重新校对一下.
主要问题是:刀具的齿厚,顶高与工件的公法线,根圆不相配啊!
发表于 2009-10-10 21:18 | 显示全部楼层
跪求:有那位高手能教教我,我是一名刚上手的制齿工。我想提高自己的技能,我在这里谢谢啦
 楼主| 发表于 2009-10-16 19:50 | 显示全部楼层
2009.10.16
欢迎大家来讨论滚刀计算

点击"剃前滚刀"进入滚刀计算的界面.
前期计算好的齿轮1的参数被导入过来了,当然,可先择不导入,也可在此界面对齿轮参数进行修改,齿轮参数完后,点击"确认",则图框中显示工件的3个齿形图,然后输入刀具参数,,重要的是压力角可以输成与齿轮的压力角不一样,而齿轮参数不需动.我想程序的主要特点及功能应做成:
1.刀具参数可以很灵活,可有或无触角,可有或无修缘角.
2.可变压力角计算滚刀
3.丰富的图形模拟功能,鼠标平移,缩放,包络线,展成,啮合,线的梳密,速度等
4.计算数据有,滚剃起始圆,终止圆等,齿根曲率等
5.有齿轮库,滚刀库等数据库
6.CAD出图功能.
待续...下回具体讲解操作使用...
发表于 2009-10-17 08:38 | 显示全部楼层
很好,不知可否共享呢????
发表于 2009-10-24 15:27 | 显示全部楼层
请问一下,那程序是用什么开发软件开发的
 楼主| 发表于 2009-10-26 13:28 | 显示全部楼层

续.....

本帖最后由 hj611512 于 2009-10-27 16:22 编辑

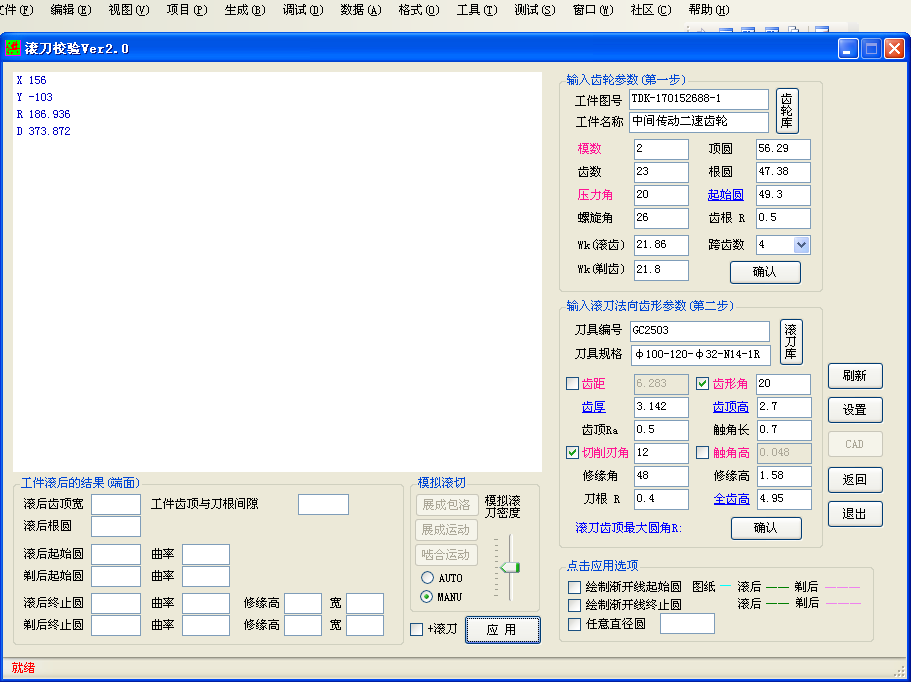

齿轮参数计算好后,点击"剃前滚刀"进入滚刀校验,齿轮1的参数会导入到"输入齿轮参数-第一步"的图框中,滚刀校验的程序界面如下:


本想分多窗体,如先齿轮参数,再滚刀参数,下一步进入计算结果,但感觉调试齿轮及滚刀数据不方便,因此就统统放在一个界面了.


1.
"
输入齿轮参数-第一步图框

齿轮参数可由前期面的计算导入,也可从齿轮库中查找调入.模数和压力角用了红颜色表示,只是提示此两参数必须在正确输入的,这是因为在滚刀参数中涉及到变压力角设计滚刀,起始圆是点击的,重复点击,则文本框架中的数值则按起始圆,曲率半径间切换.见下图:

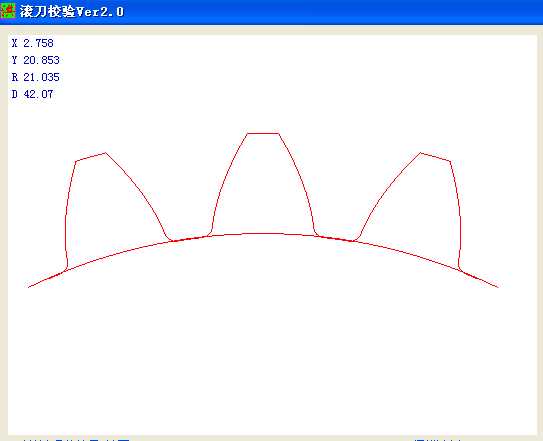

点击确认”,则图片框初始化,显示齿轮的图形,这是采用等同于CAXA的画法绘的图,只画三个齿的齿形图.不可更改齿数的.

关于图片框,左上角有显示鼠标中心所在位置的X,Y,,D,R,坐标原点是齿轮的中心.图片框支持鼠标在任何时候进行平移,缩放的,经适当放大平移后, 用鼠标点击位置,X,Y,D,R的精度可达0.003mm,CAXA法画的图形见下图.



1.
"输入滚刀法向齿形参数-第二步图框

滚刀参数输入界面如下



1.
齿距和齿形角两者只允许钩选其中的一个框中参数,另一框会随时更新数据的,如参数输入不对,则另一框中显示空白.

2.
齿顶圆角,触角长,非造型切削刃角,触角高此四个参数,只知三个,则另一个是可计算出来的,程序只允许钩选切削刃角的触角高两者之一输入参数,另另一框会随时更新数据的.切削刃角如输成和齿形角相等,则认为是无触角的滚刀,后面的计算中是不会用上触角长,触角高此两框中的数. 修缘角如输成和齿形角相等,则认为是修缘角的滚刀,后面的计算中是不会用上修缘高的,.有时钩选齿距,在齿距中输入参数,则压力角框变灰色,自动计算出数值来.框中是只显示三位小数的,只有切削刃角,修缘角小数位后三位相同,则认为它们是相等的.

3.
点击齿厚”,则计算出齿距的一半为齿厚,点击齿顶高齿全高”,则按前期的设置计算出相应的数值来.有关滚刀的设置是:


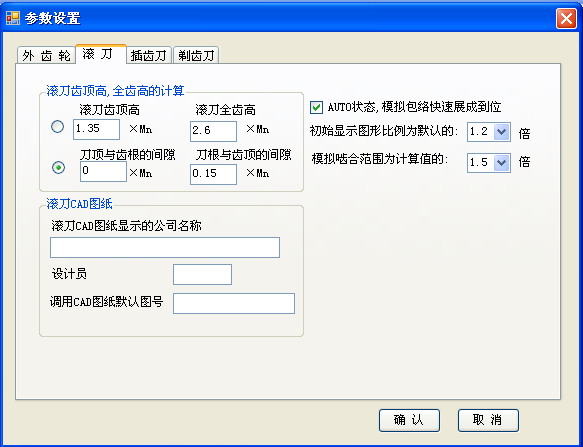

点击确认,滚刀框中的数据会重新计算一次,同时计算出齿顶的理论最大圆角半径,同时会在状态栏中作出很多的对滚刀的说明,:变压力角设计算的话,会显示变压力角后的工件的模数,压力角,螺旋角.输入最大圆角半径,但触角长太小时,则滚刀顶部形状是不对是,也会提示,等等..

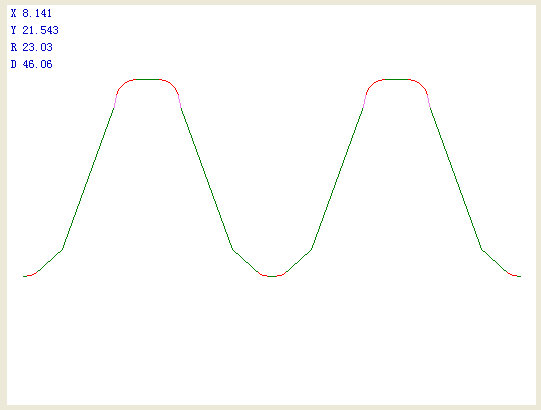

同时图片框初始化,显示出滚刀的法向齿形图.齿形线,切削刃线,圆角用不不的颜色区分开来了.



1.

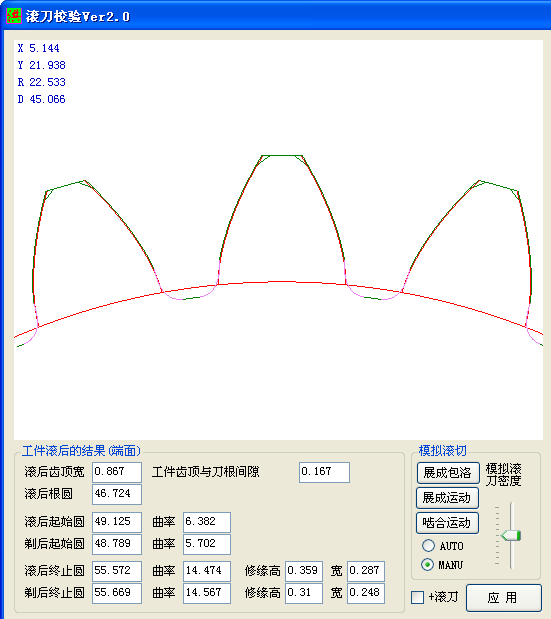

齿形参数中的确认”,刀具参数中的确认应用此三个按钮并没有先后顺序之分,当然前提是参数应输对,前面两个确认很容易去校对参数是否正确.点击应用,计算结果会显示出来,同时图片框中显示真实的端面滚剃()齿形图,剃齿的齿形渐开线起始位置是从齿根或基圆开始绘制的,主要是考虑齿齿线可能与过渡曲线或非造型切削刃线不相交(触角高小,留剃量大时会出现).


钩选“+滚刀绘制渐开线起始圆”,重新点击应用”,放大后,可观察过渡曲线部份,滚齿,剃齿,图纸的起始圆用不同的颜色不同长度画的,主要是为了观察方便.,见下图.

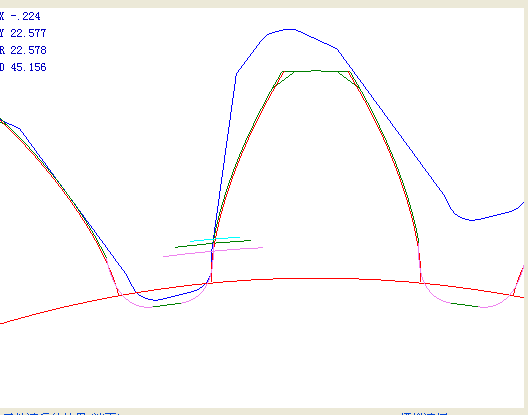

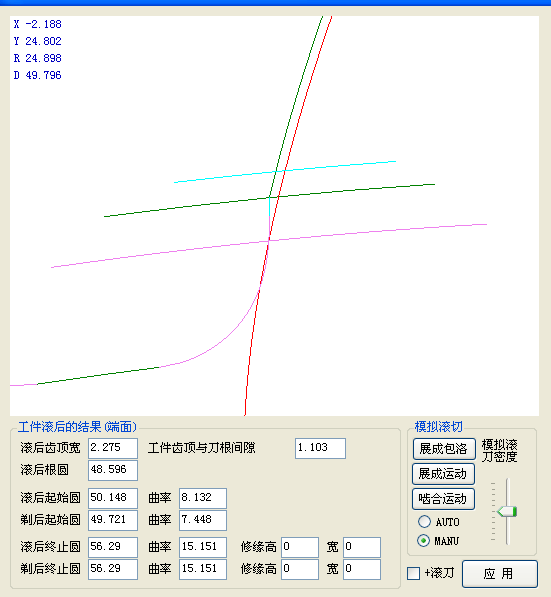

图片框中,齿形线,滚刀圆角形成的过渡曲线,非造型切削线是用不的颜色显示的,上图的齿轮及刀具参数,切削刃线不参与成型.滚刀参数不变,改变齿轮参数,滚齿W4=22.5,剃齿W4=22.42,图纸起始圆50.4,点击应用放大后的结果如下图:此时切削刃线参与成形.



滚刀齿顶圆角,切削刃线,齿形线各自形成的共扼曲线,彼此相交,或相切,可能性较多,程序很好地处理了各种情形. 点击”’应用,状态栏中是根据不同的情况有不同的说明,修缘角也允许输比压力角小的角度,程序也会很好地计算..

1.
模拟滚刀:

模拟都可选择自动或手动

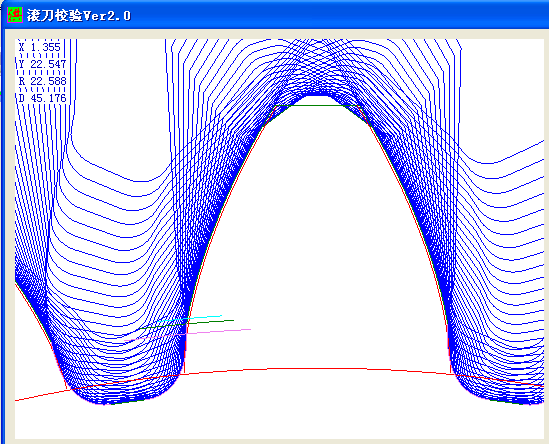

.展成包络情形:

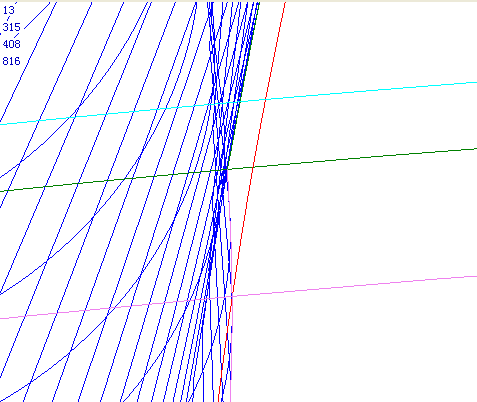

过度曲线部份放大后:



展成运动情形:工件不动,刀动



啮合运动情形:刀和工件都动



点击“CAD”可出刀具图纸,齿轮库,刀具库等,待续......

欢迎大家来交流讨论.斯基期待大家的意见.
