hyfjy 发表于 2013-5-9 20:25
先传一份我做过的图上来，有TSL型蜗杆的精密模型的。从中看到的是所有的齿面都参与了啮合，真的是不可思义的 ...
TSL蜗杆，也称直廓环面蜗杆，与配偶的蜗轮进行啮合时，是沿蜗杆的所有齿面都同时接触的，这个观点在以上的贴中已经初步提出，近期做的一个直廓环面蜗杆与配偶蜗轮也是这样的情况。
基本参数：
直廓环面蜗杆(TSL型) (球面蜗杆)传动几何尺寸计算输出表 程序设计：hyfjy 计算日期：2014-11-13 开始计算时间：13:29:57 输入参数： 蜗轮端面模数 Mt= 2.56763492063492 蜗杆头数 Z1= 1 蜗轮齿数 Z2= 63 输入中心距 A= 100 蜗轮端压力角 α= 21.7722184588056 度，在喉径平面中测量。 计算参数： 中心距 A = 100 蜗杆喉部分度圆导程角 γ= 3.84147443169023 度 齿距角 τ= 5.71428571428571 度 顶隙 C= .514 蜗杆、蜗轮齿顶高 ha=1.926 蜗杆、蜗轮齿根高 hf=2.439 蜗杆、蜗轮分度圆直径 d1= 38.239 d2= 161.761 蜗杆齿顶圆直径 da1=42.09 在喉径平面与中心连线处测量 蜗杆、蜗轮齿根圆直径df1= 33.36 df2= 156.882 在喉径平面测量 蜗杆齿根圆弧半径 Rf1=83.32 蜗杆齿顶圆弧半径 Ra1=78.955 蜗杆包围蜗轮齿数 Z′= 6 蜗杆包围蜗轮工作半角ψh= 15.8571428571429 度 工作起始角 ψs= 5.91507560166277 度 蜗杆最大齿顶圆直径 dra1= 48.344 蜗杆最大齿根圆直径 drf1= 39.274 蜗杆外径处肩带宽度 Δ= 2.5 蜗杆法向弦齿厚 Sh1=3.606 蜗杆分度圆法向弦齿高ha1= 1.9 蜗杆工作部分长度 L = 44 蜗轮最大外圆直径 da2max= 165.612 蜗轮齿冠圆弧半径 Ra2=17.681 蜗轮成形圆直径 db= 60 蜗轮轮缘宽度 b=26.5 蜗轮咽喉母圆半径 rg2=17.681 蜗轮喉径处法面弦齿厚 Sh2= 4.426 蜗轮喉径处测量弦齿高 ha2= 1.95

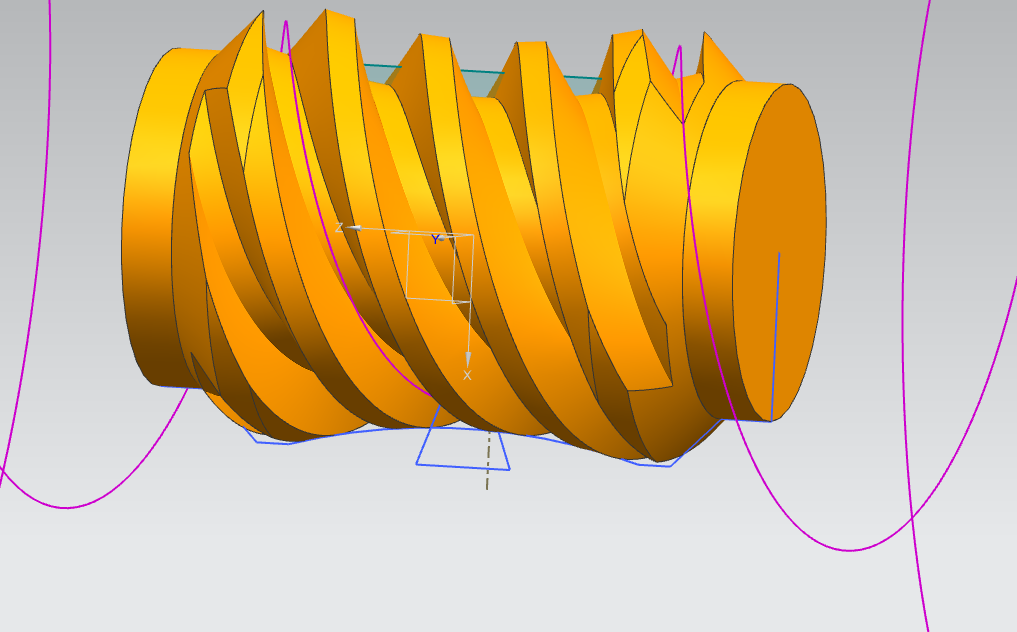

基本模型如下截图：
适当多旋转蜗杆后得到的接触区
从中可以看到，几乎是所有接触齿面都是同时接触的，这样总的接触面积较大，定性地说，齿面的压应力就会较小，承载能力就会较大。
动态的啮合图：
|
