齿条型刀具加工圆柱齿轮的齿根过渡曲线方程

woodee · 发表于 2009-4-10 19:46

请问woodee版主
运用你说的方程式，我怎么没有办法在UG6.0中运用，连输表达式都有问题，你能不能给个完整的范例啊，你给的过度曲线方程式到底怎么应用啊，多谢指教。或者你发个参数化的齿轮模型CAD啊？
fengyouliang 发表于 2009-3-15 19:16

登录/注册后可看大图

输入时，注意一下单位。表达式输入出现问题，一般都是单位不匹配造成的。

holywinter · 发表于 2009-5-2 20:25

学习学习
如果是变为齿轮如何

myecjtu · 发表于 2009-5-4 21:43

分享个参数化的模型吧

myecjtu · 发表于 2009-5-8 11:16

LZ 你好

发现一个问题啊

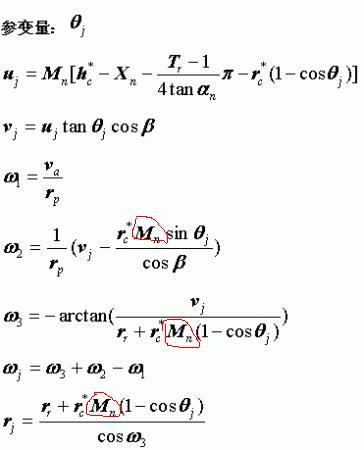

这是一下这个表达式中标记了的Mn的是否存在的问题

我参看了你的这个帖子40楼的表达式

http://www.gearbbs.com/forum.php?mod=viewthread&tid=7774&extra=&page=2

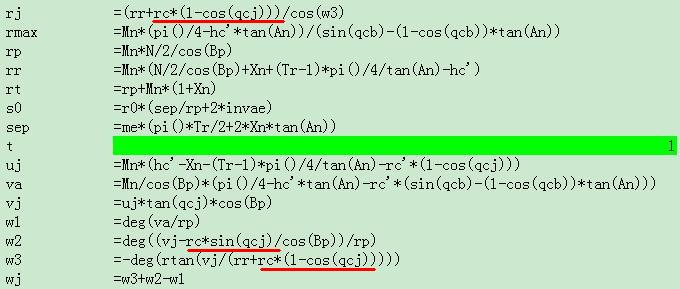

再看了你分享的表达式，如下红线处

希望大家探讨一下

这个到底哪个正确啊？

大家来讨论讨论

logxing · 发表于 2009-5-8 11:54

简单量纲分析，应该有Mn。
这也体现出一个问题，就是实际验证的时候参数尽量避免取0或1这样的值，
这样的值无法暴露加减法或乘除法里面的bug。

myecjtu · 发表于 2009-5-9 16:29

谢谢

1也太特殊了

glatiagf · 发表于 2009-6-2 16:07

楼主：你好！
我现在在做非圆齿轮设计，已经把齿廓线画出来了，但是过渡曲线做不出来，希望得到你的指导。qq：54280239

logxing · 发表于 2009-6-3 15:50

楼主：你好！
我现在在做非圆齿轮设计，已经把齿廓线画出来了，但是过渡曲线做不出来，希望得到你的指导。qq：54280239
glatiagf 发表于 2009-6-2 16:07

登录/注册后可看大图

你的齿廓线是否根据直线齿形的齿条来的？

henrythoreau · 发表于 2009-10-23 16:19

这个论坛果然高手多啊

lily_wan · 发表于 2010-4-21 12:28

学习了，真好。。。
