齿条型刀具加工圆柱齿轮的齿根过渡曲线方程

cylfdf

顶一个先,这下我连UG都下了一个,PROE搞不定就用UG!!!

xctdx1966

对楼主的专业学习精神顶一下。

cylfdf

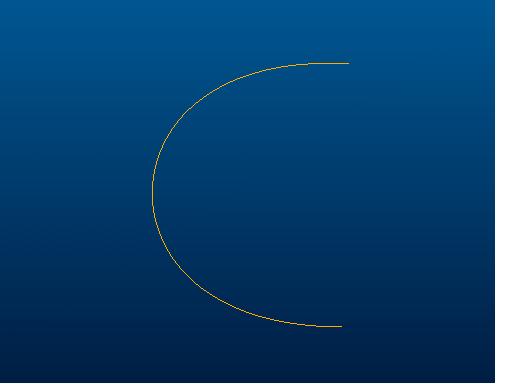

用PROE做了一下,好象有问题,就是找不出哪里出了问题.另问一下WOODEE版主,与过渡曲线相配的渐开线的相位角是几度. 即渐开线函数beta=tan(angle)-angle+sita中的sita是几度.

cylfdf

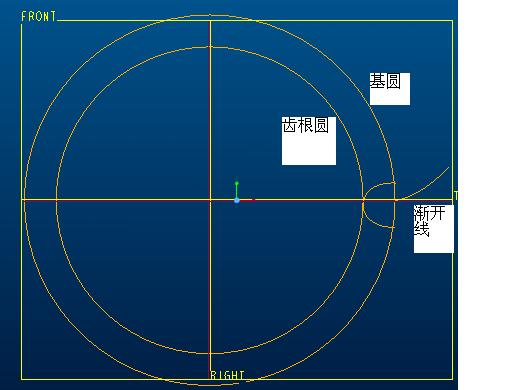

还有一张图.

woodee

原帖由 cylfdf 于 2008-10-19 10:40 发表


登录/注册后可看大图

用PROE做了一下,好象有问题,就是找不出哪里出了问题.另问一下WOODEE版主,与过渡曲线相配的渐开线的相位角是几度. 即渐开线函数beta=tan(angle)-angle+sita中的sita是几度.

=(基圆上的齿距-基圆上的齿厚)/基圆半径/2。（Pitch0-S0)/r0/2）

cylfdf

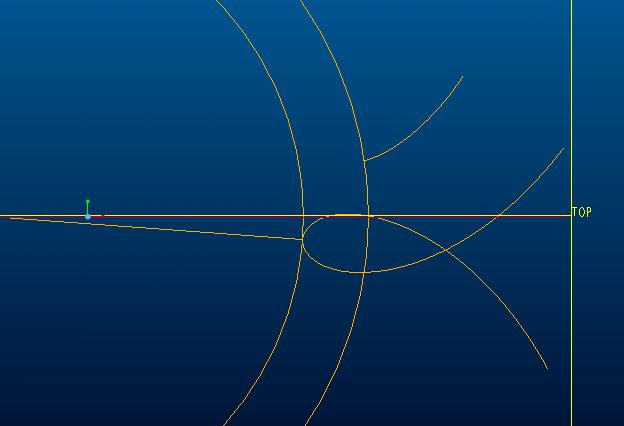

通过研究freefreemen版主的公式,将变量的值域变为
-80~+80,就可能对了,以下R=0.3的图.
就是相配合的渐开线还是不能搞定,
WOODEE版主的公式是不是齿槽在基圆上
上的角度的一半,对否.可是现在过渡曲线的中点
没有在X轴上(即TOP面上),还请WOODEE指教.

cylfdf

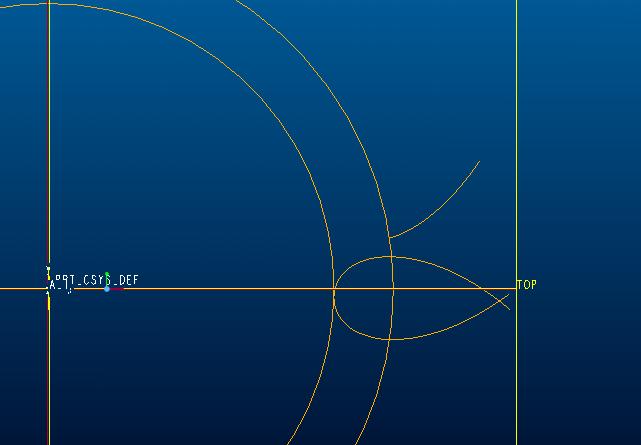

RC=0的图形

woodee

原帖由 cylfdf 于 2008-10-20 22:31 发表


登录/注册后可看大图

RC=0的图形

1.
     An=20度时，是从0~70度（90-An）。长了好看，但对画图没有用。

2. 你把Y方程加负号，就翻到上边去了。如果渐开线方程没错的话，就能相交（齿数少时）或相切（齿数多时）。

[ 本帖最后由 woodee 于 2008-10-20 22:54 编辑 ]

cylfdf

谢谢版主的热心答疑。我用版主的公式:基圆上的齿距-基圆上的齿厚)/基圆半径/2。（Pitch0-S0)/r0/2）

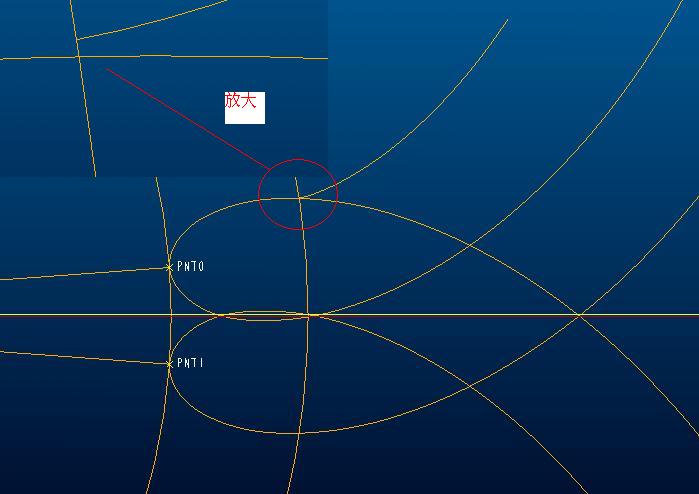

以版主的现行参数算出来是:8.512846度,是不是错了？因为过渡曲线与渐开线还有间隙，也就是说过渡曲线与渐开线的交点的半径小于基圆半径。且在22齿以上时 渐开线与过渡曲线有间隙不能相切。

cylfdf

我的渐开线方程为如下 ：（极座标）
r=rb/cos(40*t)
theta=tan(40*t)*180/pi-40*t+sita
z=0
sita为WOODEE版主提供的公式计算值。
