格里森弧齿锥齿轮建模

hyfjy

左嗯右 发表于 2011-5-22 13:36


登录/注册后可看大图

模数：11，中点螺旋角：35°，轴交角：90°，主动轮齿数：7，被动轮齿数：41，顶隙系数：0.188，齿顶高系数 ...

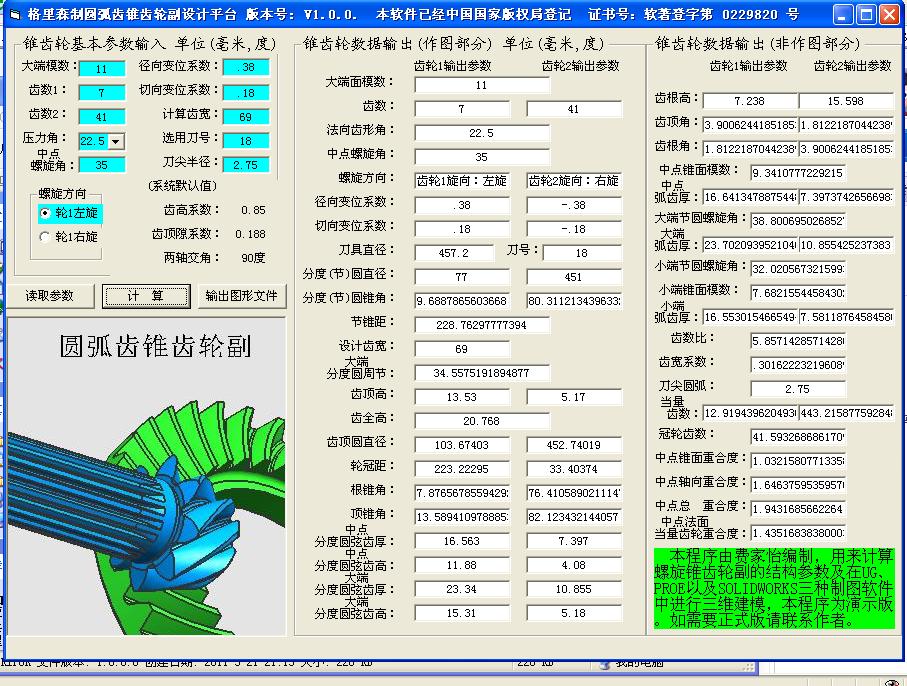

计算的界面如下：



计算的记录如下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-05-22
模数:M=11       齿数: Z=        7             41
法向齿形角:          α=22.5度     齿宽中点螺旋角:β=35度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .38          -.38
切向变位系数:       Xt =           .18          -.18
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 457.2    刀盘号数: 18    刀尖圆弧 r= 2.75
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             77            451
节锥角            E=            9.688787      80.311213
节锥距            R=            228.76297777394
齿宽              b=           69
齿顶高           ha=            13.53         5.17
齿根高           hf=            7.23799992918968            15.5979999291897
全齿高            H=            20.7679999291897
顶圆直径          D=             103.674027674312            452.740185426304
顶锥角           Ea=            13.58941      82.12343
根锥角           Ef=            7.87657       76.41059
轮冠距           Ak=            223.222948857071            33.4037426801115
中点模数          Mm=            9.34107772292151
中点法向模数        Mfm=           7.65176291259352
中点弧齿厚         Sfm=           16.6413478875448            7.39737426566983
中点分度圆弦齿厚sm=    16.5627512647811            7.39736839986112
中点分度圆弦齿高hm=    11.8779928893015            4.08246298966462
大端分度圆螺旋角βs=    38.8006950268527
大端分度圆周节   Ps=  34.5575191894877
大端分度圆弧齿厚Sf=    23.7020939521046            10.8554252373831
大端分度圆弦齿厚S大=    23.3400597650903            10.8553955490504
大端分度圆弦齿高h大=    15.3142219154486            5.18099338765774
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 5.85714285714286     齿宽系数F= .301622232196089
齿根角           Of=            1.81222       3.90062
齿顶角           Oa=            3.90062       1.81222
当量齿数Z当= 12.9194396204936  443.215877592848 冠轮齿数Z冠= 41.5932686861709
中点端面重合度Et= 1.03215807713358  中点轴向重合度En= 1.64637595359576
中点总重合度: E总= 1.94316856622641
中点法面当量齿轮重合度Env=  1.43516838380003
小端面端面模数Ms=  7.68215544584302 建议大端齿根倒圆: R= 3.3 小端齿根倒圆: r= 2.3
小端面分度圆弧齿厚Sx= 16.5530154665494  7.58118764584586   计算时间:15:27:24

hyfjy

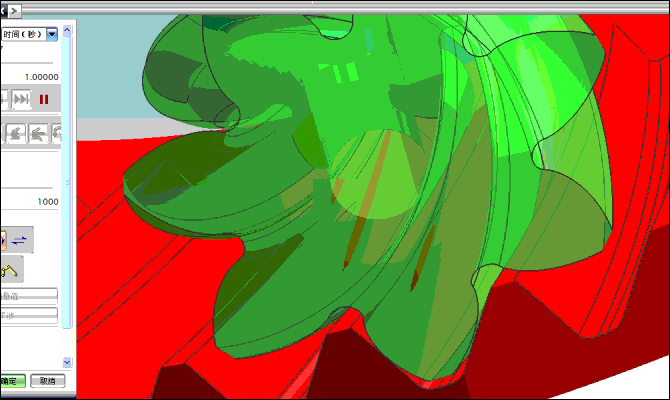

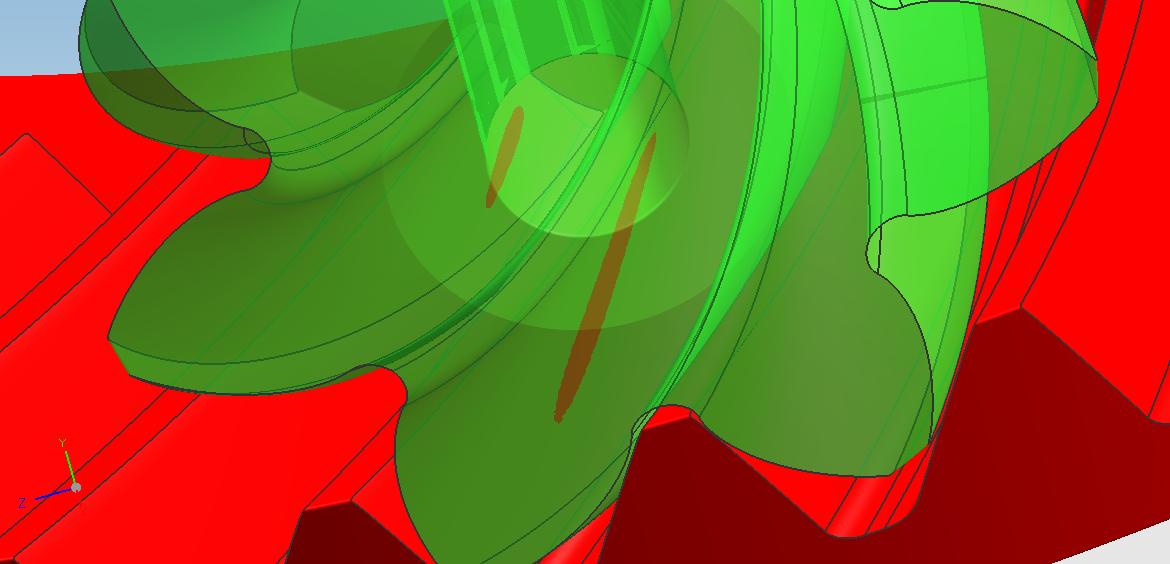

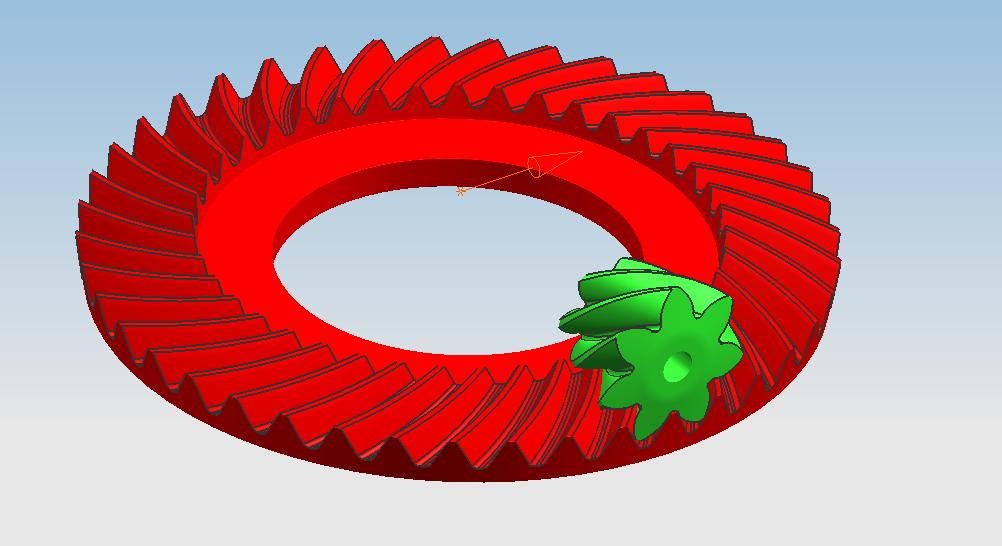

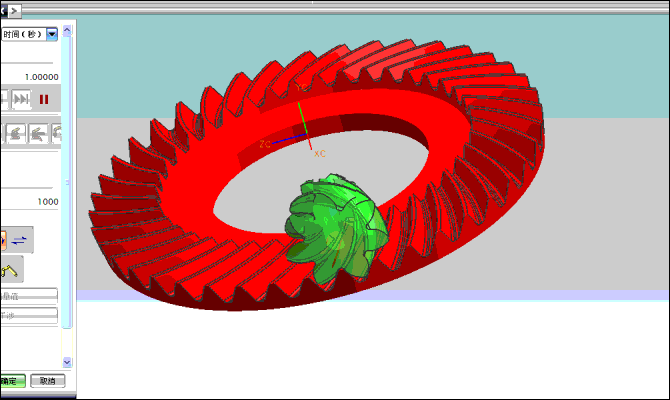

这对模型也完成了：

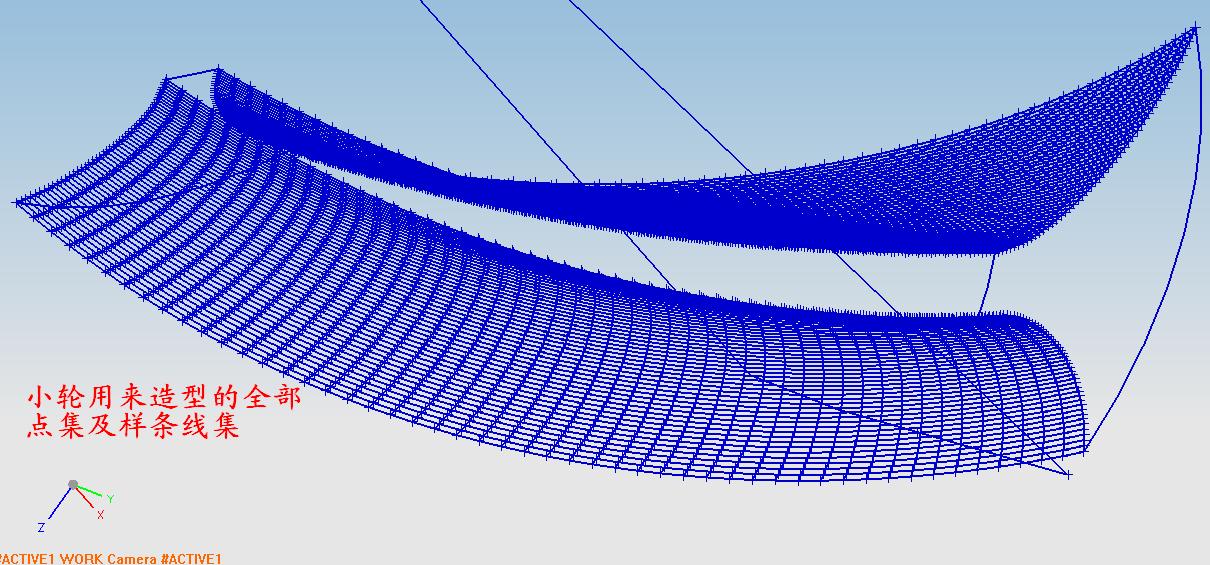

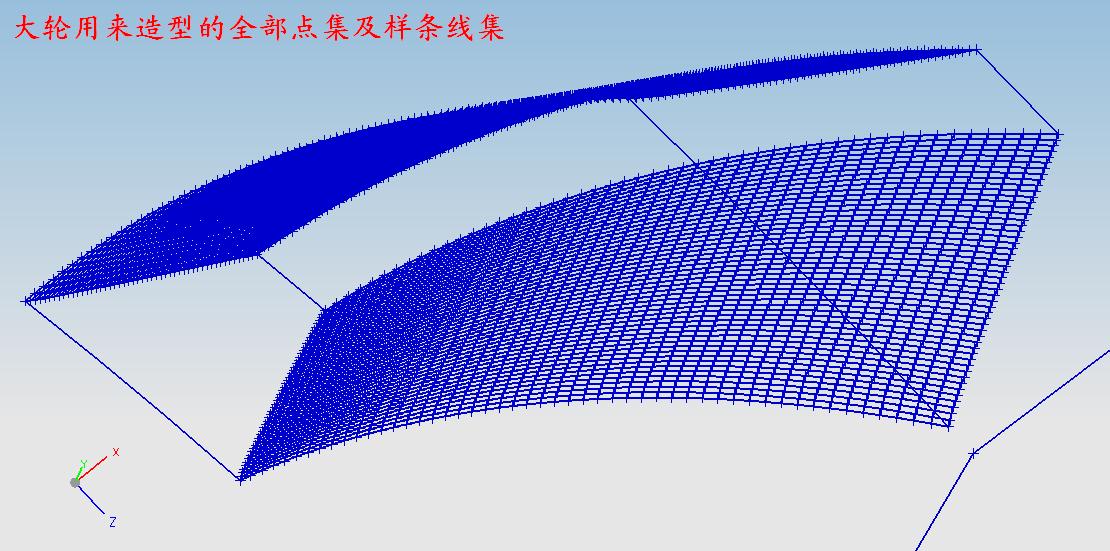

下面这个附件是截面及点集的UG文件，在UG5及以上版本中可以直接打开。

741_dxf.rar (803.32 KB, 下载次数: 53)

2011-5-22 16:16 上传

点击文件名下载附件

严格意义上说，采用7比41不是太好的齿数比，小轮的齿有点少。这是本人的一点看法。

左嗯右

回复 hyfjy 的帖子

     非常感谢！7和41的齿数是因为传动比需求较大，然后安装尺寸有限，所以设计得不太合理，不过感谢楼主的意见，我会尽量改进的。

左嗯右

回复 hyfjy 的帖子

          顺便问下楼主，能将模型存成stp格式给我发一份，我用的是proe，没有具体的可参考方法，弄出来后样子看着像，但存在不少问题，谢谢

空穴来疯

回复 毛永泉 的帖子

请教：能否详细说明此扇形的定义

Islove

很好，标记一下，下次可以找到！

克舰星

能画双曲面齿轮吗？？？

gucci0258

技术贴！赐教了！

dacheng459

希望楼主能帮我算一下，m=11.10,z1=8,z2=37,压力角20，螺旋角35，齿宽58，齿根高，15.251，齿顶高3.608，轴交错90

掬水留香

能不能详细介绍一下怎么画的的
