格里森弧齿锥齿轮建模

毛永泉 · 发表于 2008-9-25 09:42

您需要登录才可以下载或查看，没有账号？注册

x

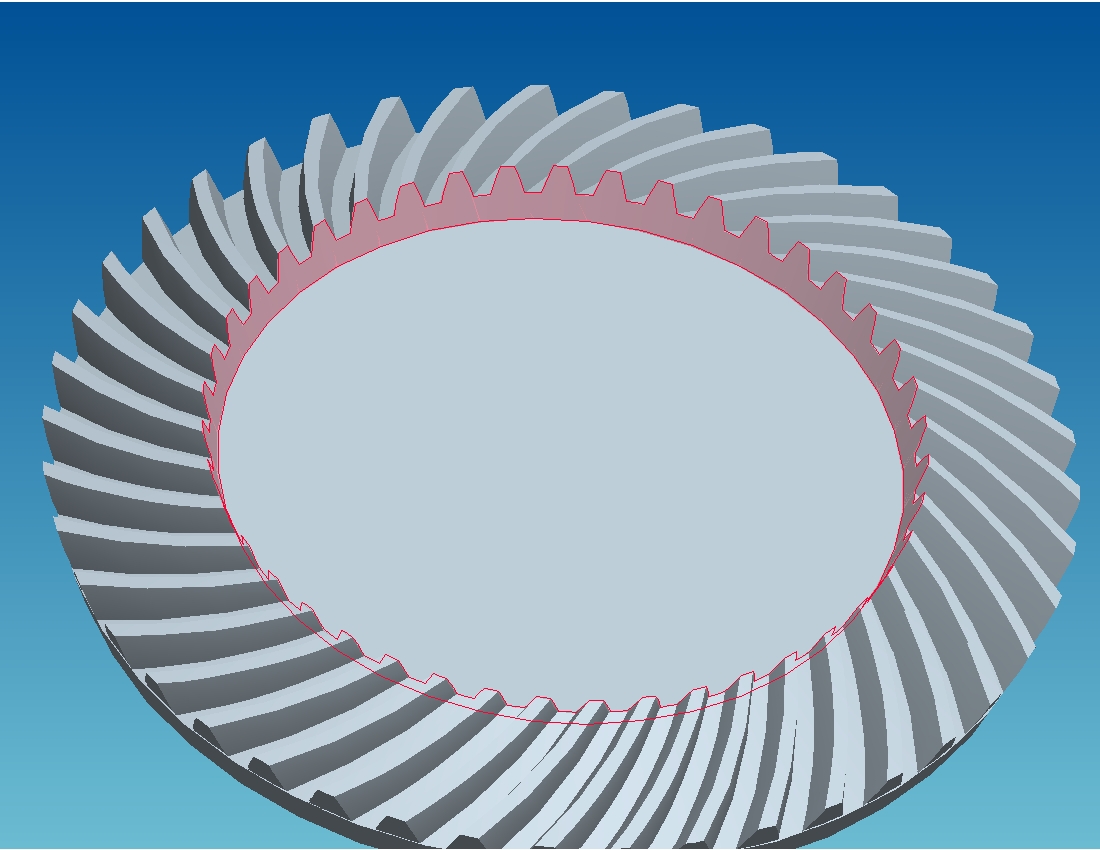

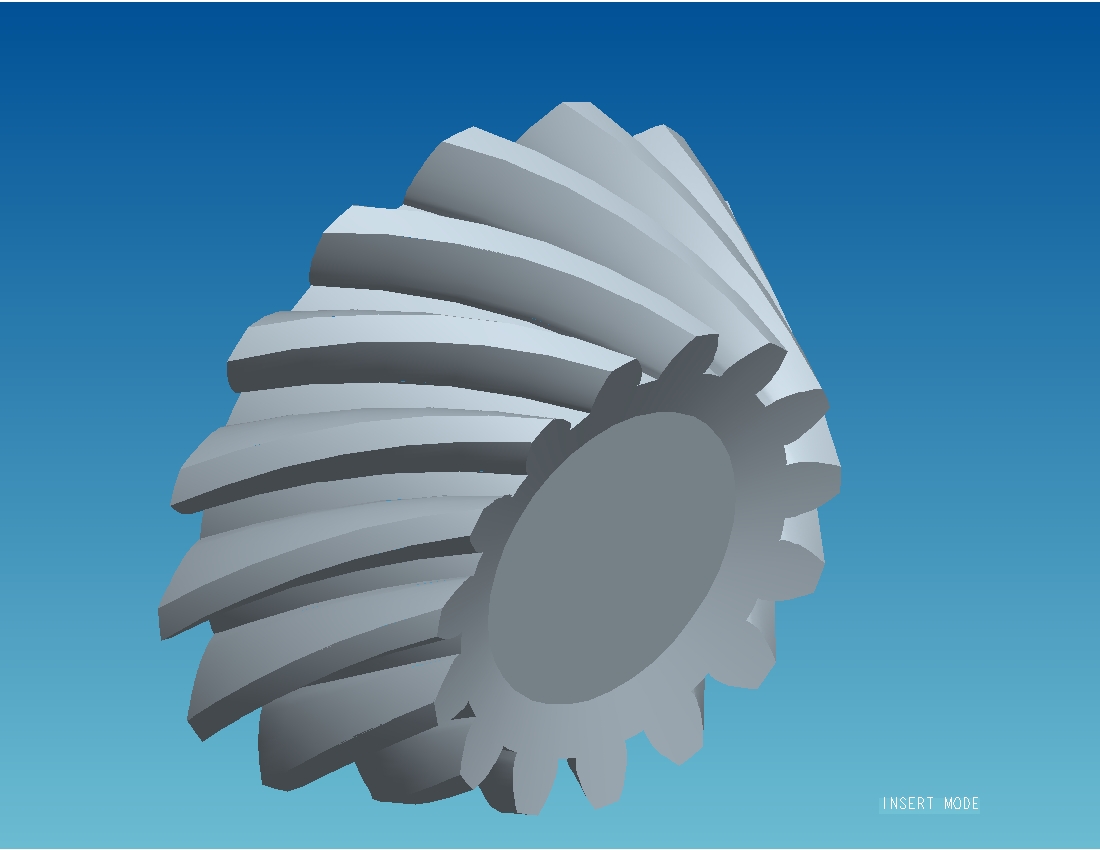

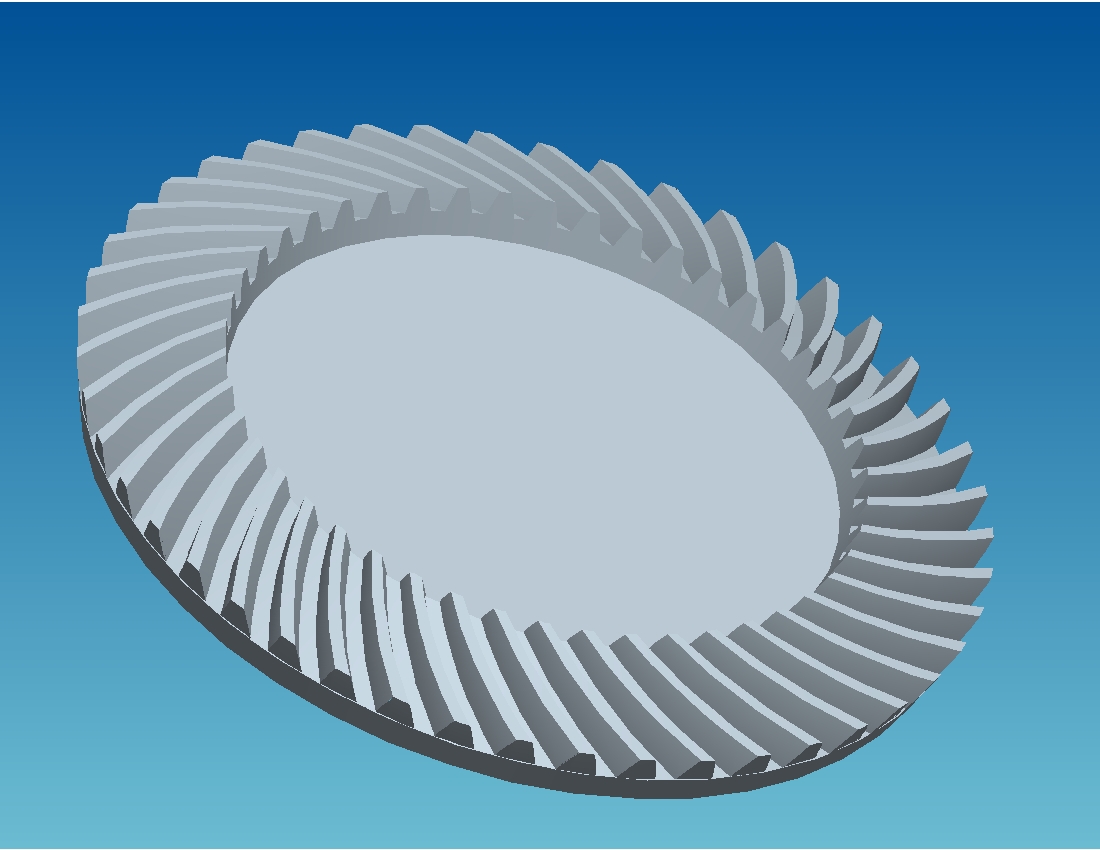

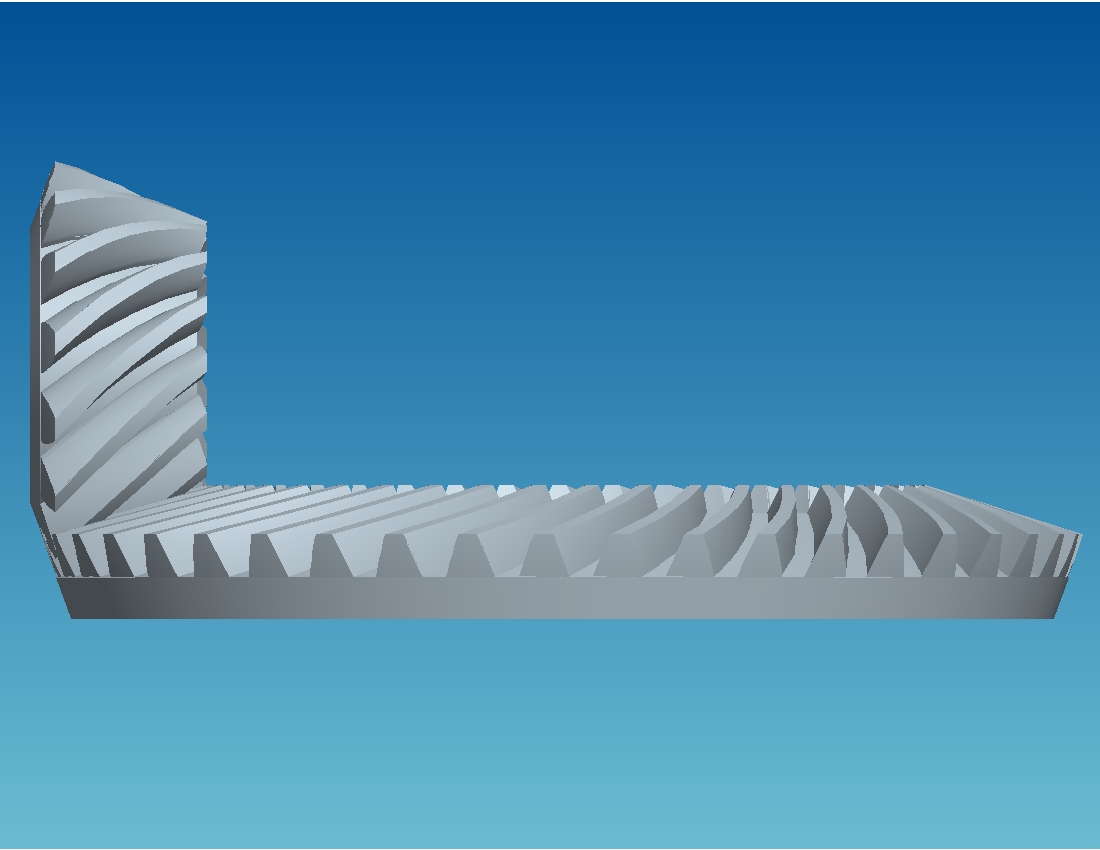

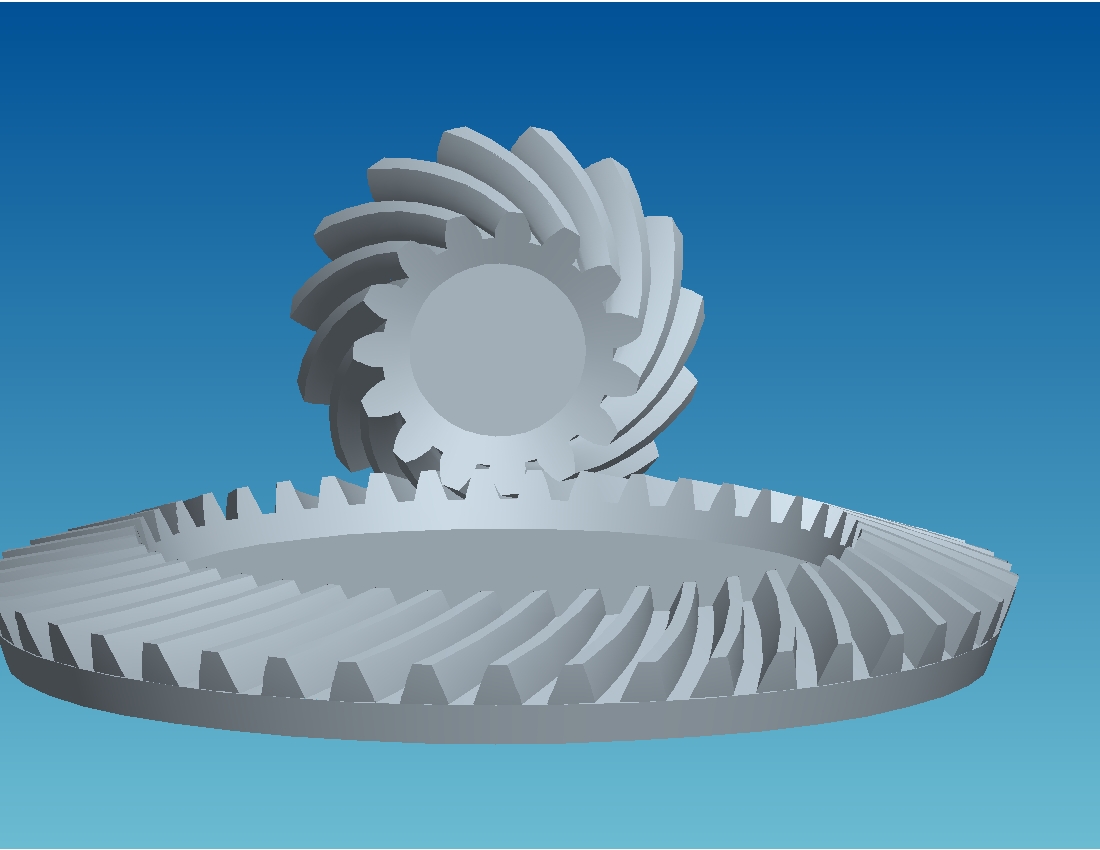

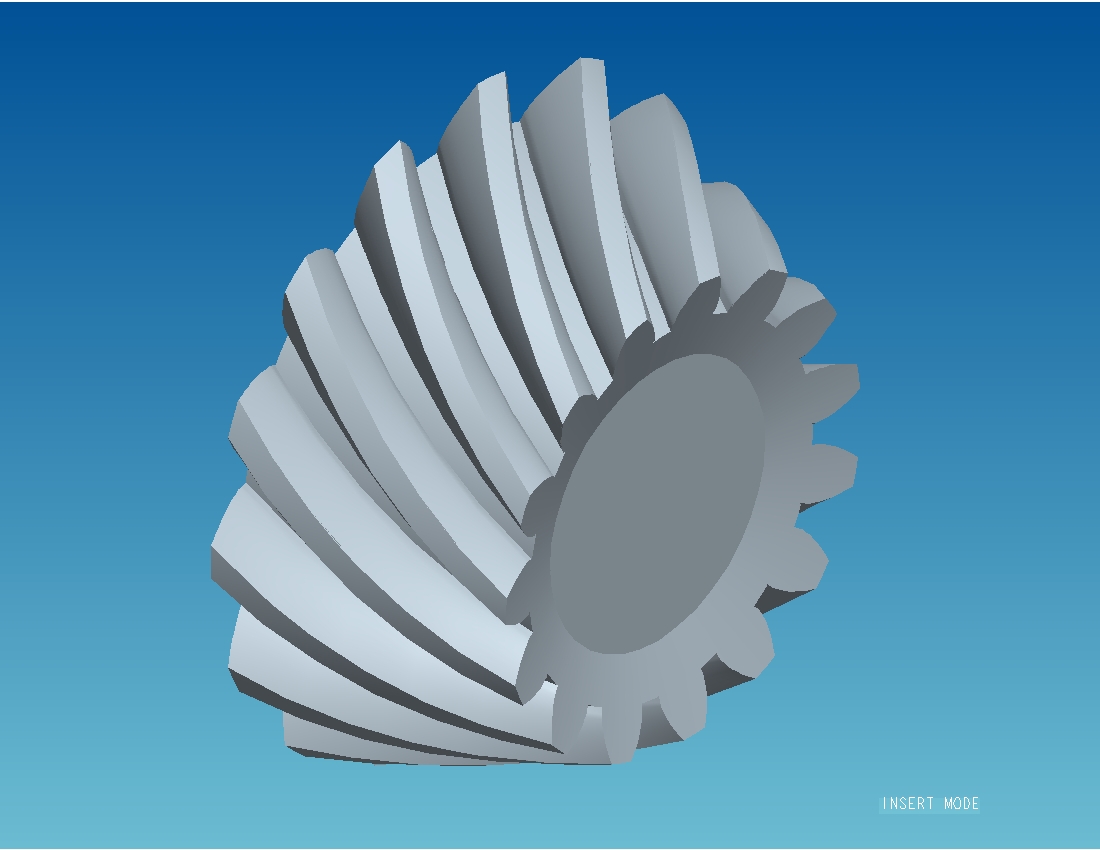

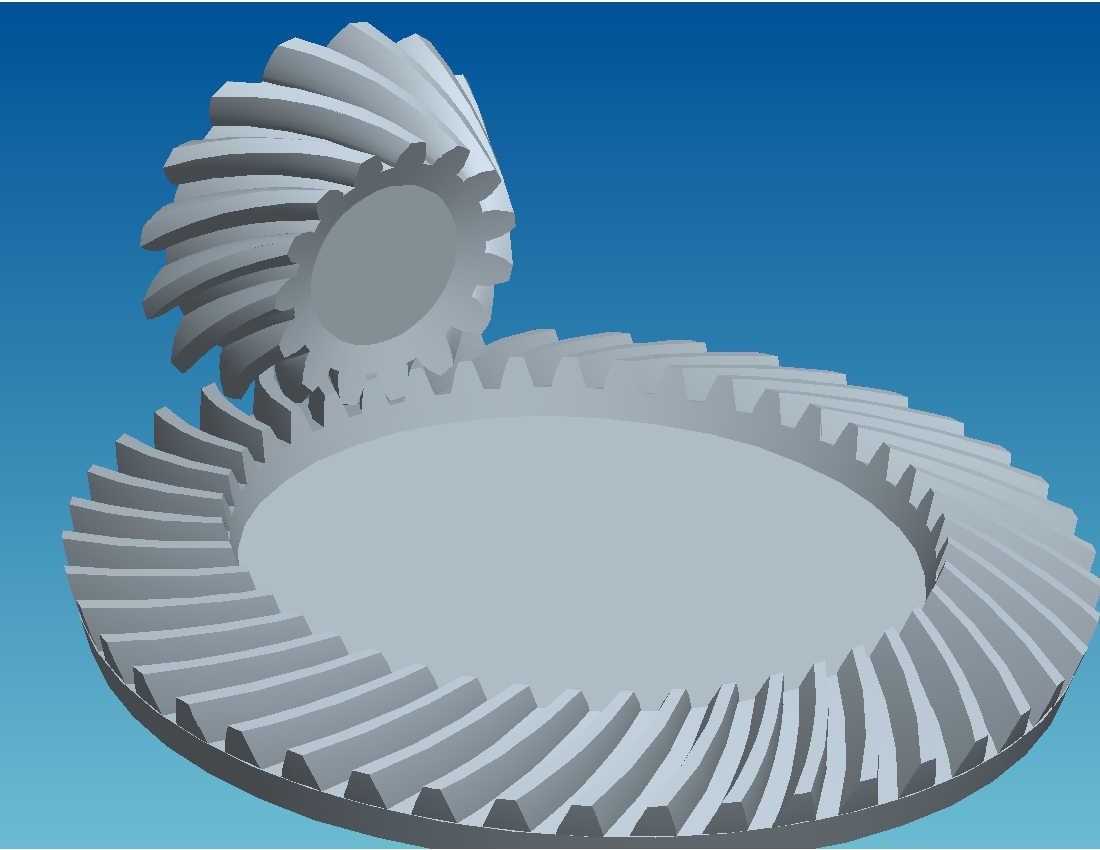

齿胚：圆锥。
齿形：球面渐开线。
齿线：锥面圆弧线。

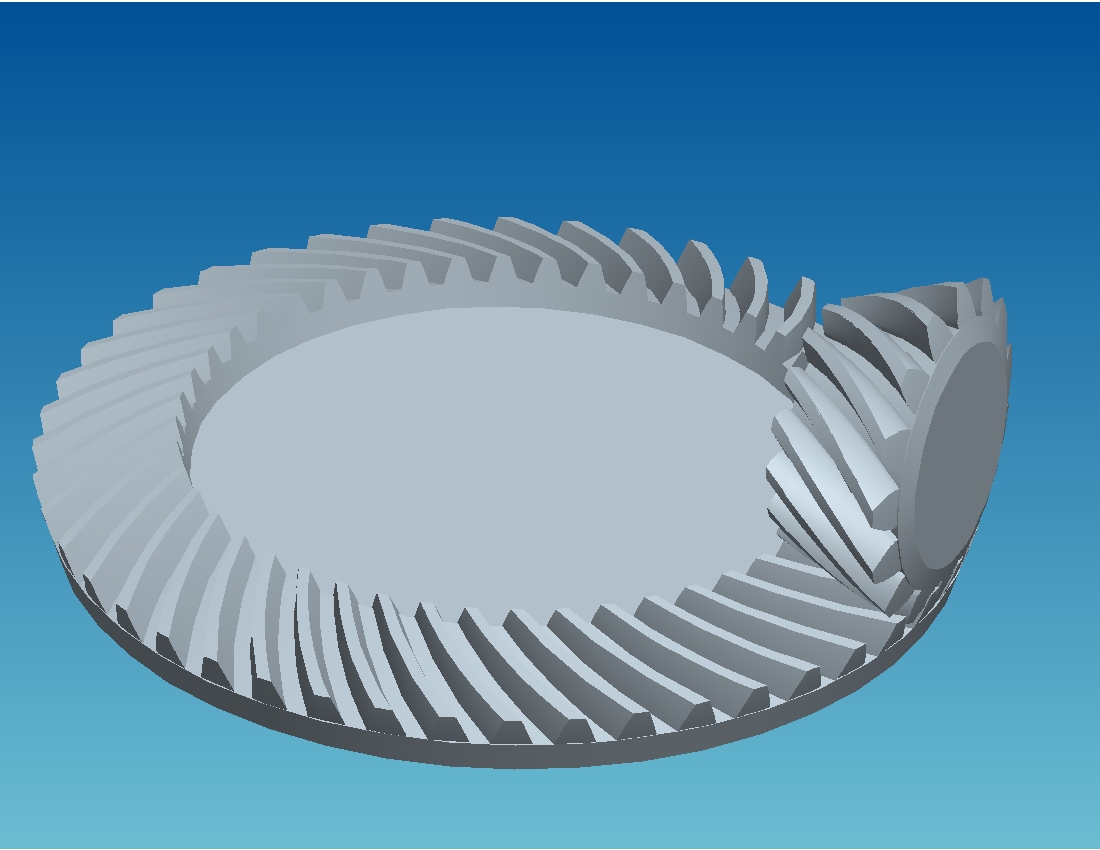

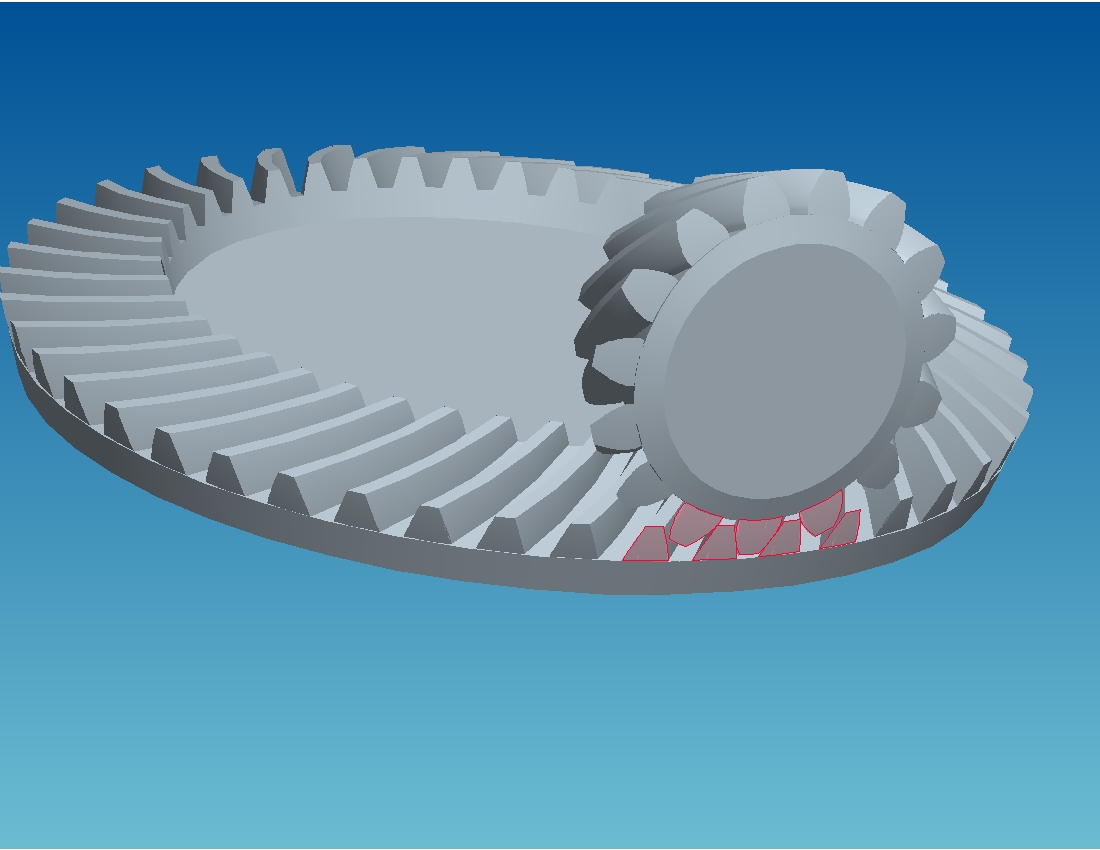

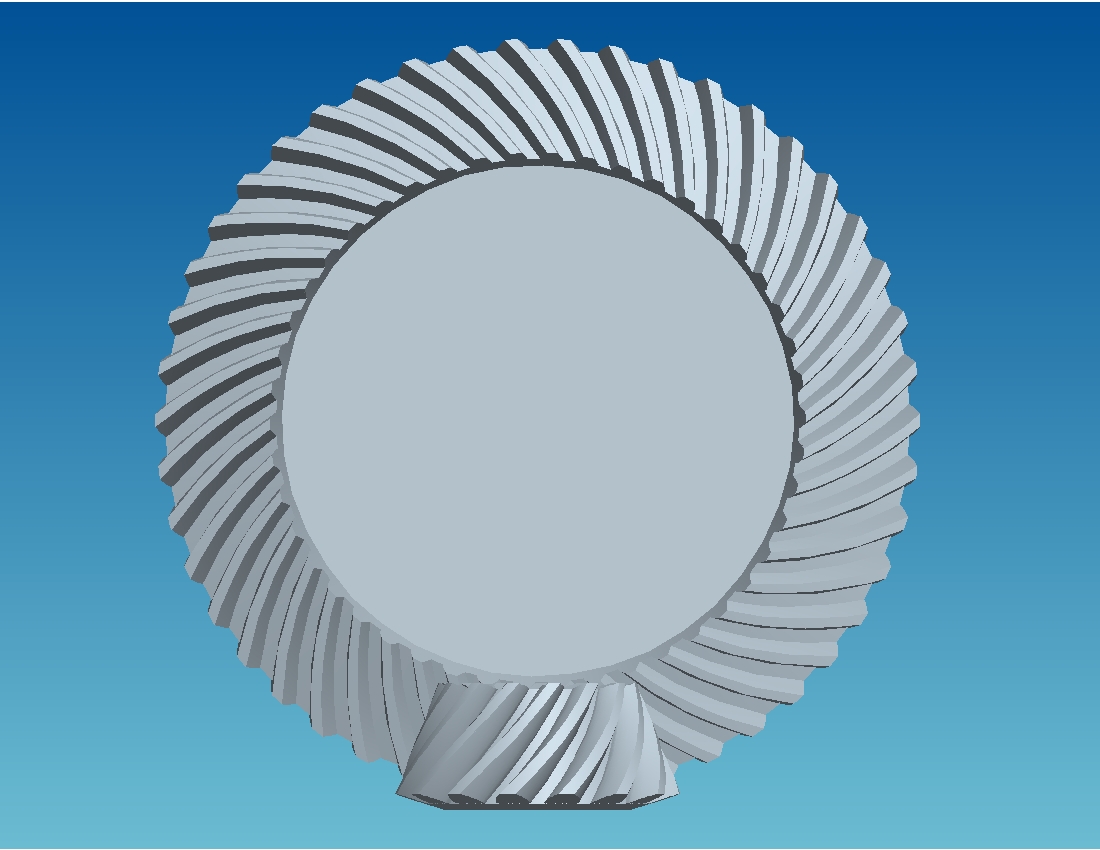

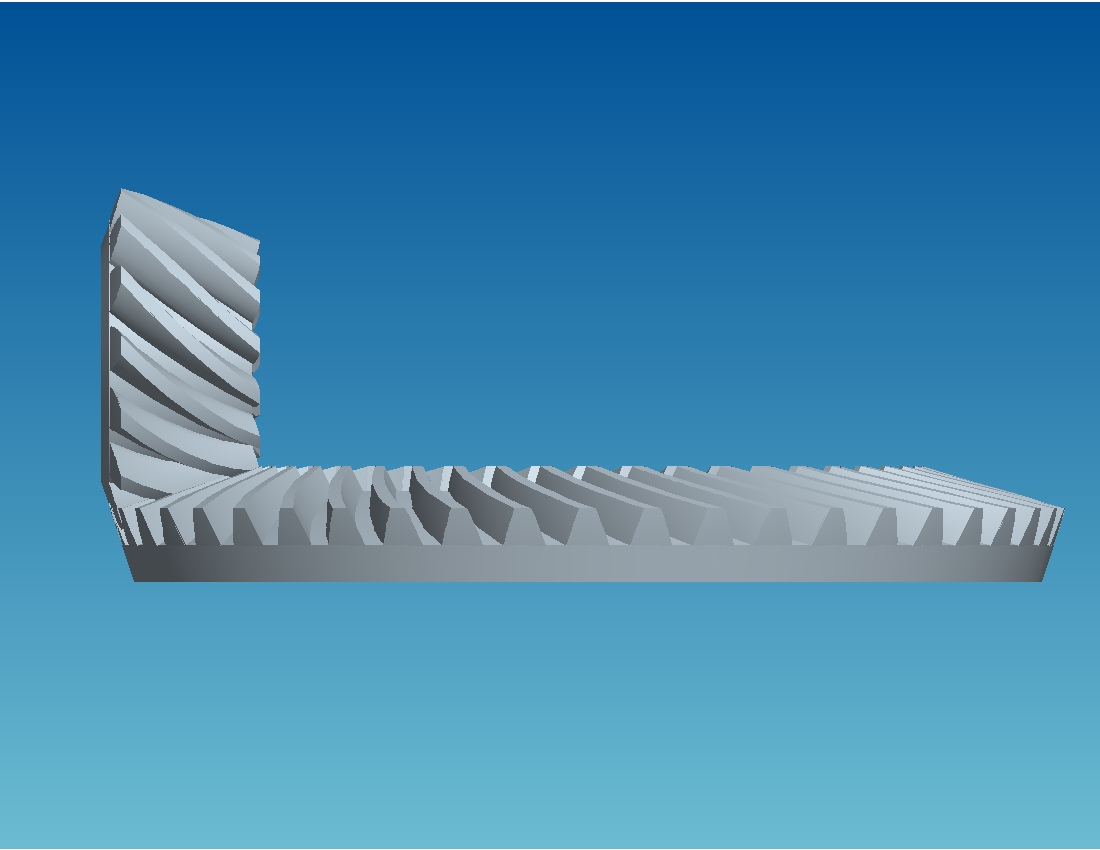

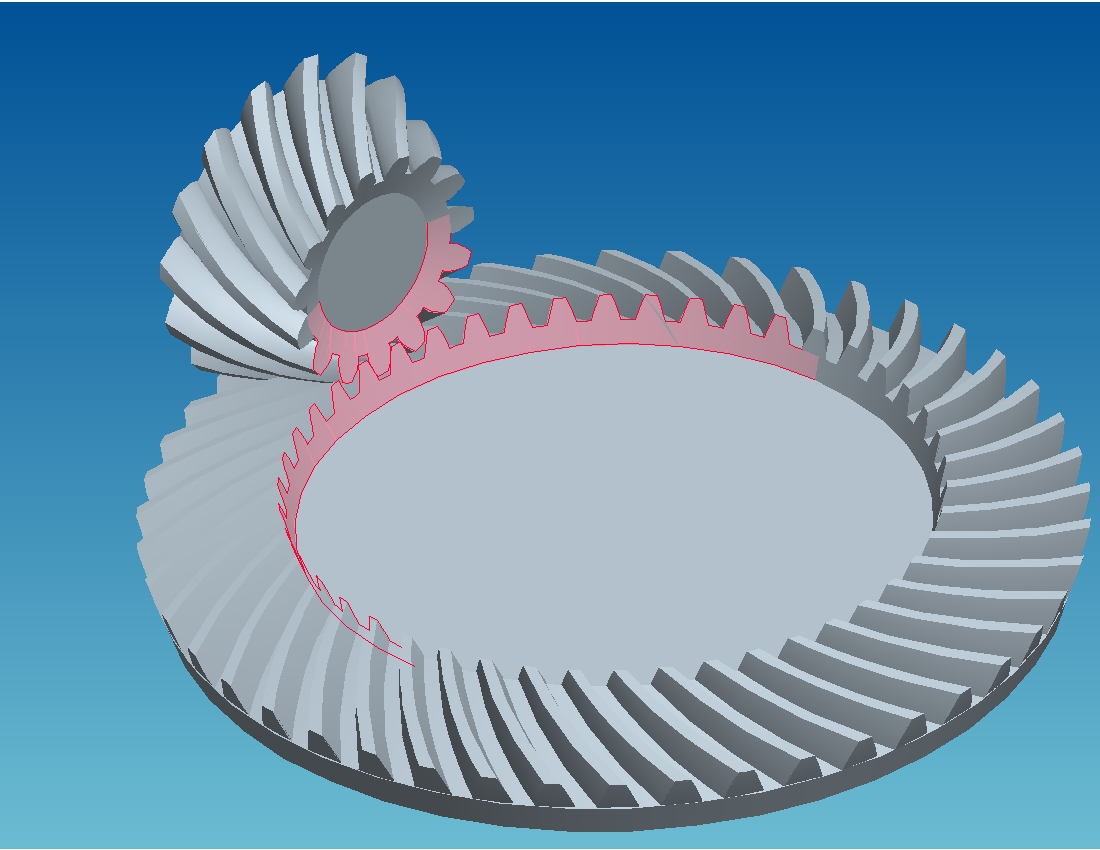

理论啮合，检查没有任何干涉。

毛永泉 · 发表于 2008-9-25 11:04

毛永泉 · 发表于 2008-9-25 11:06

woodee · 发表于 2008-9-25 11:25

毛永泉 · 发表于 2008-9-25 11:43

锥面圆弧线：自己的定义，在一扇形平面上画一段圆弧线，然后再把这一扇形平面弯成一圆锥面，所得一空间曲线（在锥面上的圆弧线）。

woodee · 发表于 2008-9-25 12:06

也就是说，考虑加工刀具与齿轮基圆锥的相互运动关系，所画出的“锥面上的圆弧线”？

毛永泉 · 发表于 2008-9-25 15:29

是这样理解，但不是一条简单的投影线，按投影线做出的齿轮副肯定会干涉。

woodee · 发表于 2008-9-25 16:39

pengwh · 发表于 2008-9-26 04:26

请教楼主:3D用什么软化画的？

毛永泉 · 发表于 2008-9-26 08:57

模型参数化设计，可切向、径向变位。

账号		自动登录	找回密码
密码			注册

烦请楼主对“齿线：锥面圆弧线”稍加详细的解释。
