求证一个问题？关于齿轮变位的

cat_520 · 发表于 2008-9-24 14:28

woodee太厉害了啊，年轻有为啊，崇拜啊！

woodee · 发表于 2008-9-24 17:02

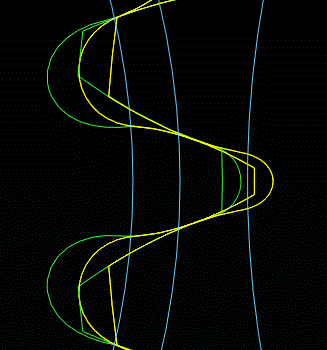

你的是绿色线条，我的是黄色线条：

freefreemen · 发表于 2008-9-24 19:15

好像变位系数相同，只是齿顶圆和齿根圆直径不同的差别

woodee · 发表于 2008-9-24 19:45

是的！
但就是齿根圆和齿顶圆的差别，使得有效渐开线长度从而啮合重叠系数有所不同。对于M=1的齿轮，径向0.43mm的差别，可不是个小数字。

freefreemen · 发表于 2008-9-24 20:01

woodee的小齿较尖，强度低一点:)

woodee · 发表于 2008-9-24 20:31

开始的前提，就是小齿轮为金属齿，而大齿轮为塑胶齿，就是为了部分地平衡强度啊！

freefreemen · 发表于 2008-9-24 20:35

原帖由 woodee 于 2008-9-24 20:31 发表

 登录/注册后可看大图

开始的前提，就是小齿轮为金属齿，而大齿轮为塑胶齿，就是为了部分地平衡强度啊！

还有这个前提呀

woodee · 发表于 2008-9-24 20:47

要不如果同一种材料的话，小齿轮本身强度就低于大齿轮，还会去减薄齿厚？呵呵！

per-shaving · 发表于 2008-9-24 23:33

科学是一门以数学为基础，以实验为手段的学问。任何一亇科学术语，都有严格的定义，理介是唯一的。
对渐开线圆枉齿轮而言，有以下几个术语：
变位系数 x (即径向变位系数)
法向变位系数 xn
端面变位系数 xt
未见有切向变位系数这一术语，因而造成了不同的理介。

吕世祥 · 发表于 2008-9-26 14:13

我是这么理解:径向变位后的齿形就是同一条渐开线上的不同位置的渐开线段;
切向变位就是把这一渐开线线段法向等距位移,
不知对否?

账号		自动登录	找回密码
密码			注册

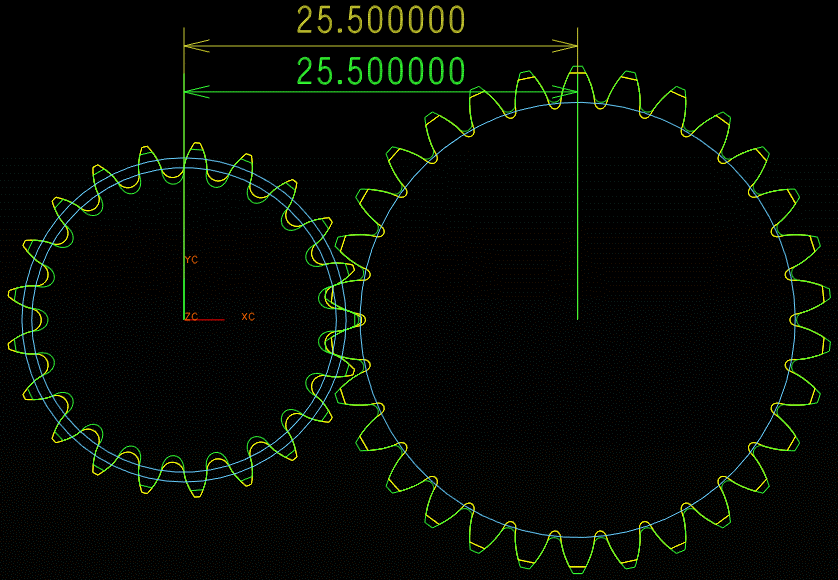

FFM，你我所画齿轮的差别如图
