求证一个问题？关于齿轮变位的

阿懵

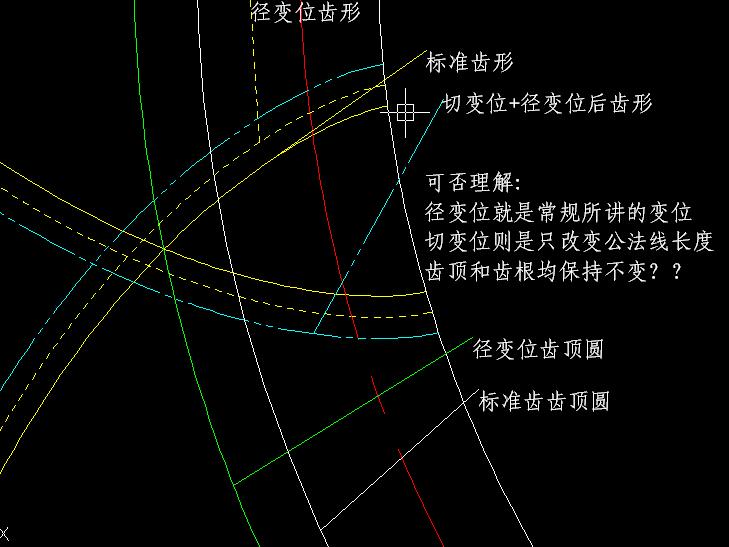

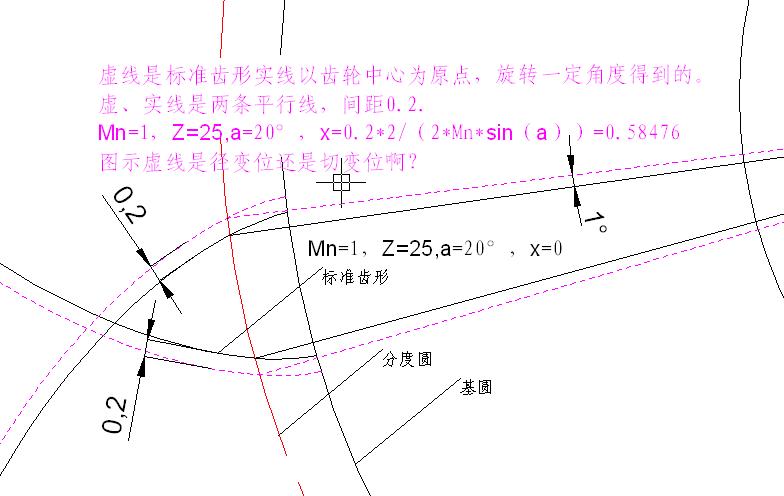

关于齿轮变位的问题，因为有径向变位和切向变位，所以有时候有点迷惑？径向变位和切向变位对渐开线曲线应该相同的。那么切变位+经变为后重合度该如何计算呢？不知道附图所示的理解是否有问题？？？

bauer

切向变位不改变各圆的直径及渐开线曲率（不改变啮合角），仅对齿厚产生影响。齿轮副的重合度与径向变位有关，与切向变位无关。

freefreemen

一直用χ＋Da+Df做齿轮，比用两个变位系数方便:)

woodee

没错！
径向变位确定了用哪一段渐开线；切向变位用以调整齿厚。
当齿顶圆一旦定下来，进刀的深浅不同，其实就是在切向变位。

woodee

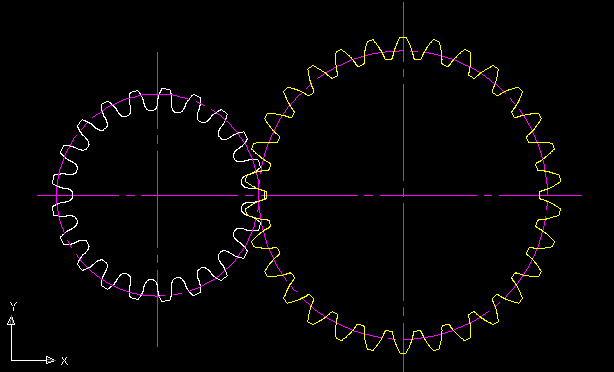

ffm，你试画一对齿轮：
Mn=1，An=20度，直齿；
Z1=21，Xn1=0；
Z2=30，Xn2=0；
因Z1是金属齿轮，而Z2是塑胶齿轮，为平衡强度，Z1齿厚减薄到原来的0.8倍，同时，Z2齿厚加大到原来的1.2倍。
你只用径向变位试试？呵呵！

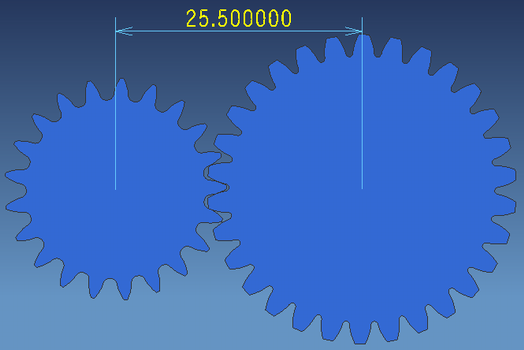

参数改了一点，先前变化太大。

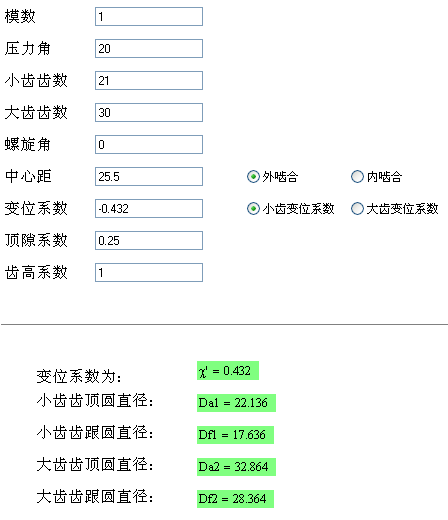

我做的如图示：


[ 本帖最后由 woodee 于 2008-9-11 19:18 编辑 ]

zhoulei24258

呵呵，WOODEE看来大家对切向变位都很好奇啊，你还是给大家好好讲解讲解吧。
最好是再开个帖子，把切向变位的计算方法和原理都讲讲。
谢啦

freefreemen

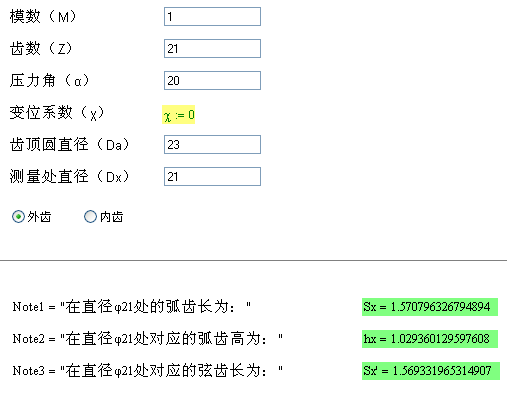

这样就行了

cylfdf

难道径向变位不是高度变位吗？晕了,我不知道切向变位，我只记得高度变位是通过调整进刀的深浅的

阿懵

请高手们在帮忙讲解讲解！！如果不考虑齿顶高，齿根高，仅仅考虑公法线。

woodee

如果不考虑齿顶高，齿根高，仅仅考虑公法线。

那么径向、切向变位是一回事。
