求证一个问题？关于齿轮变位的

阿懵 · 发表于 2008-9-12 09:18

谢谢！有点明白了！！

freefreemen · 发表于 2008-9-12 09:35

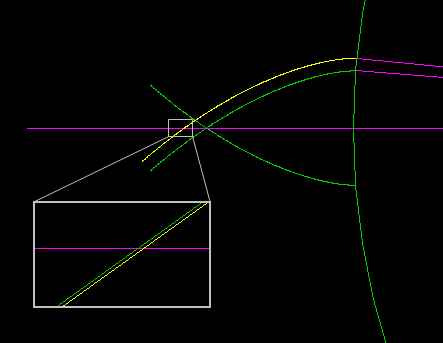

我觉得变位不是等距等到的，偏移得到的曲线是延长渐开线，而不是渐开线了。变位应该是旋转得到的。虽然差距很小，但是还是有一定差别的吧。:)

阿懵 · 发表于 2008-9-12 09:42

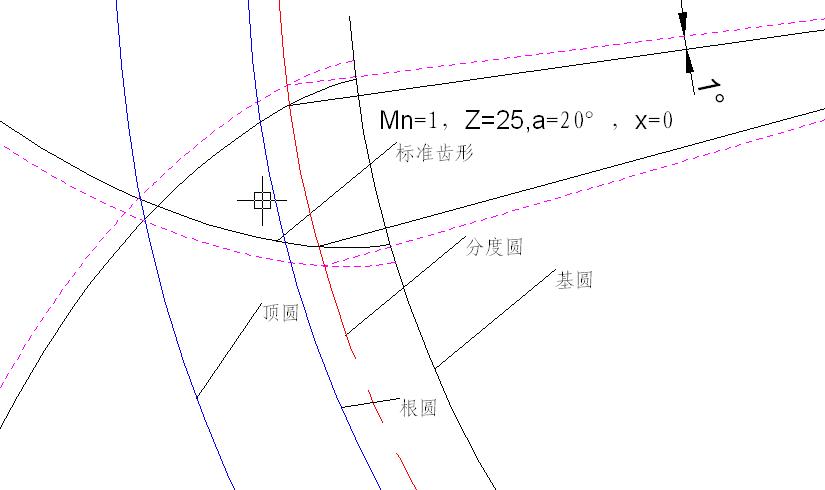

freefreemen讲得应该很正确，我图示的虚线是原来的渐开线旋转复制得到的，不是等距得到的，但是旋转后得到的虚、实线是等距线。

阿懵 · 发表于 2008-9-12 09:55

我的理解：只要依据中心距设计出变系数，同时保证齿根不干涉，用两个圆（齿根圆，齿顶圆）去截取变位后的渐开线生成齿形就可以了，不需要考虑切变位的问题，我平时设计也是这样弄得。只是要保证齿顶不能太尖。如果总变位系数
和是很大的正变位（外啮合），即使调整切变位也是不能解决齿顶过尖的问题。只能通过调整中心距降低总变系数和的大小。不知道我的理解是否有道理？？？

freefreemen · 发表于 2008-9-12 10:06

我碰到的除了国内的，都是Da+Df+χ的。

阿懵 · 发表于 2008-9-12 11:02

原帖由 zhoulei24258 于 2008-9-11 22:01 发表

 登录/注册后可看大图

呵呵，WOODEE看来大家对切向变位都很好奇啊，你还是给大家好好讲解讲解吧。
最好是再开个帖子，把切向变位的计算方法和原理都讲讲。
谢啦

绝对同意，积极响应！！

zhoulei24258 · 发表于 2008-9-12 11:35

freefreemen 您好，能不能详细说明为什么是旋转才是渐开线，而移动不是呢？另外旋转的角度要这么计算？和切向变位系数有说明数学关系？

freefreemen · 发表于 2008-9-12 12:36

原帖由 zhoulei24258 于 2008-9-12 11:35 发表

 登录/注册后可看大图

freefreemen 您好，能不能详细说明为什么是旋转才是渐开线，而移动不是呢？另外旋转的角度要这么计算？和切向变位系数有说明数学关系？

偏移之后满足不了“渐开线上任意点的法线必和基圆相切”的条件，所以，不是渐开线。
转角=分度圆弧齿长/分度圆直径+invα。
径、切向变位系数与弧长的关系用锥齿轮的弧长公式来说明：

登录/注册后可看大图

阿懵 · 发表于 2008-9-12 13:19

我是这样理解的。具体见附图

freefreemen · 发表于 2008-9-12 15:33

因为是径向变位系数，所以是m*X*tanα:)
