【讨论】齿轮设计图样大PK！

mrmrw · 发表于 2017-1-10 17:05

柳金刀发表于 2017-1-9 11:08

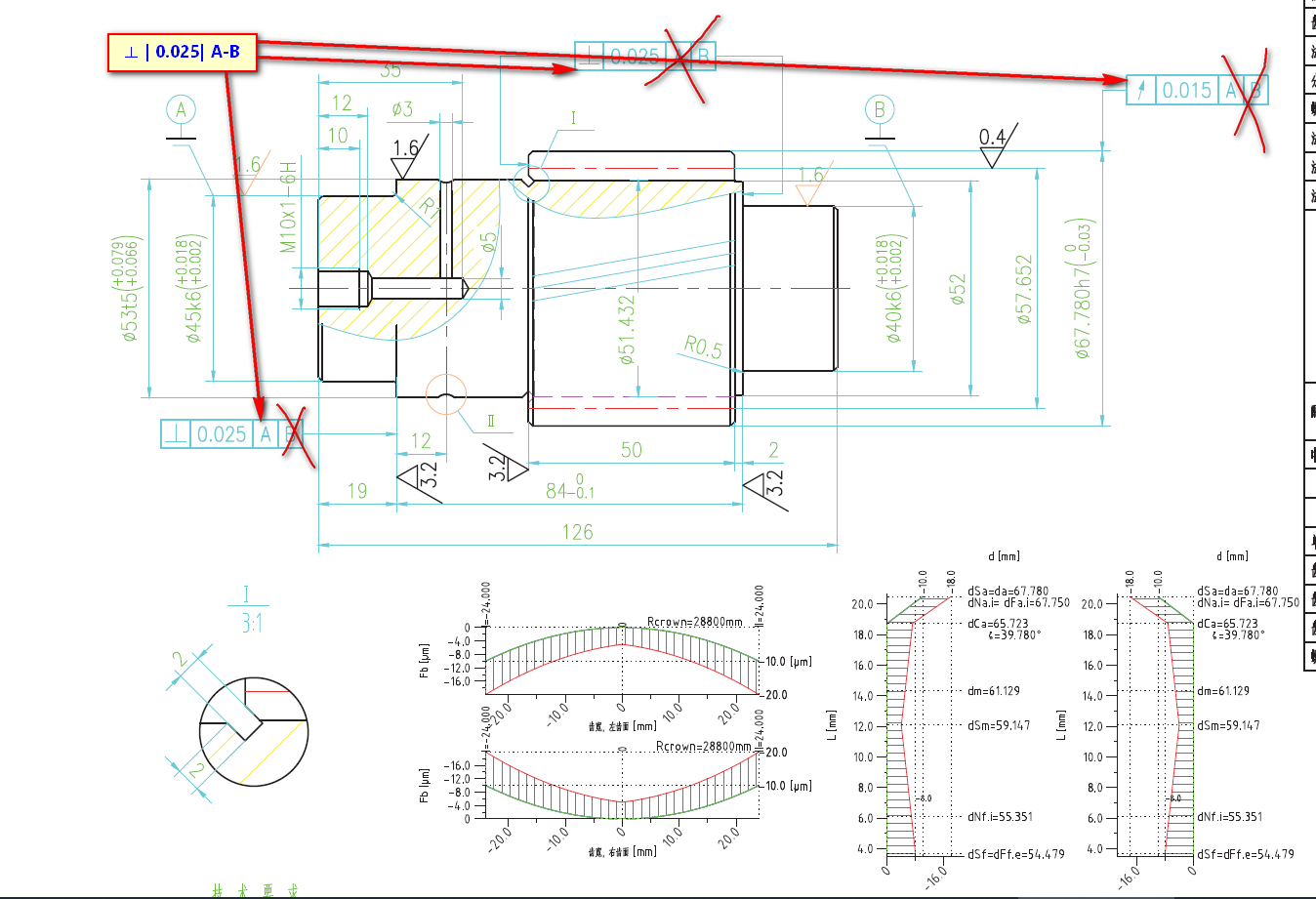

我上传一张自己的图纸吧，新手，有错误之处还请各位老师提出帮忙改正，谢谢了！

看参数和齿形，基本上知道:图中的齿形没有和参数对应上。
写的参数很少，而且齿根高系数和顶隙系数两个概念都搞错了！
哈哈，新手，有待进步！！

柳金刀 · 发表于 2017-1-11 11:08

mrmrw 发表于 2017-1-10 17:05
看参数和齿形，基本上知道:图中的齿形没有和参数对应上。
写的参数很少，而且齿根高系数和顶隙系数两个 ...

首先感谢老师的批复！齿顶高系数ha*=1
顶隙系数c*=0.25
这是标准值啊，不知道哪里错了

mrmrw · 发表于 2017-1-12 08:46

柳金刀发表于 2017-1-11 11:08
首先感谢老师的批复！齿顶高系数ha*=1
顶隙系数c*=0.25
这是标准值啊，不知道哪里错了

你自己的图中不是写了顶隙系数1.25？？？
后面你自己回复是顶隙系数c* =0.25！这都不知道错在哪儿？
还有，不要什么都说是标准值？那个地方有标准值？齿轮参数没有标准值，只有某个标准推荐的数值而已。这东西不是一成不变的！

jingshi · 发表于 2017-1-13 08:27

学习学习，感谢楼主感谢

mrmrw · 发表于 2018-2-7 14:57

最近绘制的一份图纸，是包胶注塑的，传上来看一下！

yongxiangle1969 · 发表于 2018-2-7 22:20

多谢版主的分享

jhoste · 发表于 2018-3-12 15:41

已经发到邮箱了吗，怎么没有

zjszw1973 · 发表于 2019-10-26 08:15

谢谢，学习了。

吉他小白 · 发表于 2020-2-18 10:33

呵呵，看到第一张图纸非常熟悉，不知道版主怎么获得的。

mrmrw · 发表于 2020-3-19 10:14

吉他小白发表于 2020-2-18 10:33
呵呵，看到第一张图纸非常熟悉，不知道版主怎么获得的。

东莞TTI公司设计的图纸，按照老美的出图方式绘制。
这些图纸也是我从网上找到了，有些是朋友给的！对于单个齿轮，不会造成侵权的，只是让大家参考学习！
