求助关于蜗杆斜齿轮副强度校核问题

mrmrw

赫兹应力计算问题，其实是个很麻烦的计算。

找了基本专著，在这本书中有介绍！

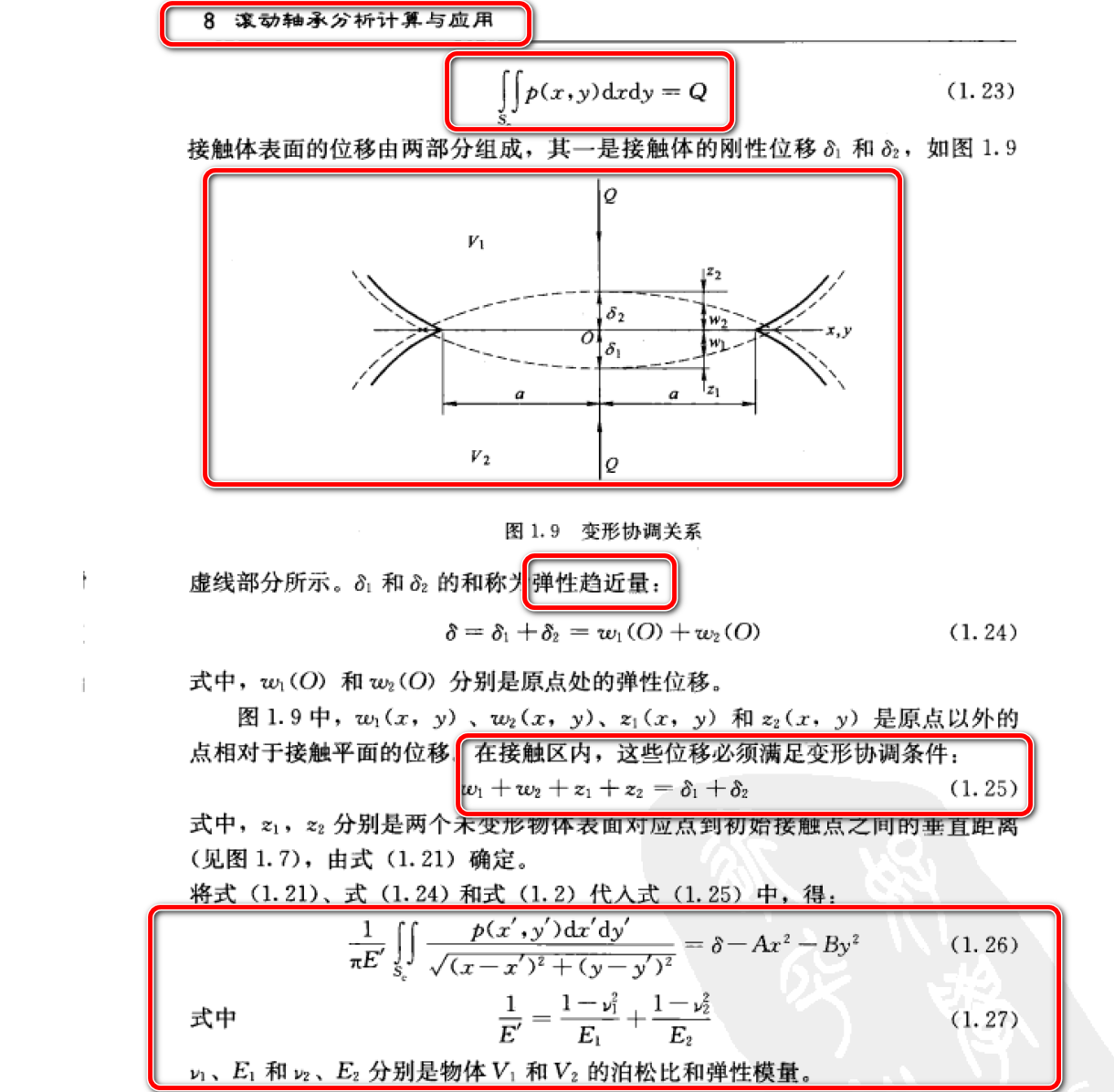

（1）在《滚动轴承分析计算与应用》第1章中有详细的介绍。这计算只能采用数值方法来计算，计算过程比较繁琐。

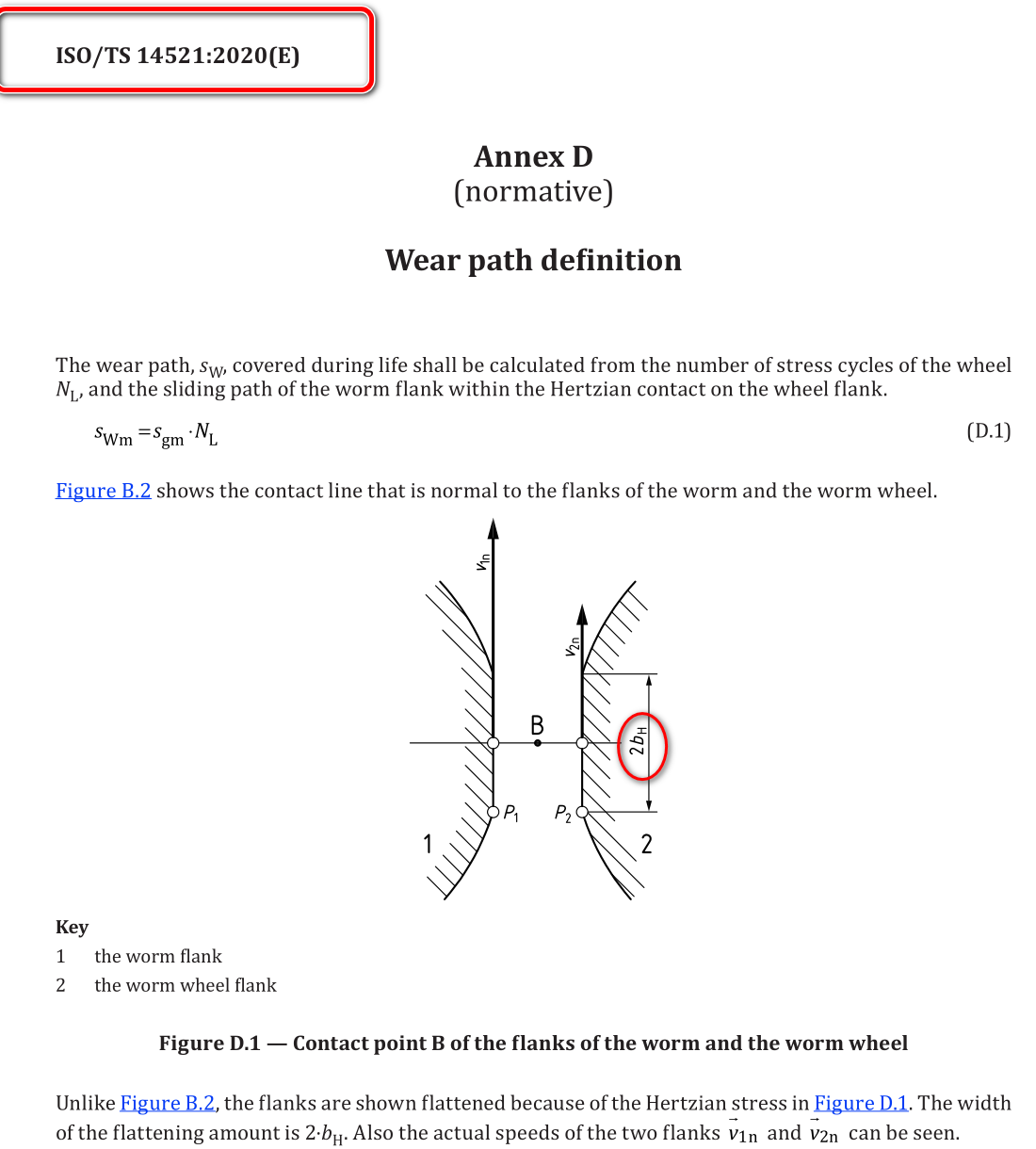

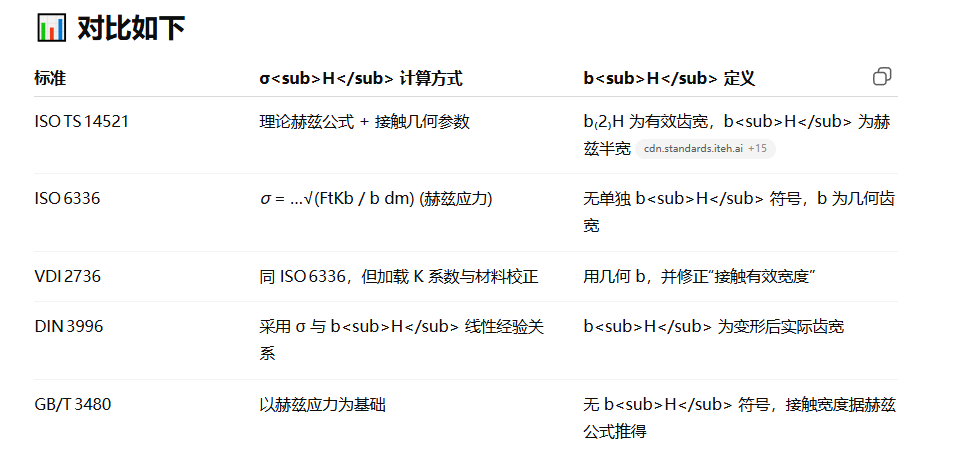

（2）ISO/TS 14521：2020标准给出的计算2bH与上面的2a是同一个东西了。属于变形协调方程的一部分。
这个计算的确是比较复杂，所在在这个标准中没有给出详细的计算公式也算能理解了。——从这个方面看，KissSoft软件在很多细节方面的确是研究的很深入了。专业软件真不是随便吹的，能经得起很多专业人士的考验的！

mrmrw

这个问题，目前还没有得到更完整的解答！
期待有同行出来多指导一下啊！

魔力仿真

佩服楼主的钻研精神！看完所有回帖又用案例验证了下。基本破案了！不复杂，下面是自己的见解。

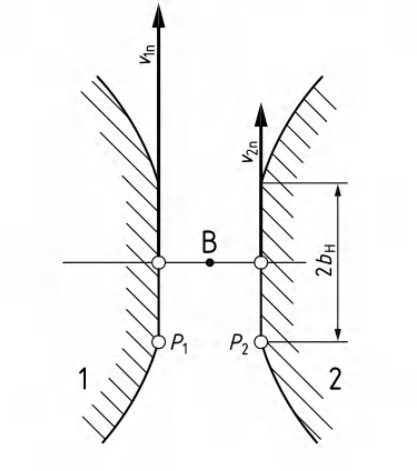

上面回过贴了，能达成共识的是与赫兹接触计算得到的椭圆的宽度有关，这个公式各个标准或者书都有公式，那为什么赫兹接触的宽度并不是楼主说的有效齿宽呢，其实楼主ISO6336里截图就说明了这个问题（如下）：



所以有效齿宽=赫兹接触区域宽度+2*mn（模数）；这就是报告里显示的有效齿宽的公式。下面用案例验证。

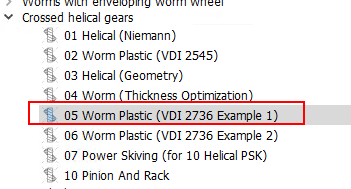

自带例题（模数1.7），强度计算方法改为静态计算，计算后查看报告，


4.972+2*1.7=8.372（与下面相同）

另外把塑料齿轮改成和蜗杆相同的调质钢，继续验证：


1.363+2*1.7=4.763（报告4.76）

以上验证完毕，应该没啥问题！

michaelyang

喔嚯，破案了

mrmrw

魔力仿真 发表于 2025-7-15 09:56
佩服楼主的钻研精神！看完所有回帖又用案例验证了下。基本破案了！不复杂，下面是自己的见解。

上面回过 ...

感谢回复，终于破案了！

我还想自己用MathCAD来求解这个赫兹应力的长短轴的尺寸，看来不用了，直接用KS中的2a和2b就可以了！
从这个例子看，KissSoft在很多细节上处理的还是很到位的！——值得我们认真学习！
感谢魔力仿真的帮助！

mrmrw

从bH这个概念看，首先要判断这个变形必须是在弹性变形内的，否则就会不合适了！

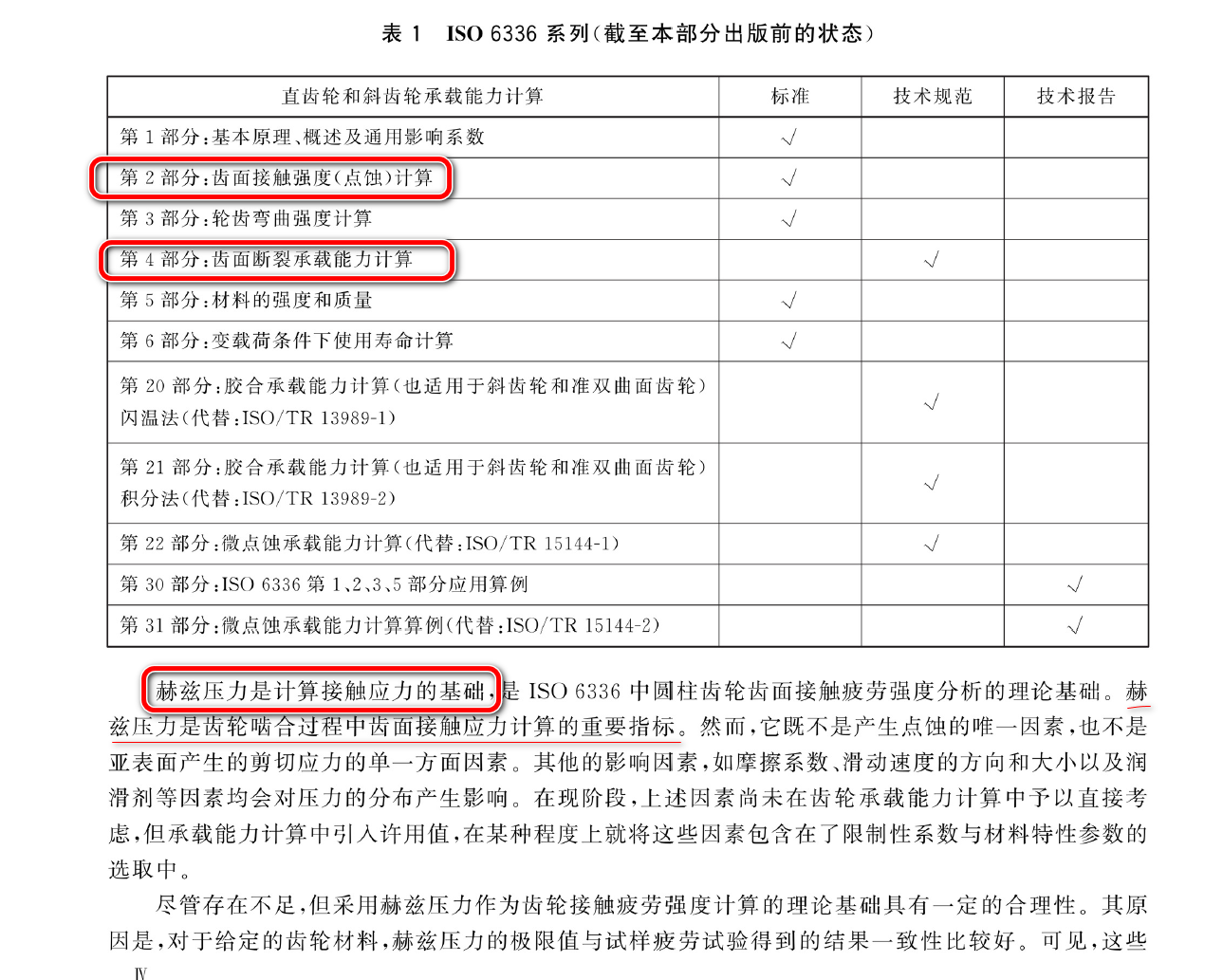

在ISO/TS 6336-4这个标准中，是对齿面压馈的一个计算方法，但是还处于草案阶段！
在这个标准中也涉及了bH这个赫兹应力齿宽的问题，而且更深入了一些。



————————————————

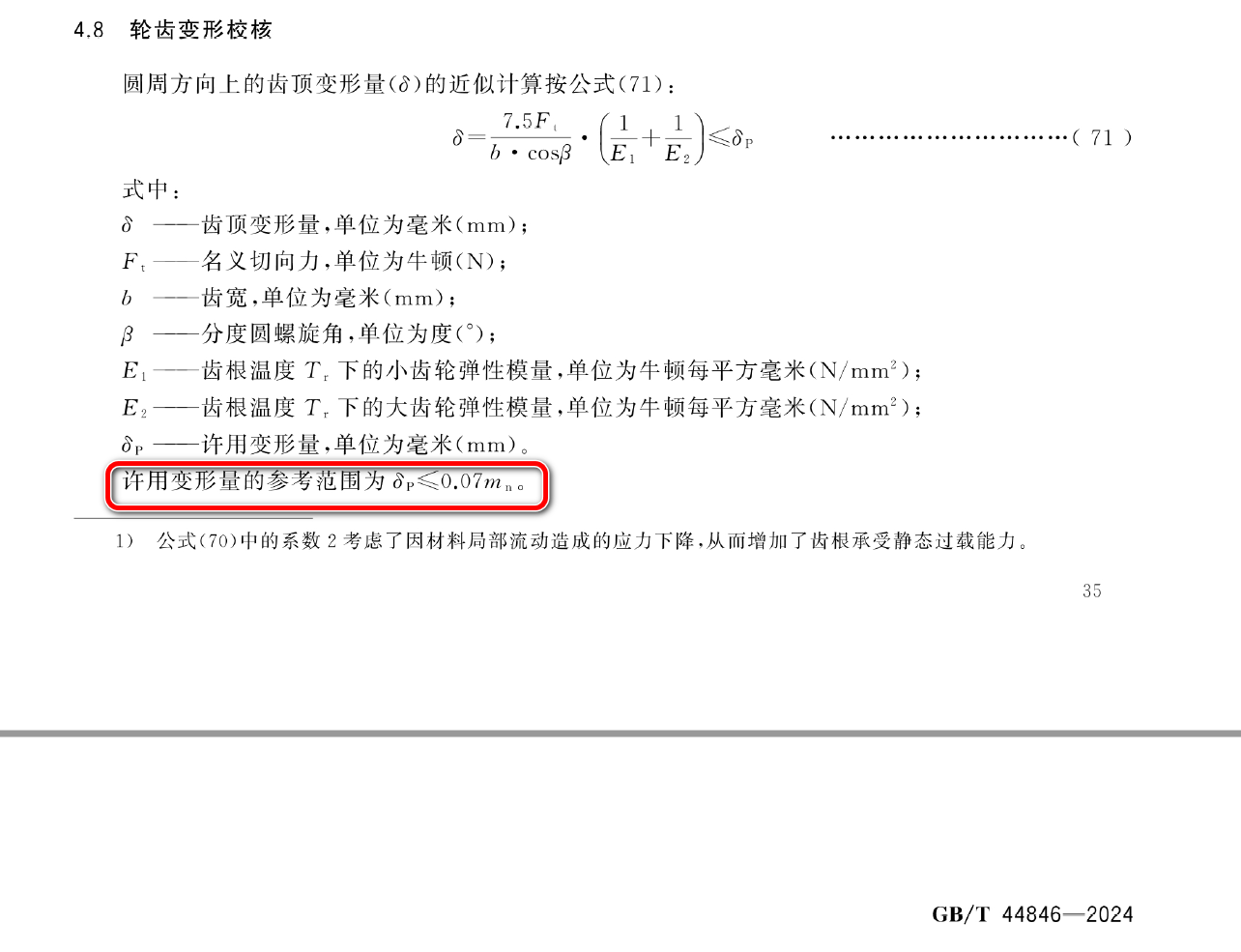

在GBT 44846-2024标准中，给出来塑料齿轮的变形限制计算方法。

——————————————
所以，这个问题的完美解答，可以有助于标准的学习和理解！

谢晃-齿轮工程技术

受教了，谢谢。

哪位朋友油kisssoft塑料完整数据库？

谢晃-齿轮工程技术

受教了，谢谢。

哪位朋友油kisssoft塑料完整数据库？

mrmrw

魔力仿真 发表于 2025-7-15 09:56
佩服楼主的钻研精神！看完所有回帖又用案例验证了下。基本破案了！不复杂，下面是自己的见解。

上面回过 ...

您是做CAE仿真的。

可否用软件做一个蜗杆斜齿轮副的静力学仿真。比如材料可以这么选：
（1）蜗杆用中碳钢45或者黄铜C3604；
（2）塑料斜齿轮用POM，牌号是杜邦的Delrin 100P。
————————————————
从个人经验看，感觉KS计算的齿根弯曲应力值是偏大的； 剪切应力都偏小！——这是我的经验感觉！因此，您是否可以用CAE进行一个仿真判断？

wswj

魔力仿真 发表于 2025-7-15 09:56
佩服楼主的钻研精神！看完所有回帖又用案例验证了下。基本破案了！不复杂，下面是自己的见解。

上面回过 ...

厉害


KS里同时用了接触宽度和这个不同齿宽的处理, 都能被推出来了
本来这个应该要KS自己在帮助文档里说明的
