求助关于蜗杆斜齿轮副强度校核问题

mrmrw · 发表于 2025-6-27 12:06

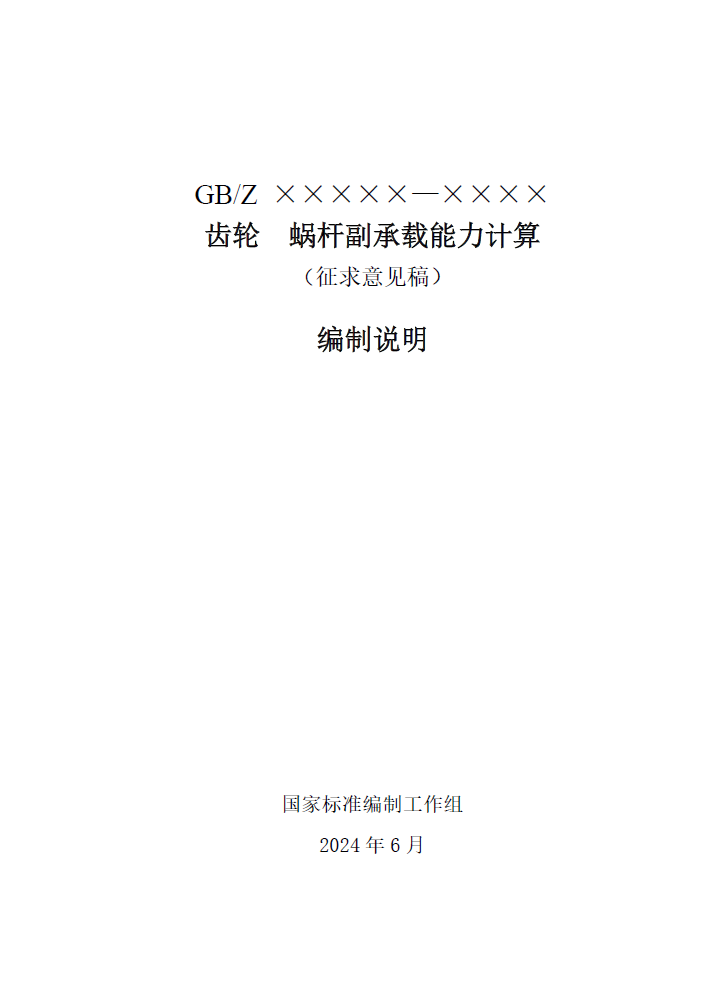

搜了一下GB的起草，看到很多专家，发出来！

正颈鹿 · 发表于 2025-6-27 13:27

mrmrw 发表于 2025-6-27 11:43
这个公式隐藏的很深！在DIN 3996有公式；在ISO 14521中有引用DIN 3996中的公式，但是就是没有写bH的计 ...

σH Kisssoft的计算是根据皮特森原理计算：

登录/注册后可看大图

mrmrw · 发表于 2025-6-28 07:56

正颈鹿发表于 2025-6-27 13:27
σH Kisssoft的计算是根据皮特森原理计算：

分享一下计算公式，谢谢！

正颈鹿 · 发表于 2025-6-30 22:03

mrmrw 发表于 2025-6-28 07:56
分享一下计算公式，谢谢！

马总，出差了几天，上个回复貌似搞错了，那是齿轮刚度变形的公式。

讨论的公式在VDI2736中有说明，但无公式，另一篇文章中提到的详细公式：

s10010-023-00694-3.pdf (1.47 MB, 下载次数: 2)

登录/注册后可看大图

mrmrw · 发表于 2025-7-1 09:22

正颈鹿发表于 2025-6-30 22:03
马总，出差了几天，上个回复貌似搞错了，那是齿轮刚度变形的公式。

讨论的公式在VDI2736中有说明，但 ...

您发的图片，都是不能显示的！

资料浏览了一下，但是关于赫兹应力σH和两个齿轮的曲率半径的计算公式还是没有看到。
如果有详细的公式，烦请分享一下！谢谢

正颈鹿 · 发表于 2025-7-1 11:21

附件第三页有说，但是在VDI2736中没有这个公式

mrmrw · 发表于 2025-7-1 14:41

正颈鹿发表于 2025-7-1 11:21
附件第三页有说，但是在VDI2736中没有这个公式

这个公式中涉及b 的计算，那就是死循环了！

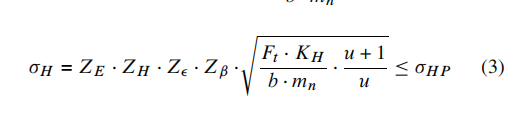

这个公式在ISO中都有的，是平行轴齿轮副的接触应力计算公式，不是我想找的公式！
