求助关于蜗杆斜齿轮副强度校核问题

mrmrw

正颈鹿 发表于 2025-6-25 16:59
了解了，具体的公式各个描述都不一致，蜗杆传动设计下的定义：

公式的出处是在哪儿？

正颈鹿

蜗杆传动设计下册    上册也有定义，两个看起来都是经验公式

msm2002

mrmrw 发表于 2025-6-25 16:36

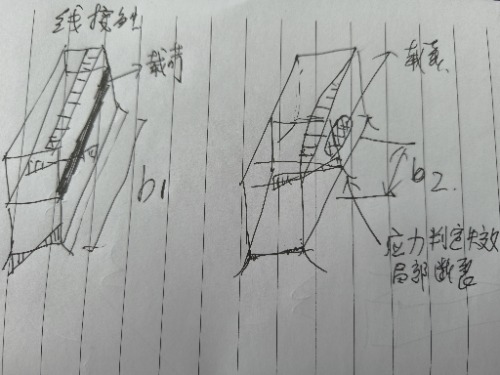

在《机械零件》第2卷和第3卷中，对交错轴的斜齿轮副的强度计算，给出了一个神奇的假设：b≈2。——这个假设 ...

这里应该是约等于2倍的齿高，约等于4倍法向模数的意思

正颈鹿

我看了下，Kisssoft的校核是基于DIN 3996；公式如下：








标准文件：

michaelyang

蜗杆传动设计下册    上册也有定义，两个看起来都是经验公式

TjuJIanGe

感觉是这么回事，具体计算需要查文献。

正颈鹿

mrmrw 发表于 2025-6-25 17:14
公式的出处是在哪儿？

Kisssoft的计算是按照DIN 3996来计算，考虑曲率、压力、模量，
所以材料切换计算宽度变化

魔力仿真

正颈鹿 发表于 2025-6-26 11:05
Kisssoft的计算是按照DIN 3996来计算，考虑曲率、压力、模量，
所以材料切换计算宽度变化

这个较靠谱，就是我说的结构、载荷和材料。其实原理上就是类似赫兹接触

mrmrw

正颈鹿 发表于 2025-6-26 11:05
Kisssoft的计算是按照DIN 3996来计算，考虑曲率、压力、模量，
所以材料切换计算宽度变化

这个公式隐藏的很深！ 在DIN 3996有公式； 在ISO 14521中有引用DIN 3996中的公式，但是就是没有写bH的计算公式。

德文的标准，也看的稀里糊涂。
找时间再验算一下看看了。

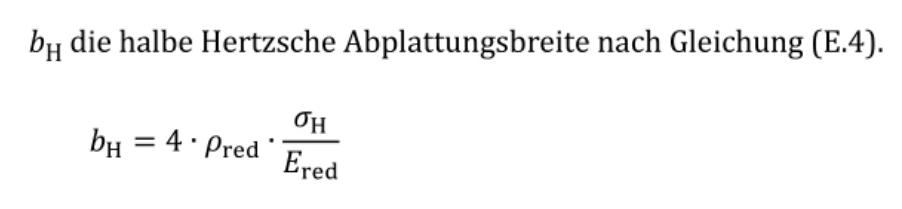

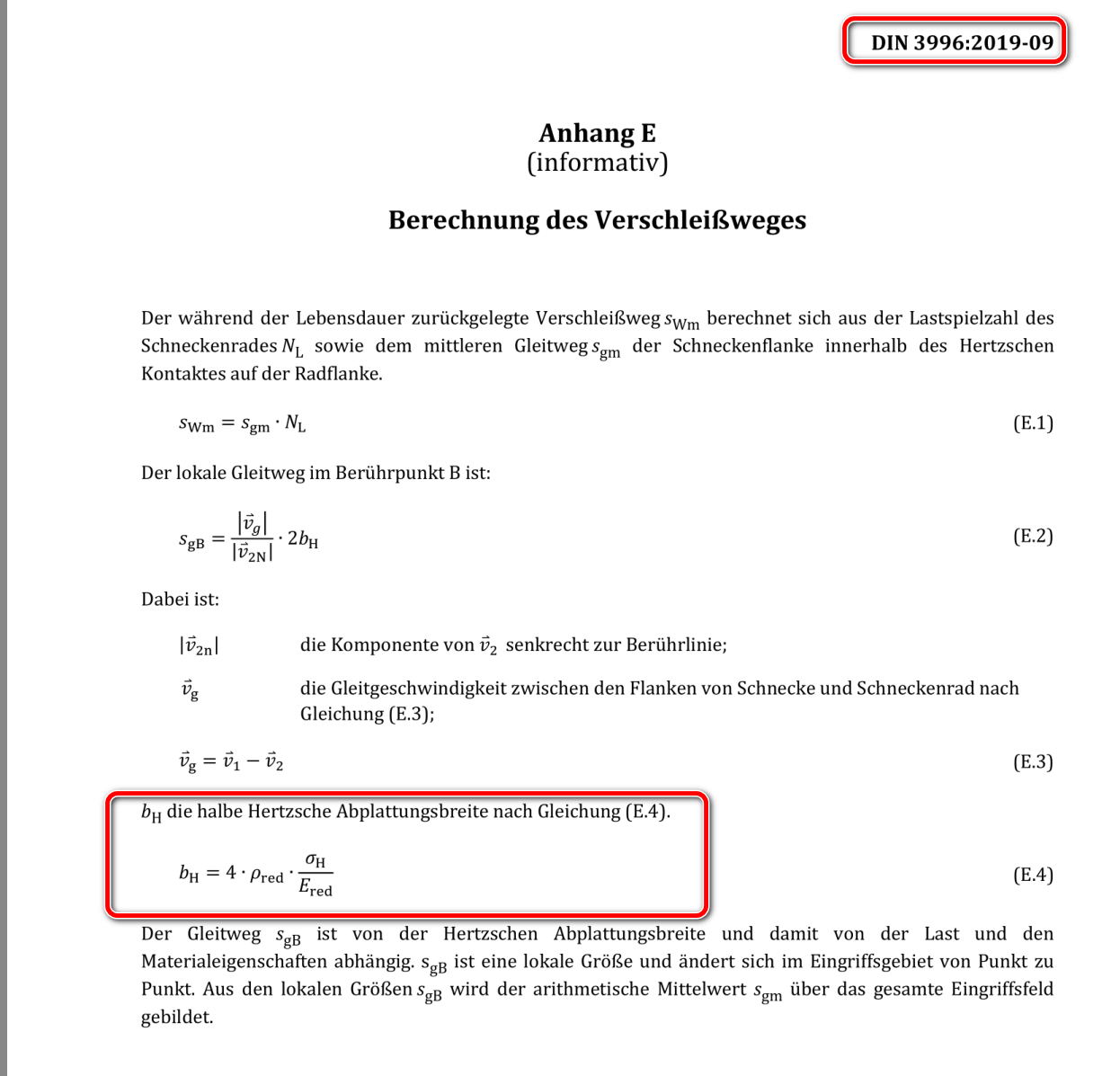

（1）在DIN 3996的附录D中有计算公式

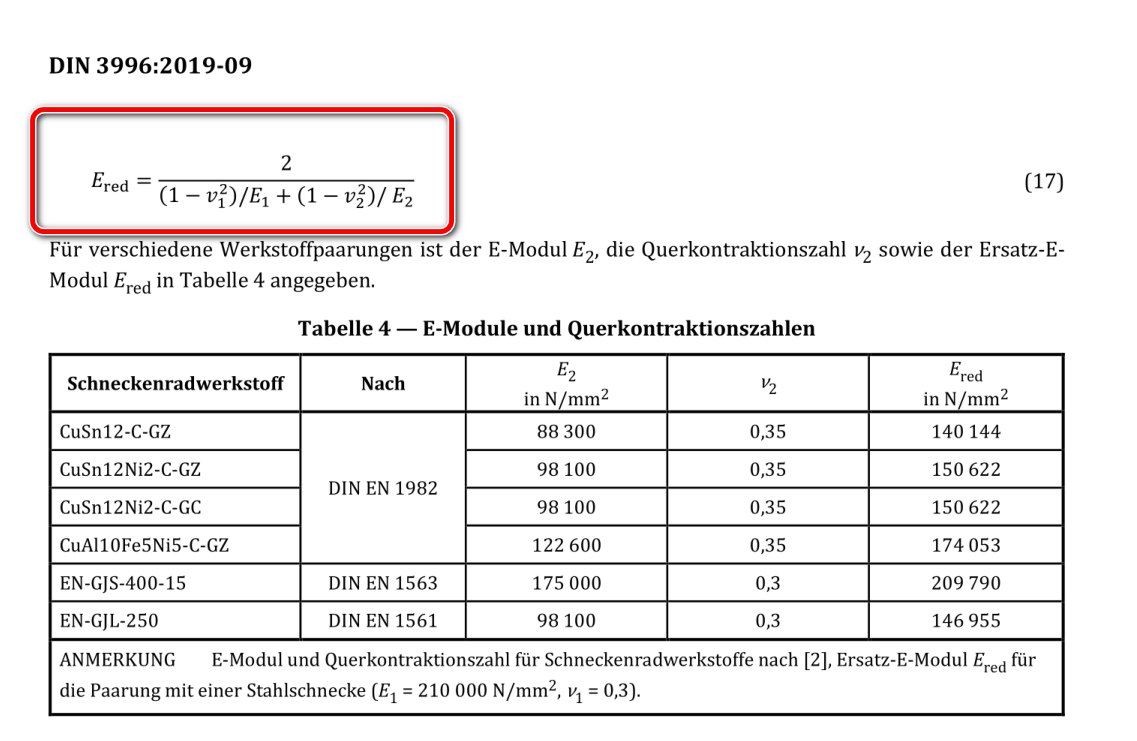

（2）在DIN 3996中给出了当量的弹性模量的计算公式

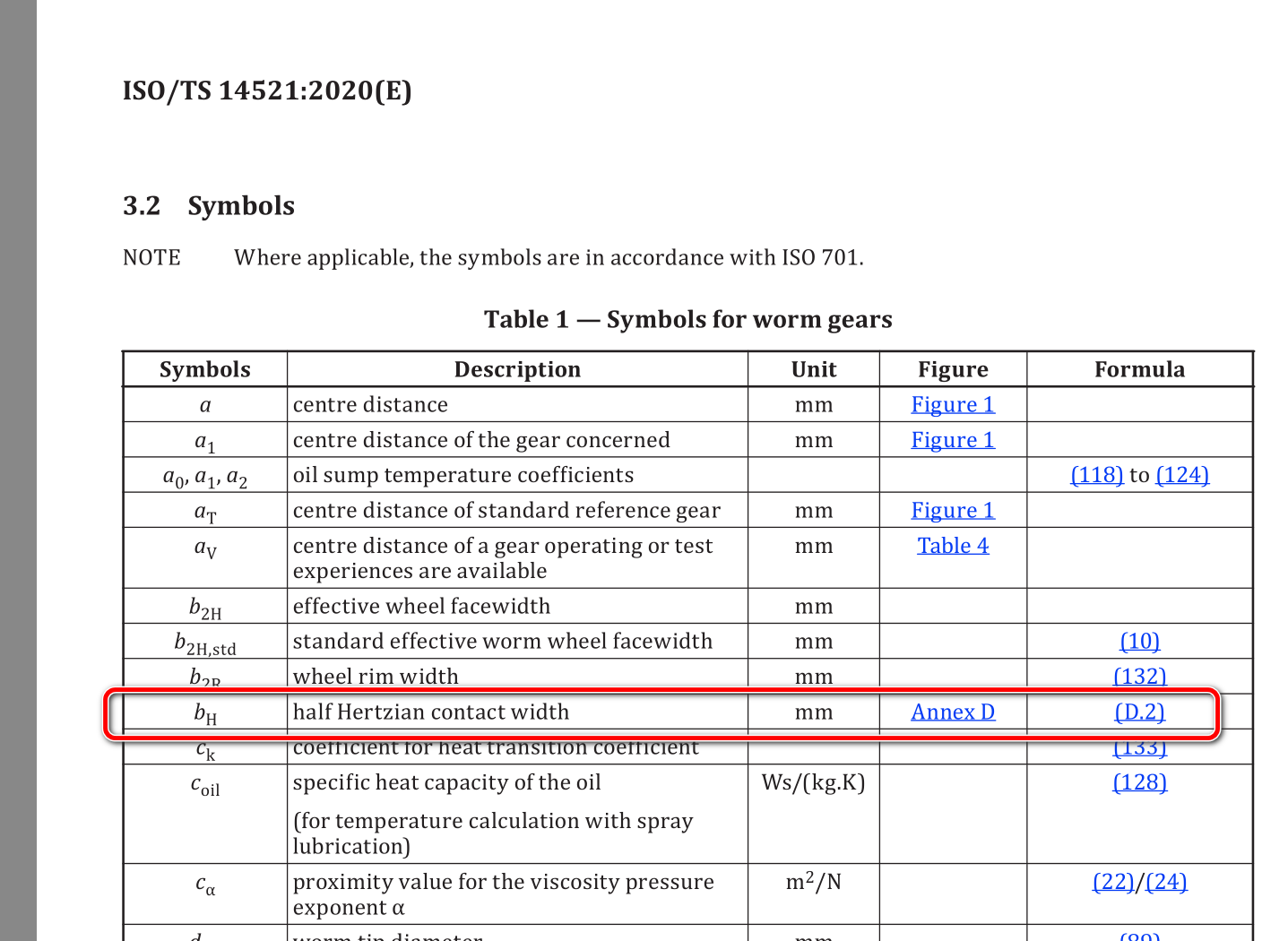

（3）在ISO 14521中也给出了bH的定义：赫兹应力的齿宽

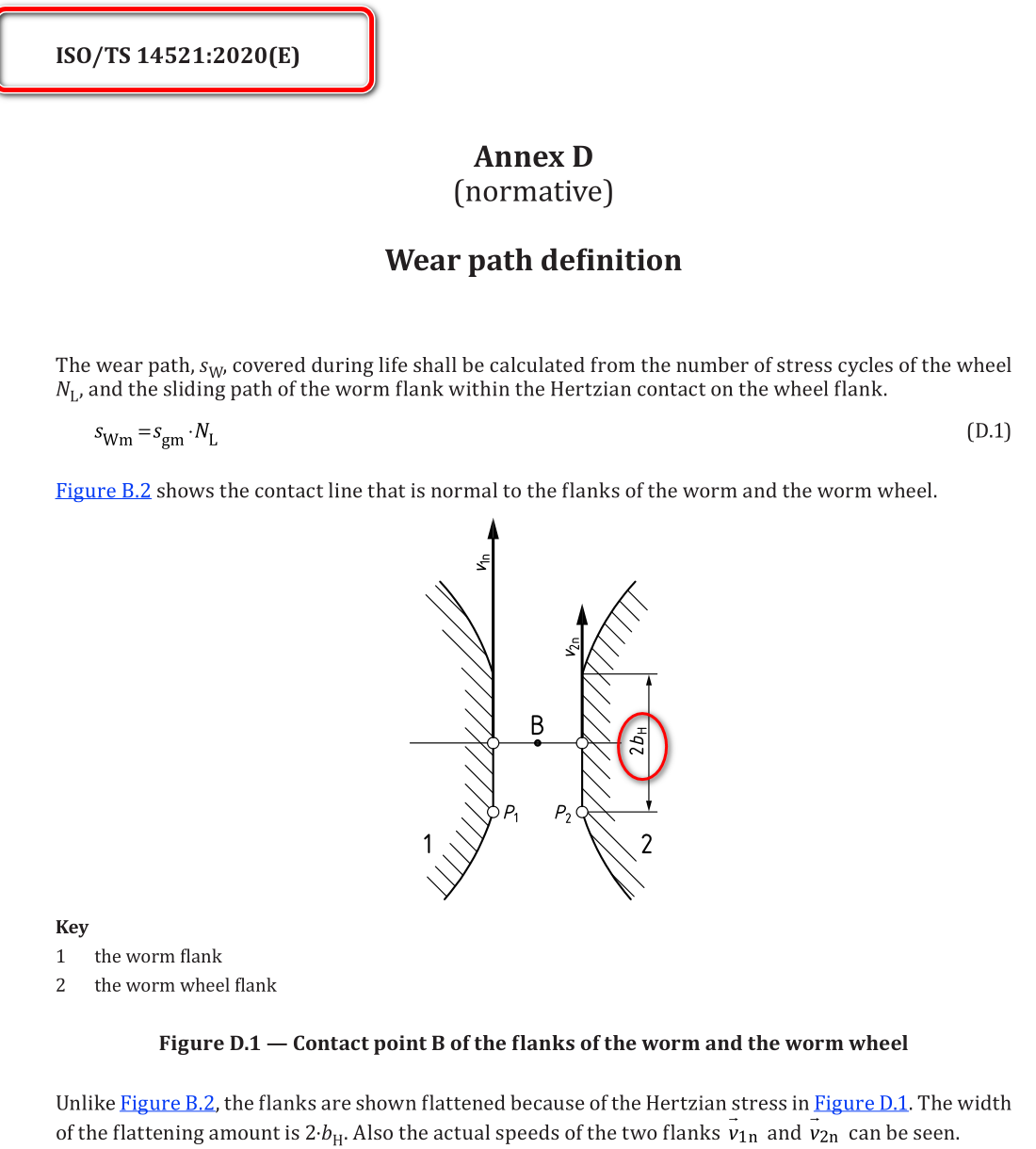

（4）在ISO/TR 14521中附录D给出了图形。这个是在DIN 3996中是没有的

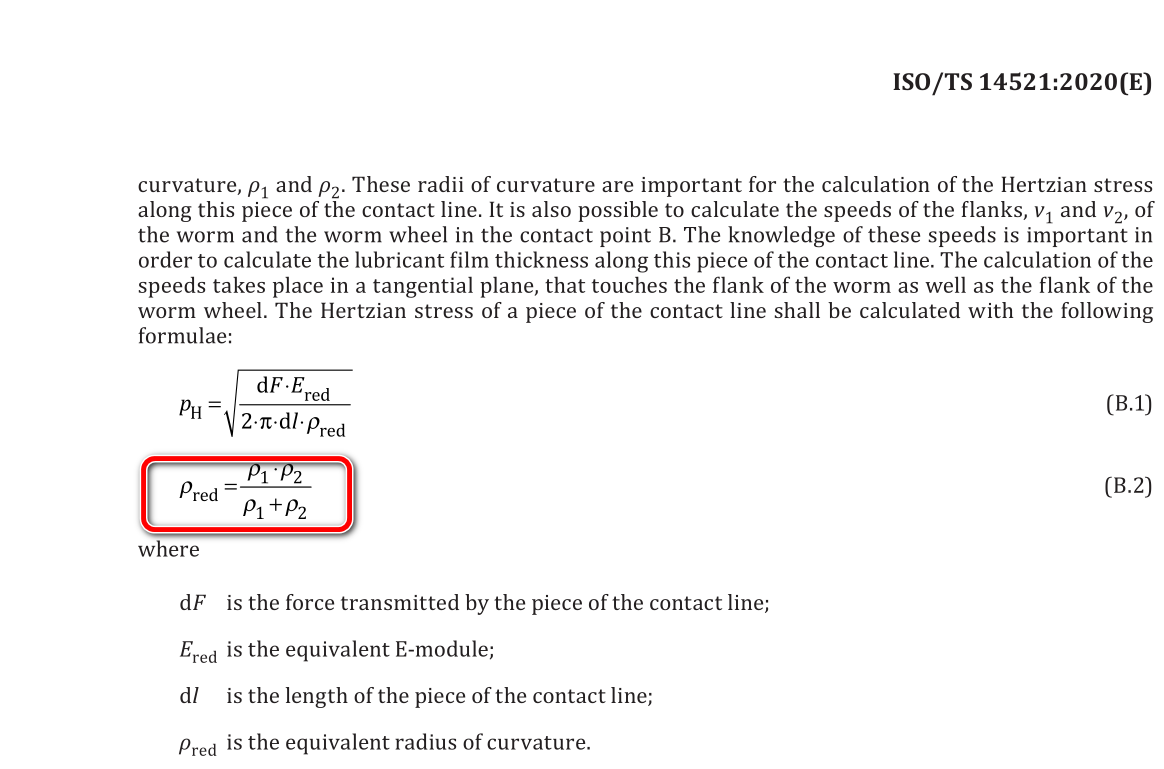

（5）在ISO/TR 14521中给出来当量曲率半径的计算公式。

————————————————————————————
  遗留的问题：赫兹应力σH和两个齿轮的曲率半径怎么计算？这些标准中就没有写了。

mrmrw

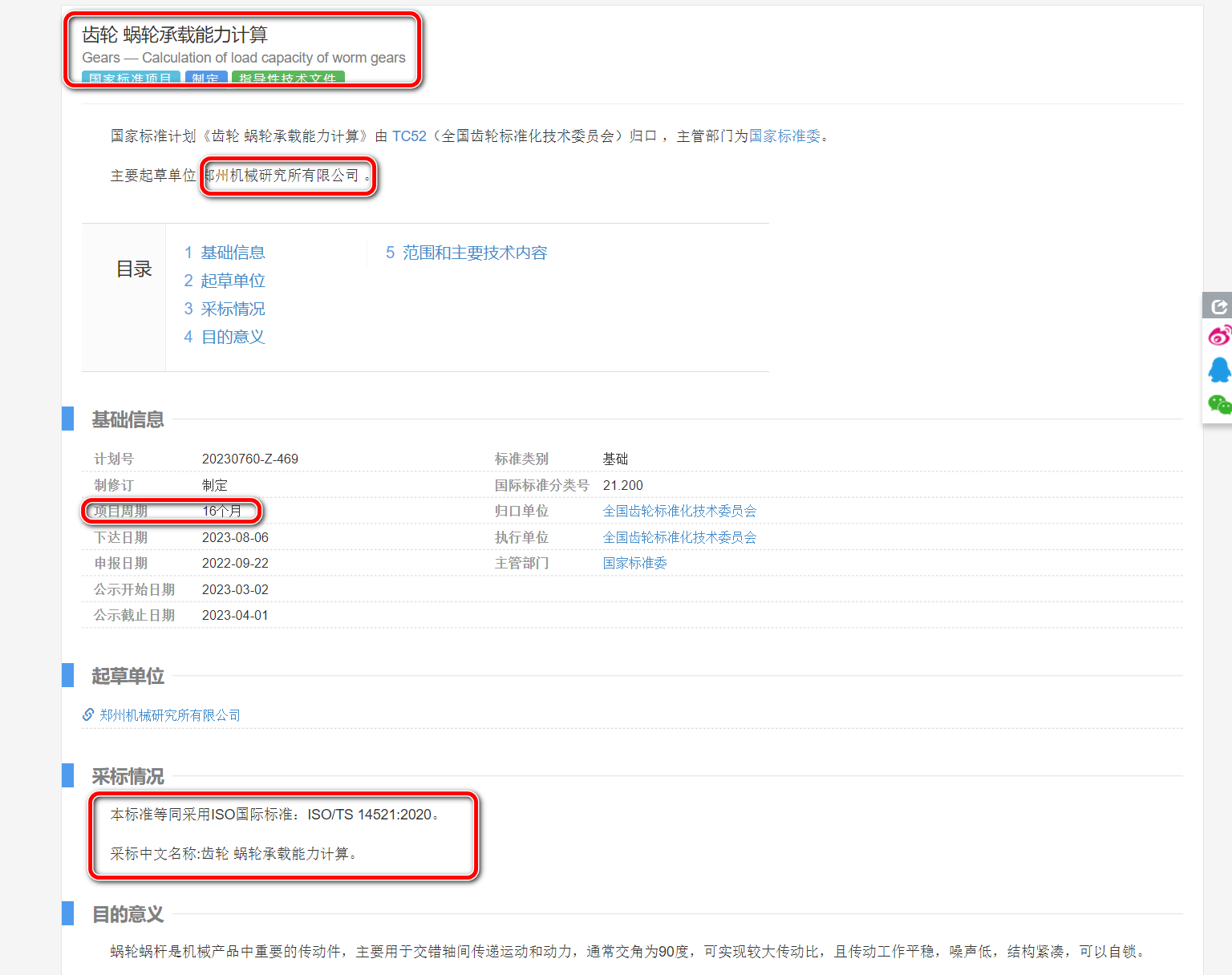

对应的GB也在编写中了，借鉴的还是ISO 14521标准。

希望有同行能给出具体的指导意见！
