请教，渐开线少齿差计算

挑起你的 · 发表于 2024-12-15 10:22

您需要登录才可以下载或查看，没有账号？注册

x

已知减速机回差要求和内齿圈齿的M值尺寸

如何怎么计算外齿的公法线尺寸
例如，少一齿差内齿圈Z44，M2，a20，M86.18，量棒=3.31
回差要求2分，
对应外齿的公法线尺寸是多少呢，Z43
请大佬计算，教学一下

FES123 · 发表于 2024-12-17 16:46

需要中心距! 再就是M值是实测值还是图纸名义值?

挑起你的 · 发表于 2024-12-17 17:55

FES123 发表于 2024-12-17 16:46
需要中心距! 再就是M值是实测值还是图纸名义值?

老师，这个偏心轴是4.2的偏心，这个M值是实测的，
想要算个尺寸出来配合

FES123 · 发表于 2024-12-17 19:18

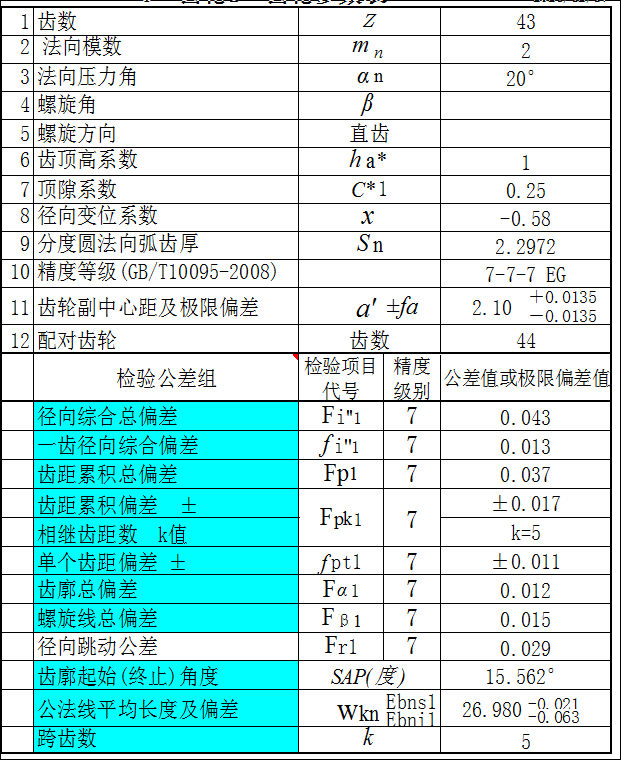

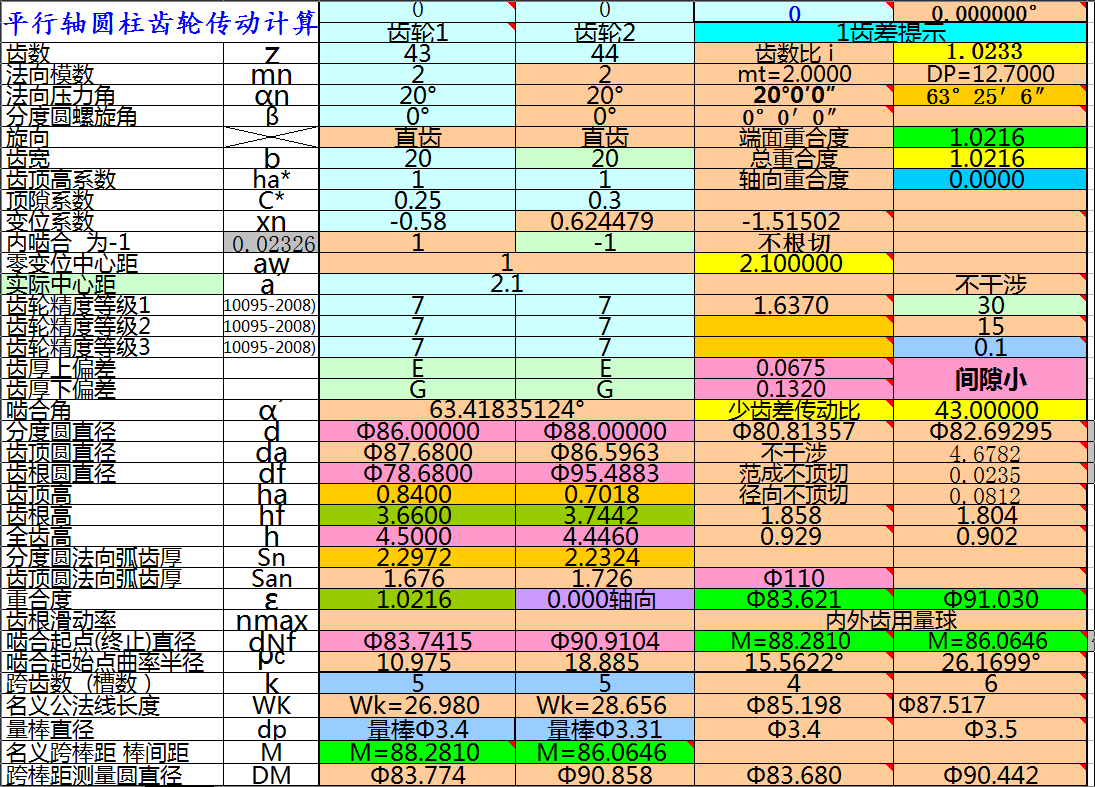

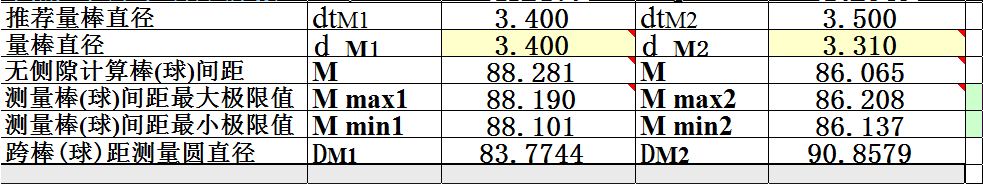

请参考!

FES123 · 发表于 2024-12-18 16:16

这一设计不好,中心距太大,导致啮合角大!

挑起你的 · 发表于 2024-12-19 16:06

FES123 发表于 2024-12-18 16:16
这一设计不好,中心距太大,导致啮合角大!

老师,我想知道是怎么算的

FES123 · 发表于 2024-12-19 17:31

用Excel表格计算的,要熟悉渐开线少齿差算法及公式,还要掌握Excel表格计算的运用和各函数的作用等等!

祝你早日成功!
