画渐开线时，以展角为参数，取等步长，画出的渐开线点不是等步长的，要求怎么处理？

woodykissme · 发表于 2021-5-30 23:31

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

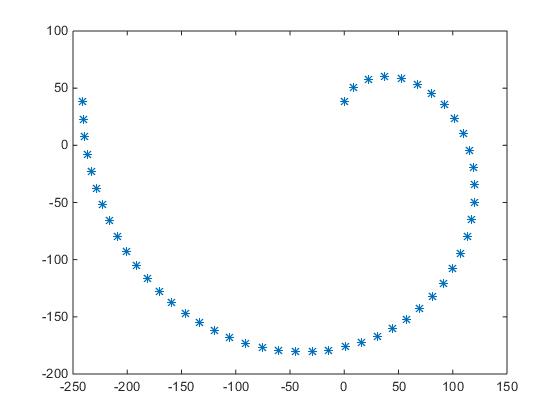

画渐开线时，以展角为参数，取等步长，画出的渐开线点坐标不是等步长的，越往上点越稀疏，要怎么处理，才能得到间隔相等的坐标点？

jxgzlyh · 发表于 2021-5-31 20:18

按展长为参数，不要以展角为等步长

hyfjy · 发表于 2021-5-31 22:18

以渐开线的长度为参数吗，能这样设置吗？我的习惯用法是以在齿形上的点的矢径为参数，在有限的位置上，渐开线的矢径如果是等的，点的分布也近似是距离相等的，但如果对渐开线进行无限扩展，仍然可以看到是不等长的、
从使用的角度，我觉得都是差不多的，如果要画比较精确的渐开线，主要是增加渐开线上的点的密度，而不需要纠结每段长度，因为比较平滑的地方，点之间的距离会比较大，在变化比较剧烈的靠近基圆的地方，变化较大，点就会比较密集。对点如何分布得到同样数量的点的精度更高，倒没有做过研究。

woodykissme · 发表于 2021-6-1 22:31

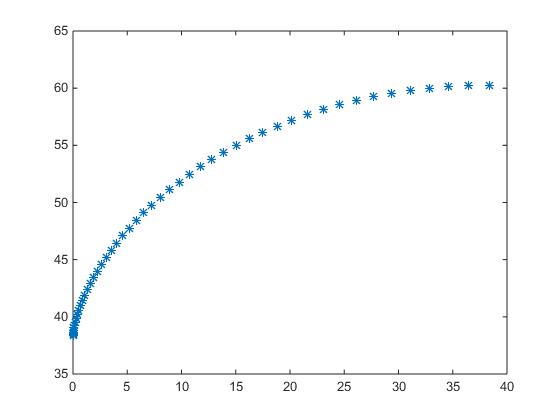

查阅了相关资料，可以把展角取成非等步长的间隔，这样就可以得到等弧长的坐标点。

woodykissme · 发表于 2021-6-1 22:35

woodykissme 发表于 2021-6-1 22:31
查阅了相关资料，可以把展角取成非等步长的间隔，这样就可以得到等弧长的坐标点。

上一张图片
