请教一下行星齿轮组变位系数怎么调

woodee

18208175037 发表于 2022-5-25 15:34
有没有可能是齿根圆角的问题 前辈这组齿齿根圆角是多大的

顺便把UG格式的装配也上传。打开0SP1655UG装配文件，变参数“W”，即可检查两齿轮做无侧隙啮合时，是否发生过渡曲线干涉。
0SP1655_UG.zip (1.13 MB, 下载次数: 26)

2022-5-25 17:38 上传

点击文件名下载附件



18208175037

woodee 发表于 2022-5-25 17:39
顺便把UG格式的装配也上传。打开0SP1655UG装配文件，变参数“W”，即可检查两齿轮做无侧隙啮合时，是否发 ...

前辈  能否帮我验证一下行星轮跟外齿圈  我选取前辈您跟费老师的两组齿轮 外齿圈都存在干涉的情况

woodee

18208175037 发表于 2022-5-26 10:00
前辈  能否帮我验证一下行星轮跟外齿圈  我选取前辈您跟费老师的两组齿轮 外齿圈都存在干涉的情况

都不存在齿圈干涉行星轮齿根过渡面的问题。

拿费老师数据为例，只要齿圈齿顶圆不小于Φ380.488，就不会干涉。
而费老师取的是Φ380.672，按我的计算公式取值是Φ380.825。我给的裕度更大一点而已。
我按照费老师基本参数算的计算表，除了齿圈齿顶跟费老师不一样，其余基本都能完全对上：


3D模型，我是按照费老师的齿圈齿顶圆Φ380.672做的：
NGW1612855_FJY.zip (2.52 MB, 下载次数: 4)

2022-5-26 15:01 上传

点击文件名下载附件


可用UG打开，改变参数W，一点一点检查。

多说一句：
你这是金属加工齿轮，滚齿出侧隙，齿根要深10多丝。
如果磨齿，顶隙系数一般要到0.4Mn。
这都对行星轮的渐开线工艺起始点有很大影响，它们跟现在计算结果能否对接或兼容？
如果不考虑清楚这些，讨论可能是徒劳的。


hyfjy

18208175037 发表于 2022-5-25 14:51
为什么我用迈迪工具按照参数生成的齿轮跟前辈您的不一样 会发生根切

啮合是有一个齿高变动系设计太阳轮与行星轮参数时，要考虑推荐值，尽可能满足在传动时，当采用齿形压力为20度时，啮合角在25度左右，以增强小轮的抗弯强度，在计算中，采用正向变位传动时，注意计算公式中，对于变位齿轮的外数的，也就是说，无论正变位或者负变位，实际齿顶高都小于单独计算一个齿轮时的齿顶高度，全齿高是小于2.25这个齿全高系数的，所以在行星结构计算中，计算行星齿轮时，会有一个与太阳轮计算时得到的外圆尺寸，同时还会有一个与内齿轮啮合时的外径尺寸，通常只能取较小的一个，在设计外啮合时，会发现在校核干涉时，通常认为用滚齿加工工艺得到的外啮合齿轮，无需进行过度曲线的干涉，而如果是用插齿的工艺，还得校核过度曲线可能产生的干涉，校验的结果，几乎最终的处理方法，都是减少外圆直径，也就是只能通过减小重合度的方法进行修正。在设计内啮合时，有四大校核项目，这四大校核项目是必不可少的，而校核的结果，也一定是减小行星齿轮的外圆直径或者放大内齿轮的内孔直径，也就是减少全齿高，增加齿顶间隙。经过校核的设计完成的齿轮，通常不可能产生干涉现象，以上这位朋友，要知道学习设计齿轮的根本原理，绝不是搬一套软件来就可以完全解决的，有许多软件，是靠使用者自己去给定条件的，故在校核这方面，也是比较任性的，出了事，肯定是设计者自己承担责任。不要幻想手拿一套软件，就成为了设计齿轮产品的万保箱，认真看书，看各种设计方面的书，才是唯一可信的道路

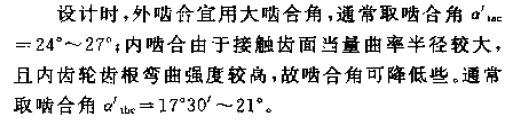

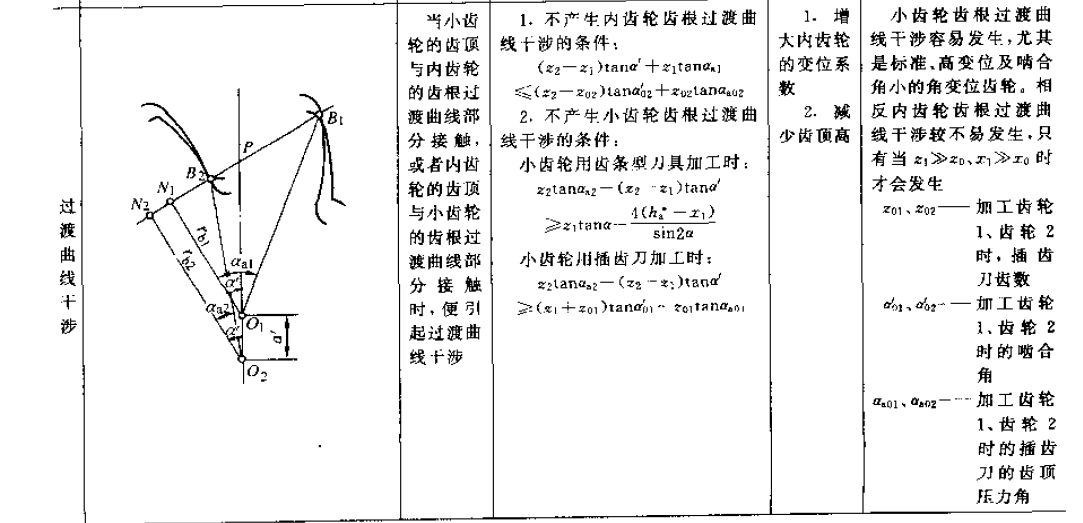

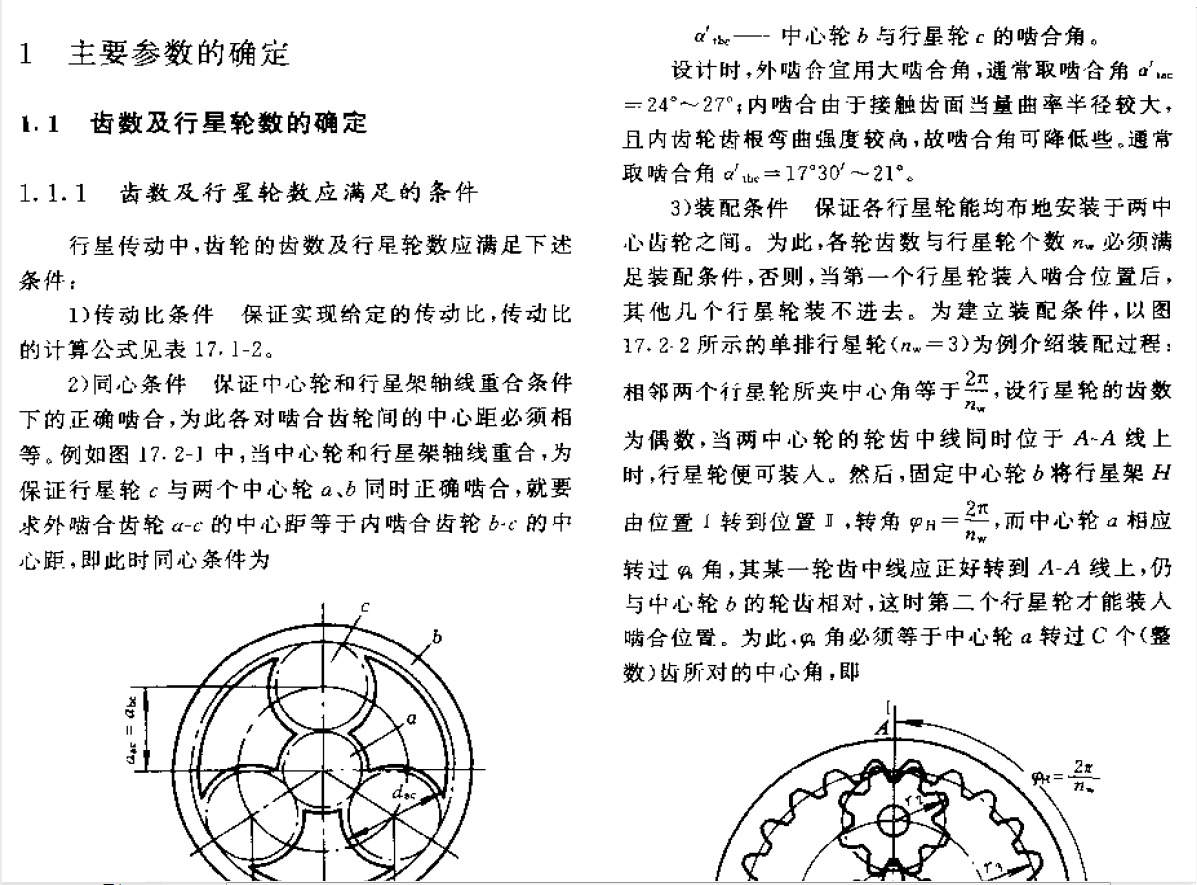

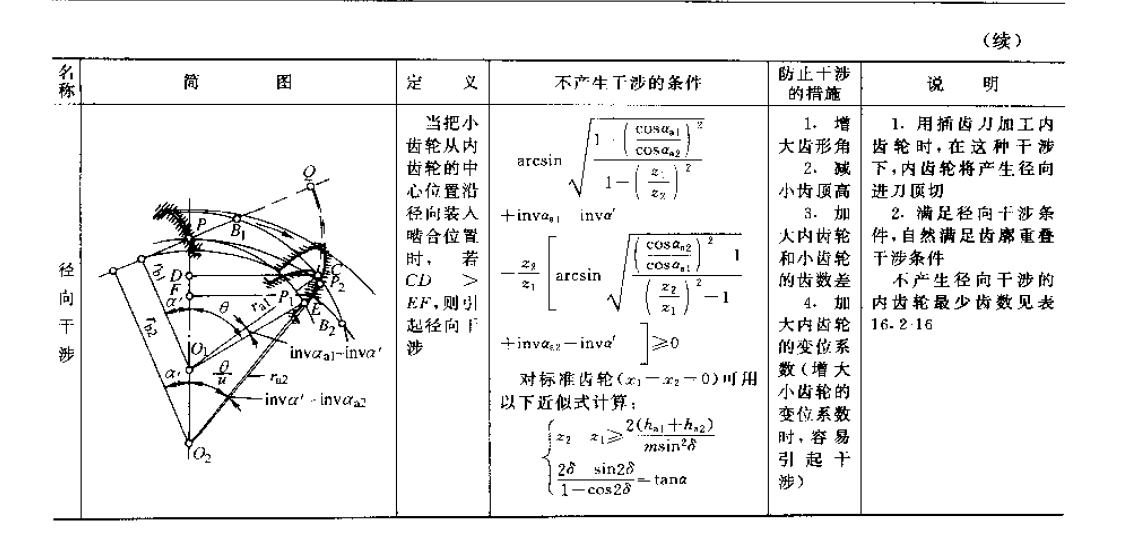

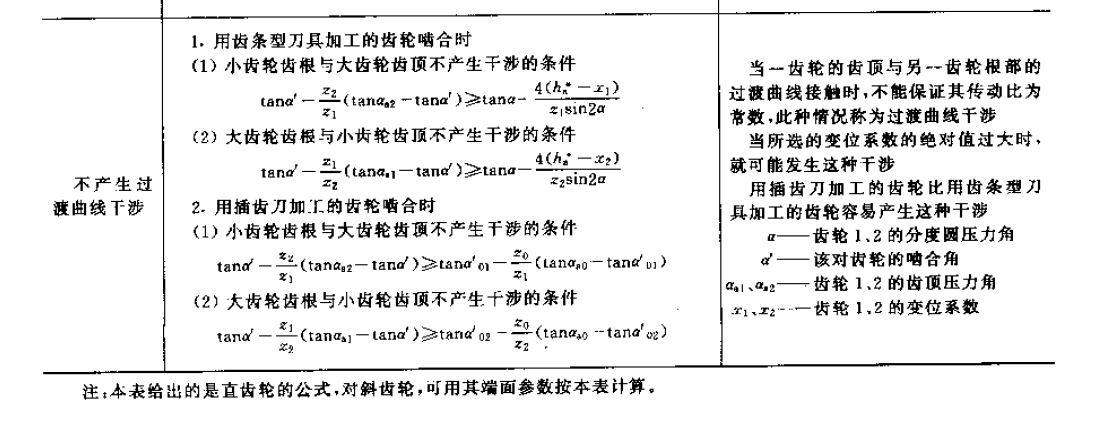

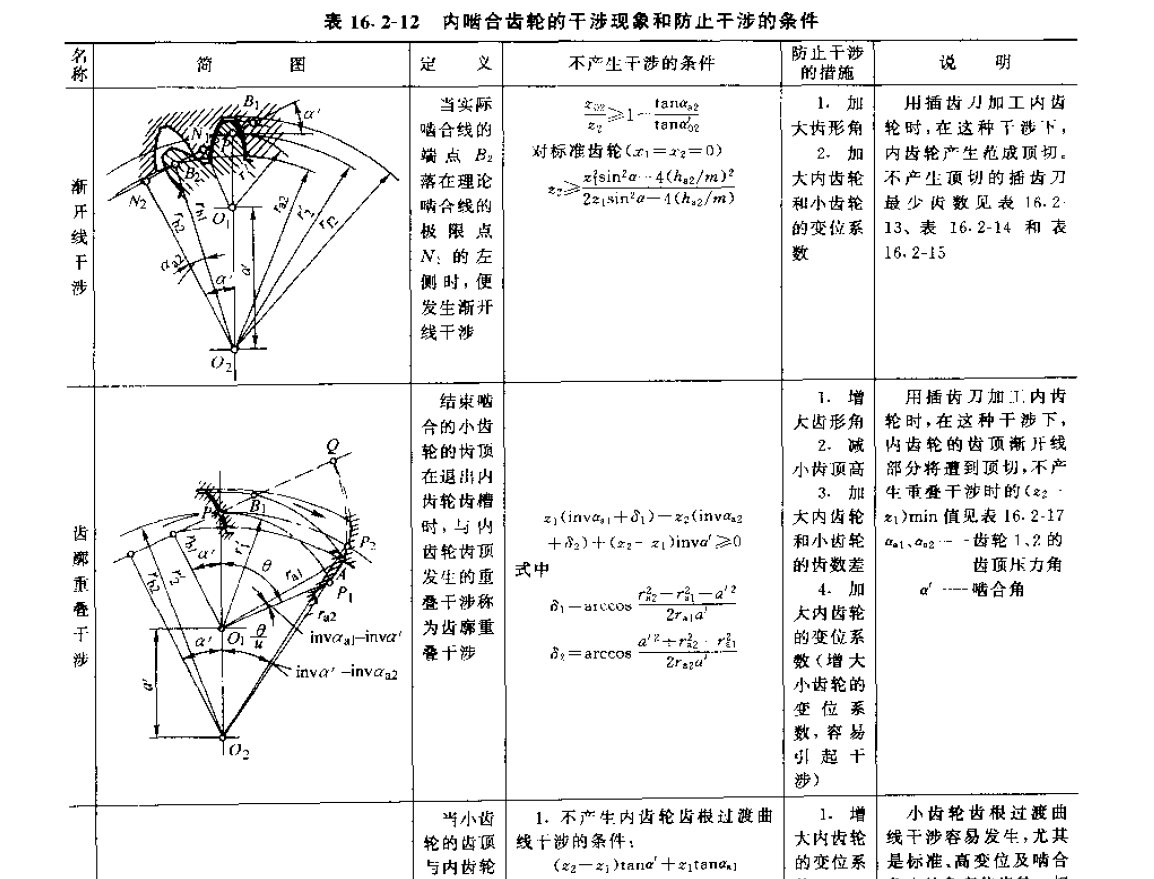

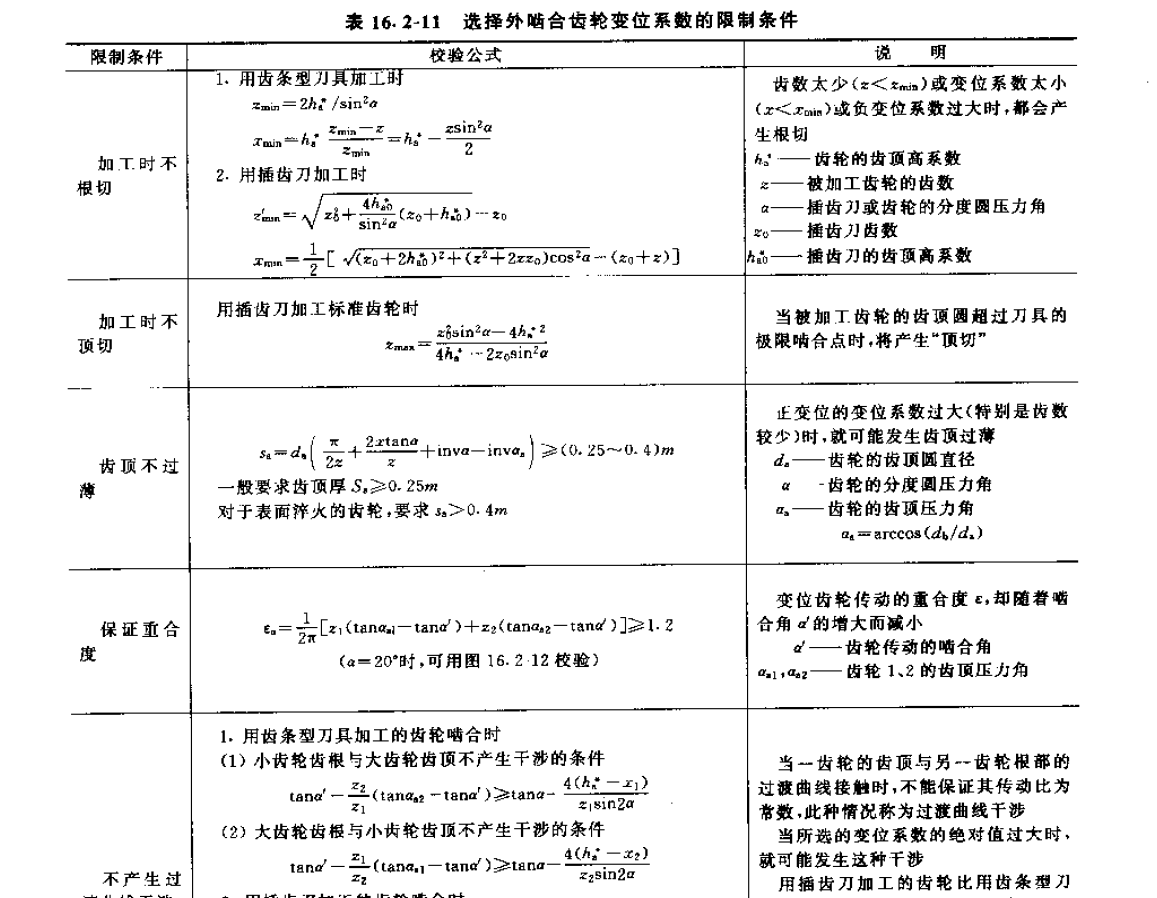

以下是从机械设计手册有关齿轮的篇幅中截取的部分章节，可以细看一下

hyfjy

行星齿轮结构的基本参数确定后，在设计中要进行多种校核，校核过的产品就不可能出现粗大的问题了，所以当你使用一个来路不明的软件时，应该自己根据公式去确定问题出在那里，而不是轻易地自己下什么结论，当你只有计算过多次，不同类型的问题，并且最终都得到明确的结论后，形成自己的认识，才可以成功地设计出比较好的结构来。总之，一切都必须亲自去摸索。

18208175037

hyfjy 发表于 2022-5-26 19:42
行星齿轮结构的基本参数确定后，在设计中要进行多种校核，校核过的产品就不可能出现粗大的问题了，所以当你 ...

明白了 谢谢费老师

llfeng2012

woodee 发表于 2022-5-18 15:09
随手做了一下，仅供参考：

这套参数下来是一点侧隙都没有呀，是不是不太好？

woodee

llfeng2012 发表于 2022-6-29 14:14
这套参数下来是一点侧隙都没有呀，是不是不太好？

是因为一开始就判断楼主这套行星齿轮副，每个都是金属切削加工件，所以只须给出无侧隙啮合状态参数，侧隙由加工精度所决定的公法线公差来得到。
