请教一下行星齿轮组变位系数怎么调

18208175037 · 发表于 2022-5-18 11:30

您需要登录才可以下载或查看，没有账号？注册

x

太阳轮M3x16，3组行星轮M3x56，外齿圈M3x128.

变位系数的调整准则是什么，为什么行星齿轮组要保持中心距一致。有大佬解答一下吗

submariner · 发表于 2022-5-18 12:56

专业的事交给专业的人做比较好，跨专业做事事倍功半

woodee · 发表于 2022-5-18 15:09

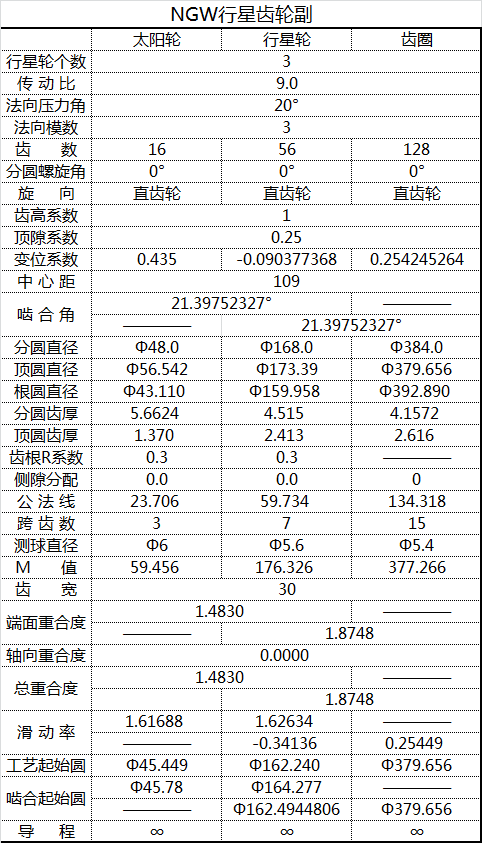

随手做了一下，仅供参考：

FES123 · 发表于 2022-5-18 19:14

woodee 发表于 2022-5-18 15:09
随手做了一下，仅供参考：

啮合起始圆：164.277 ？

woodee · 发表于 2022-5-18 20:29

FES123 发表于 2022-5-18 19:14
啮合起始圆：164.277 ？

164.277，是行星轮与太阳轮啮合的啮合起始点直径。

FES123 · 发表于 2022-5-19 15:59

woodee 发表于 2022-5-18 20:29
164.277，是行星轮与太阳轮啮合的啮合起始点直径。

应该为162.495

woodee · 发表于 2022-5-19 17:51

FES123 发表于 2022-5-19 15:59
应该为162.495

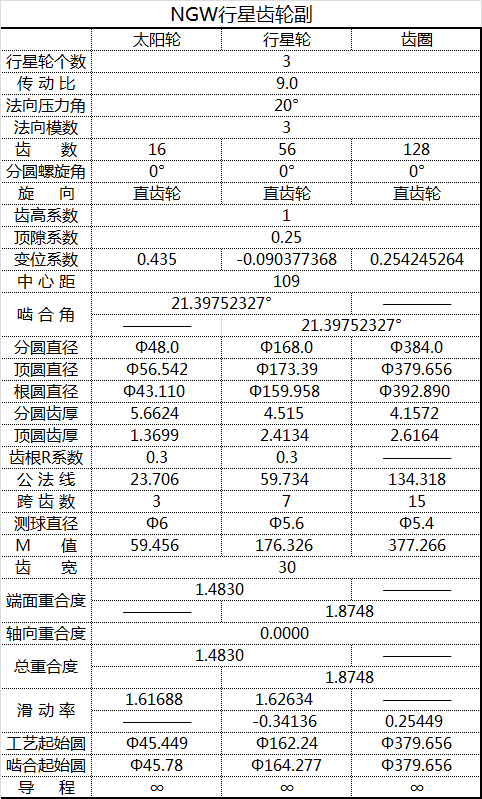

还是分开来，清楚表明相互关系：

谢谢你这样仔细看帖！

一泉碎月 · 发表于 2022-5-19 21:59

内齿圈齿根圆，内齿圈啮合起始圆与工艺起始圆，误差较大

一泉碎月 · 发表于 2022-5-19 22:00

行星齿轮，最好少一齿

woodee · 发表于 2022-5-20 13:21

一泉碎月发表于 2022-5-19 21:59
内齿圈齿根圆，内齿圈啮合起始圆与工艺起始圆，误差较大

能不能说具体点？

是惜墨如金，还是技术保守？
