超高清晰度NOK油封样本

LAOCHUAN · 发表于 2021-8-24 08:13

非常有用的资料，感谢楼主！

zengxiaodong · 发表于 2021-8-25 11:29

zengxiaodong 发表于 2021-8-16 09:55
油封唇口未见明显磨损，但是颜色变了，变成了黑色

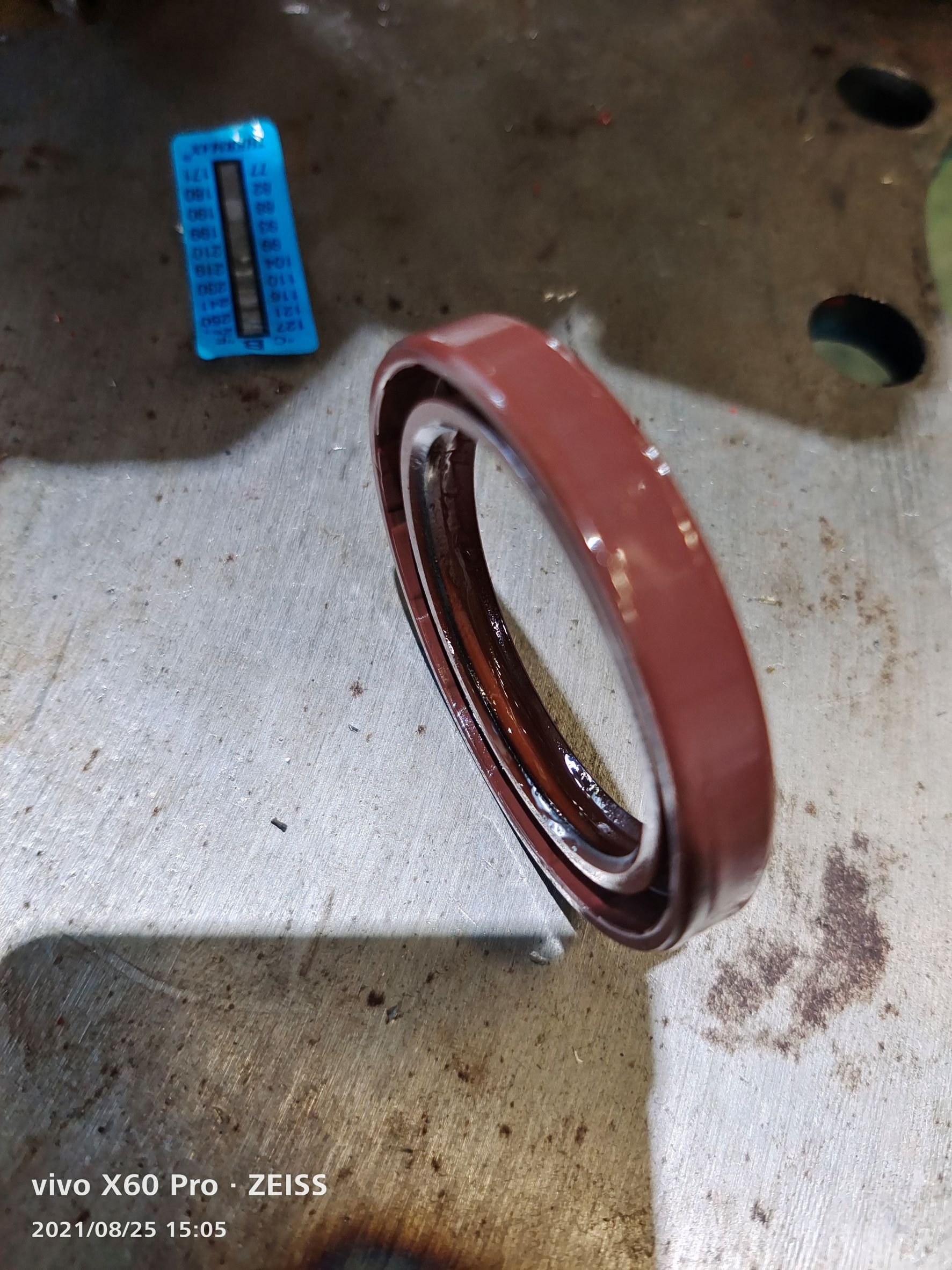

同样的工况下，丁晴橡胶油封换成氟胶油封，运行时间翻倍了，也未见油封唇口大面积明显变黑！实测轴的温度为105℃


zengxiaodong · 发表于 2021-8-25 15:20

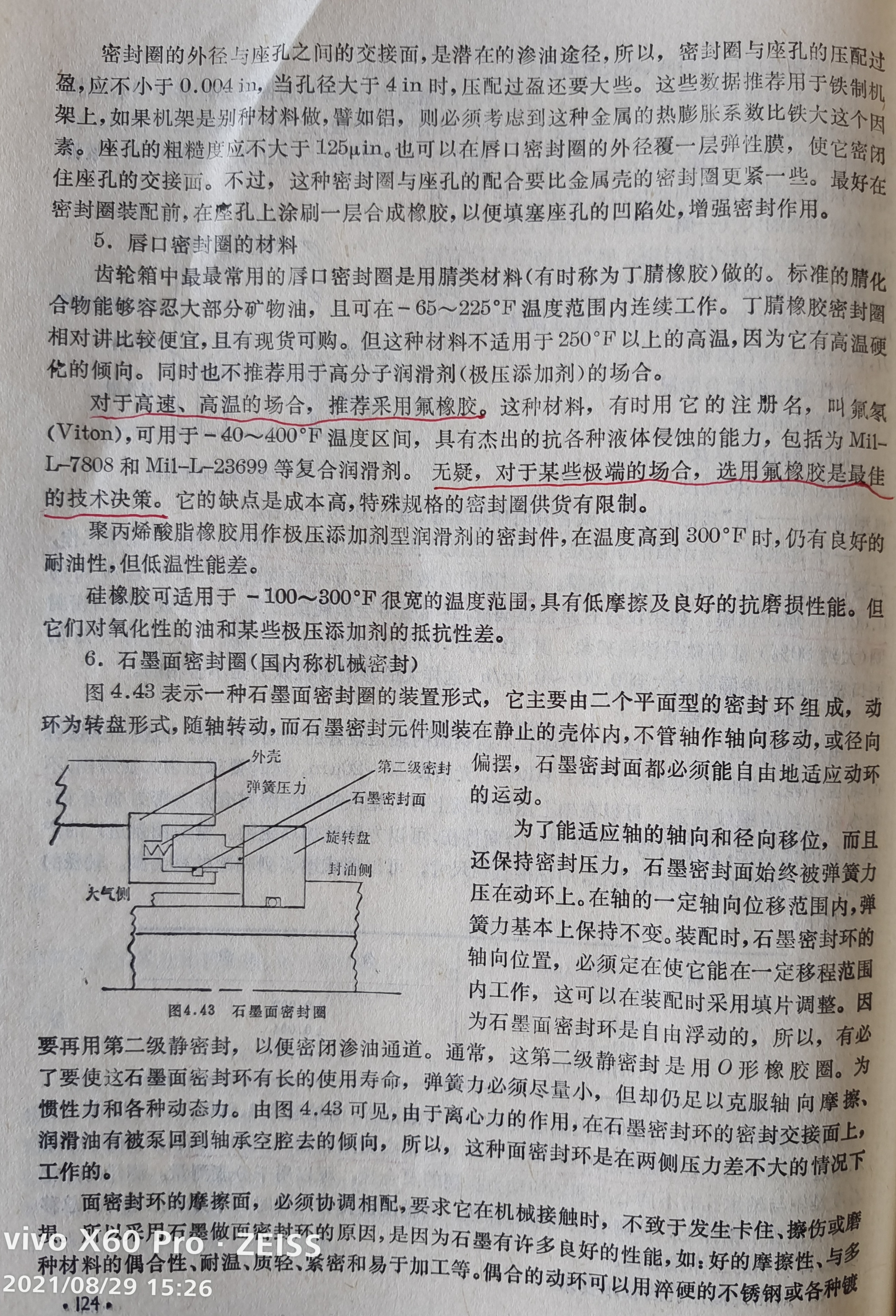

氟胶油封是最高等级的油封，耐温性能和寿命远远高于丁晴橡胶，唯一的缺点是价格贵

zengxiaodong · 发表于 2021-8-29 15:29

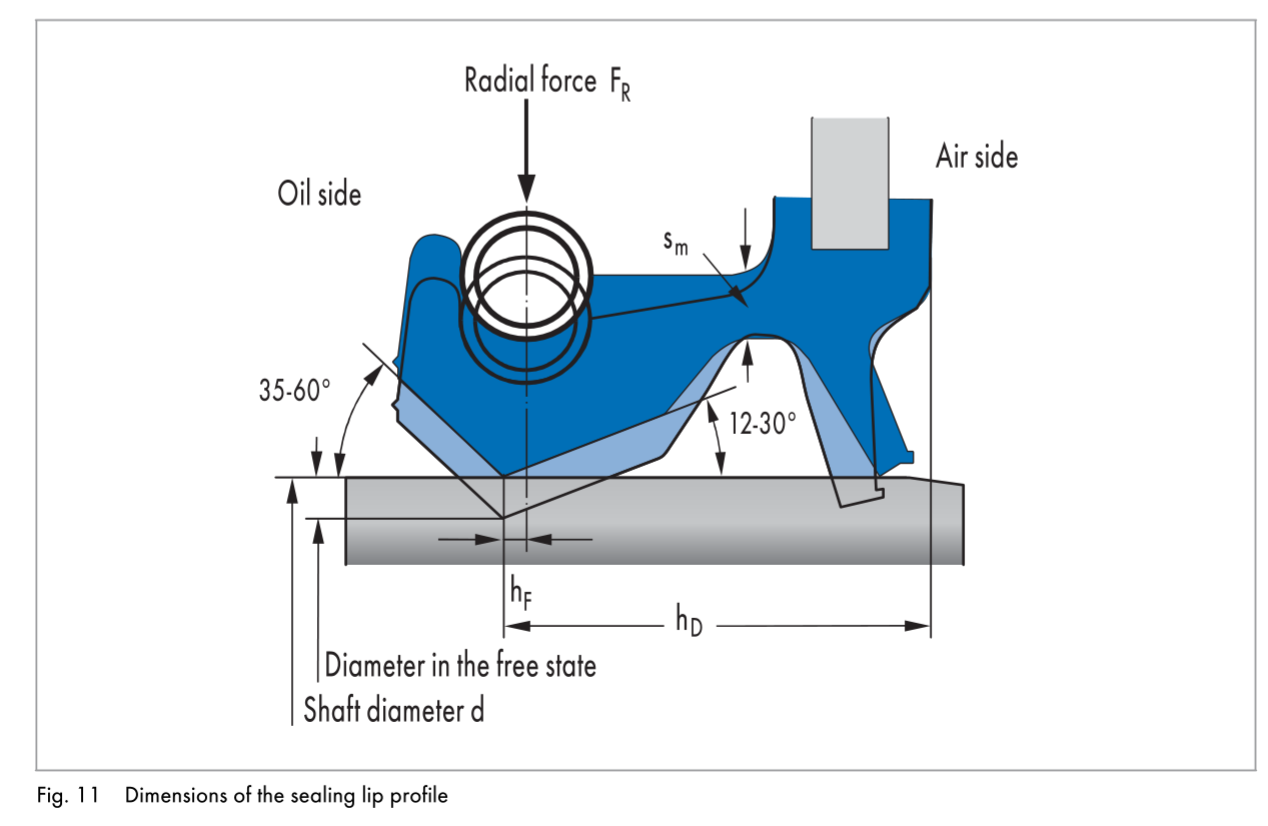

唇口过盈量0.9毫米左右，油膜厚度大概在2.5微米的量级

zengxiaodong · 发表于 2021-8-29 15:30

当轴的转速达到4000 r/min时，轴表面的径向跳动量不能超过0.18 mm

wuweiviva · 发表于 2021-8-29 20:34

谢谢分享

zengxiaodong · 发表于 2021-8-31 07:39

骨架油封属于动密封元件，“临界油膜”的存在，是油封密封的充分必要条件，无泄漏的密封是不允许的，也是不可能的。因为润滑油膜的存在是保证油封刃口实现润滑摩擦所必不可缺的，而润滑油膜的存在，使得一定量的泄漏不可避免。

对旋转用油封，在使用过程中，如果在运行初期的50~100 小时之内发生微量的泄漏是允许的。随着运转时间的加长，泄漏会逐渐停止，往往这样的油封寿命比较长。

zengxiaodong · 发表于 2021-8-31 09:32

zengxiaodong · 发表于 2021-8-31 16:32

zengxiaodong · 发表于 2021-8-31 16:33

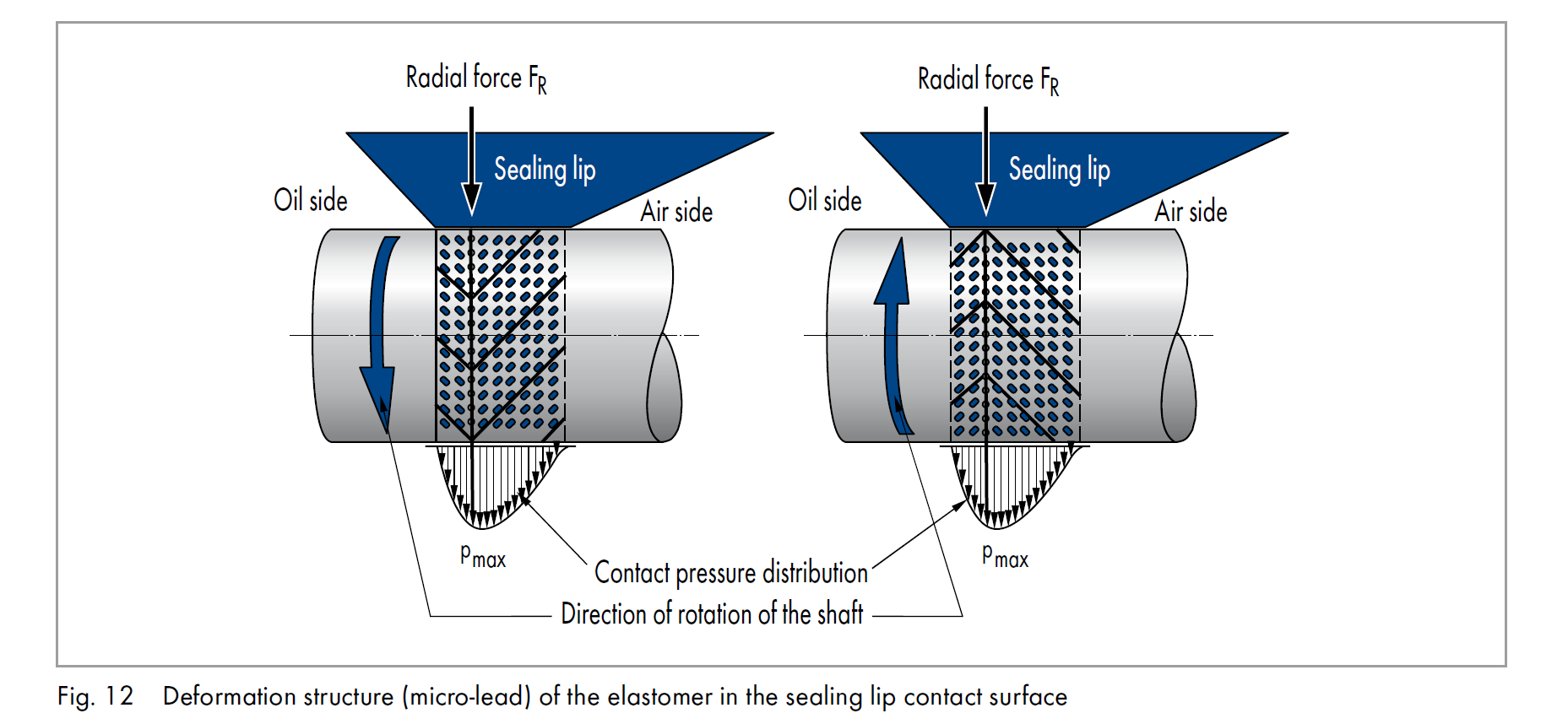

这个图说明了油封唇口产生恰当的凹凸点（微突体）后，形成泵油效应的原理。

把空气侧的油泵送回油侧！
