齿轮及刀具设计验算-无后角车齿刀计算

刀疤五 · 发表于 2020-12-8 22:19

您需要登录才可以下载或查看，没有账号？注册

x

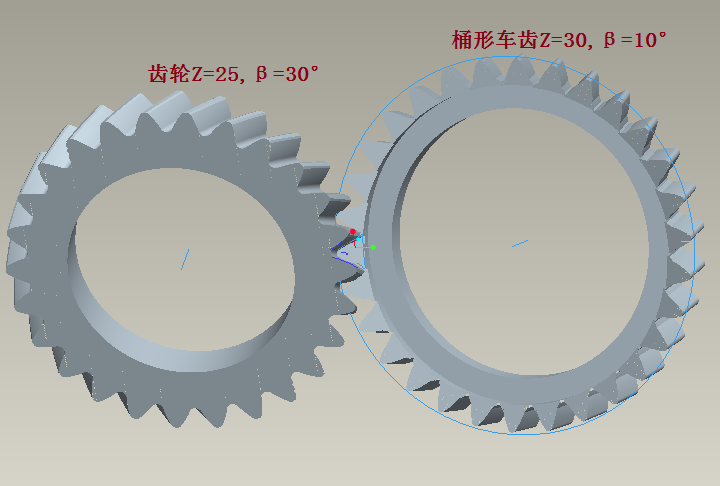

新增无后角车齿刀计算模块.

什么是无后角车齿刀:插齿刀没有顶刃后角,也没有侧刃后角,除了有顶刃前角外,和圆柱齿轮(直齿,斜齿)没有区别.
正在开发中......欢迎参与交流!

jxgzlyh · 发表于 2020-12-9 08:33

期待学习新技术

刀疤五 · 发表于 2020-12-11 08:23

zengxiaodong · 发表于 2020-12-11 09:06

刀疤五发表于 2020-12-11 08:23

你这个与三菱的超级刮齿刀有什么区别？

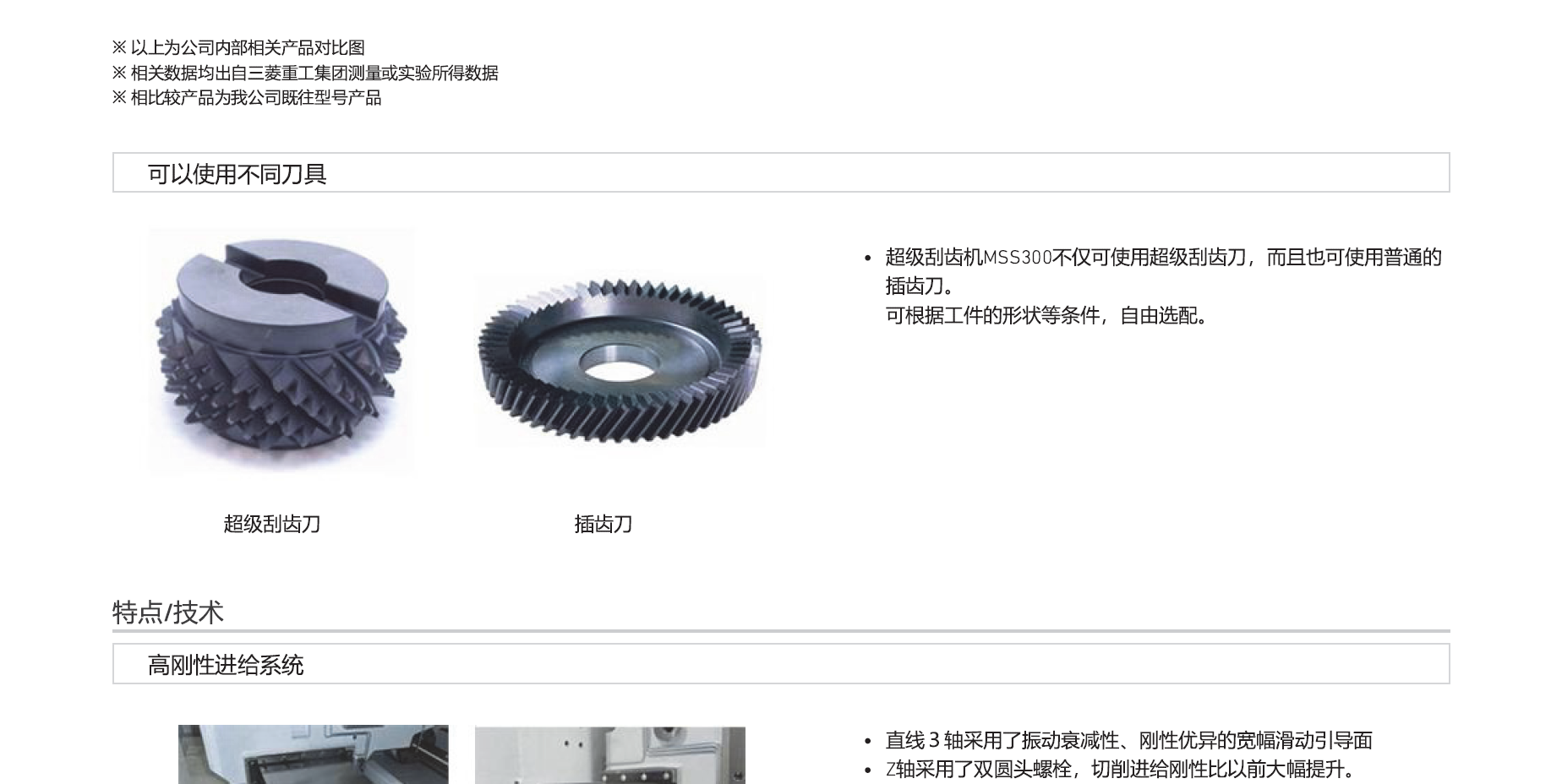

三菱超级刮齿机MSS300.pdf (942.17 KB, 下载次数: 73)


刀疤五 · 发表于 2020-12-11 10:23

zengxiaodong 发表于 2020-12-11 09:06
你这个与三菱的超级刮齿刀有什么区别？

超级刮齿刀,从刀具角度上来说还是属于传统的有后角的刀具.插齿刀是需上下往复运动,超级刮齿刀是连续一个方向运动.
桶形车齿刀是革命性的新刀具:没有后角,和圆柱齿轮一样,没有新刀,旧刀之分.加工是连续一个方向运动.可以高效率,我想以后会普及!

zengxiaodong · 发表于 2020-12-11 11:22

刀疤五发表于 2020-12-11 10:23
超级刮齿刀,从刀具角度上来说还是属于传统的有后角的刀具.插齿刀是需上下往复运动,超级刮齿刀是连续一个 ...

那太牛了，希望早日成功！

三菱还有桶形砂轮，用来磨内齿圈，我感觉磨外齿也可以。


刀疤五 · 发表于 2020-12-14 18:22

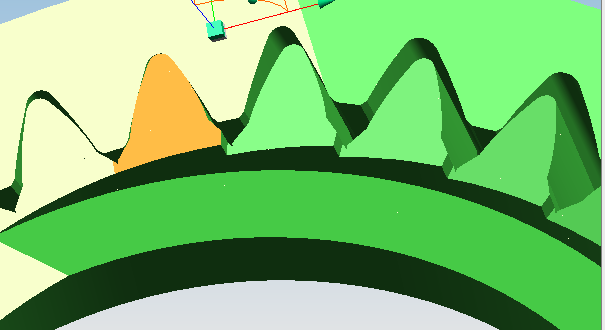

内齿加工,接刀杆不易碰工件.

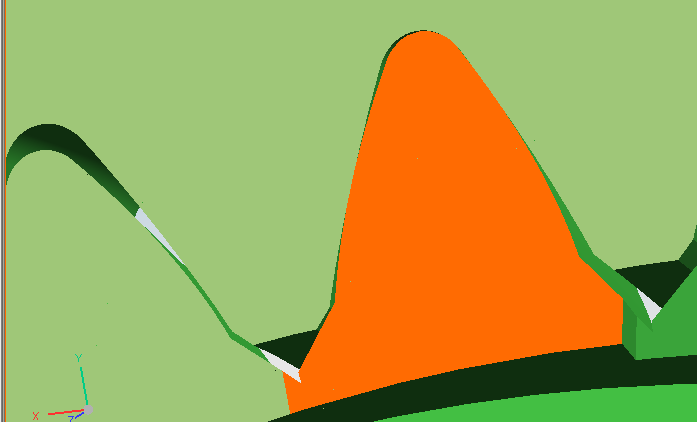

从插刀前刃斜平面剖切来看,啮合正确

jxgzlyh · 发表于 2020-12-14 22:05

版主的三维图有时用proe，有时好像是ug，高手都是多面手啊

刀疤五 · 发表于 2020-12-15 09:24

jxgzlyh 发表于 2020-12-14 22:05
版主的三维图有时用proe，有时好像是ug，高手都是多面手啊

有人说,画齿轮首先用油鸡,其次破衣,骚的我渴死等软件.

woodee · 发表于 2020-12-15 14:49

帮老刀检查了一下，0.001的精度量级。
因为是点接触，且自然形成的后角已经足够大（>3°），所以把干涉厚度取到0.01时，动图能够看清接触点。
静止大图：

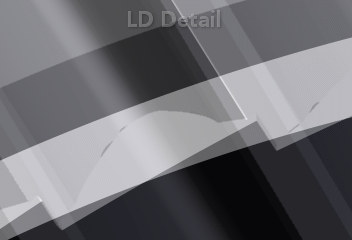

动图：

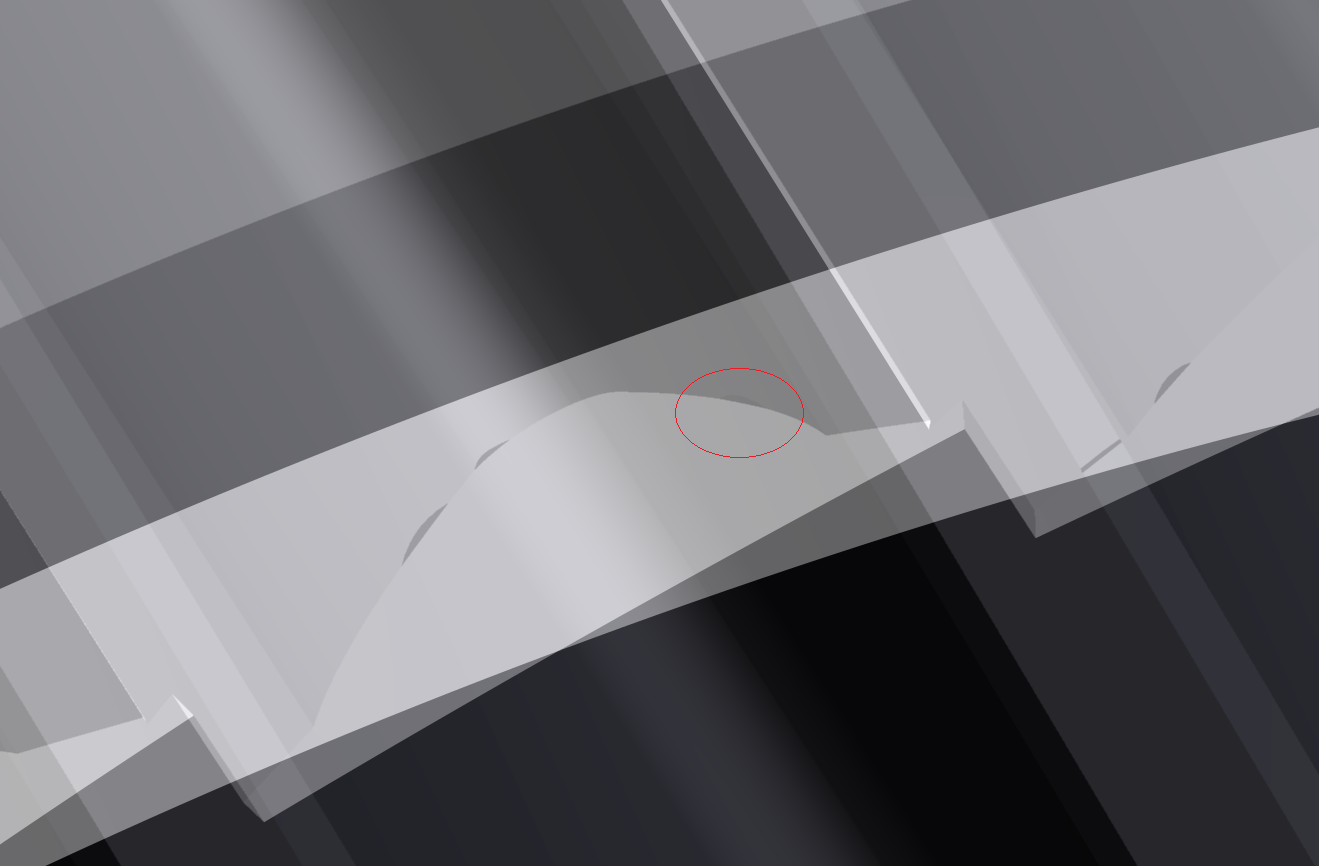

细部：
